| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-16CH CWDM |
| MOQ: | 1 |
| giá bán: | Get Latest Price |
| Delivery Time: | 2 ~ 7 ngày làm việc |
| Payment Terms: | T/T, Công Đoàn Phương Tây, Paypal |

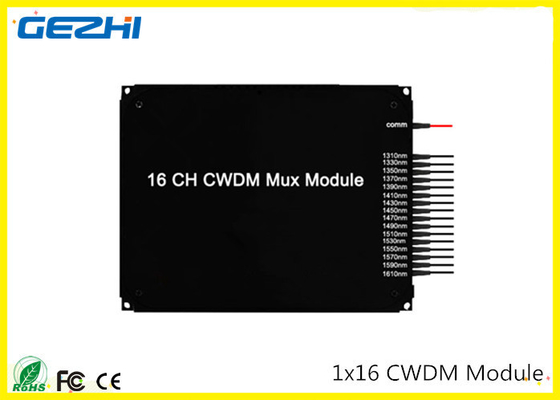

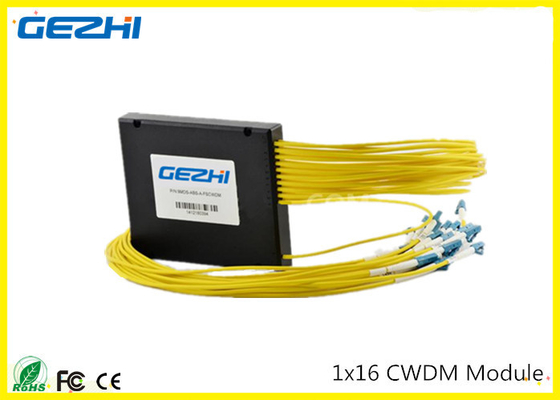

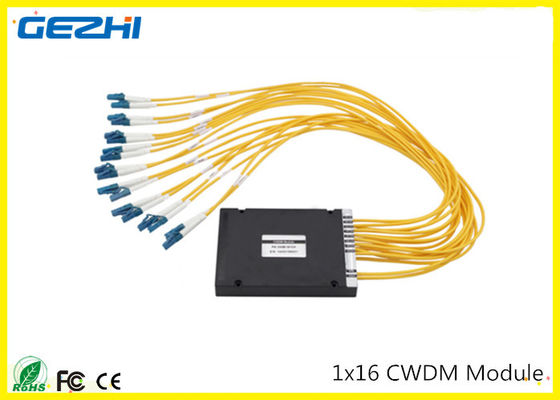

Mô-đun Mux/Demux 1x16CH CWDM
Sự miêu tả:
Các công nghệ CWDM và DWDM cung cấp một cách hiệu quả để chia sẻ một cặp sợi quang và kết hợp nhiều giao diện truyền thông khác nhau như: 10G, SONET OC-192, STM-64, Fibre Channel 1G/2G/4G, Gigabit Ethernet, OC3/OC12 hoặc OC48 và E1/T1, chỉ bằng cách sử dụng các bước sóng ánh sáng khác nhau cho mỗi kênh.
Phạm vi sản phẩm của chúng tôi bao gồm các giải pháp rất hợp lý cho các công nghệ CWDM và DWDM, với mức quản lý tối thiểu hoặc không có, nhưng cũng có các giải pháp chuyên nghiệp cấp nhà cung cấp dịch vụ với các chức năng giám sát và quản lý hoàn chỉnh, dự phòng nguồn cung cấp năng lượng và cáp quang và thông số kỹ thuật cấp Telco có thể lên tới 80 kênh Dung lượng DWDM 10G trên một mạch sợi đơn.
Các sản phẩm Mux quang WDM của chúng tôi rất linh hoạt với giải pháp chi phí thấp cho phép mở rộng công suất sợi quang hiện có và có sẵn với băng mô-đun nhựa ABS, hộp 19" có thể gắn trên giá và bao bì LGX tiêu chuẩn. Bất kể loại đầu nối nào, như FC , ST, SC, LC, v.v., đều có sẵn và chúng tôi cũng có thể kết hợp các đầu nối khác nhau trên một thiết bị.
Ứng dụng CWDM Mux Demux:
Sự chỉ rõ:
| Tham số | Đơn vị | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Bước sóng kênh | bước sóng | 1270~1610nm và 1271~1611 | |||||||||
| Độ chính xác bước sóng trung tâm | bước sóng | ±0,5 | |||||||||
| Khoảng cách kênh | bước sóng | 20 | |||||||||
| Băng thông kênh (@-0,5dB băng thông) | bước sóng | >13 | |||||||||
| Mất chèn | dB | 0,8 | 1,5 | 2.5 & 1.8 | 5.2 & 3.5 | ||||||
| Ripple kênh | dB | 0,3 | |||||||||
| Sự cách ly | Liền kề | dB | không áp dụng | >30 | không áp dụng | >30 | không áp dụng | >30 | không áp dụng | >30 | |
| không liền kề | dB | không áp dụng | >40 | không áp dụng | >40 | không áp dụng | >40 | không áp dụng | >40 | ||
| Mất quán tính Độ nhạy nhiệt độ | dB/℃ | <0,005 | |||||||||
| Thay đổi nhiệt độ bước sóng | nm/℃ | <0,002 | |||||||||
| Mất mát phụ thuộc phân cực | dB | <0,1 | |||||||||
| Phân cực chế độ phân tán | dB | <0,1 | |||||||||
| định hướng | dB | >50 | |||||||||
| mất mát trở lại | dB | >45 | |||||||||
| Xử lý công suất tối đa | mW | 300 | |||||||||
| Chọn nhiệt độ | ℃ | -5~+75 | |||||||||
| Nhiệt độ bảo quản | ℃ | -40~85 | |||||||||

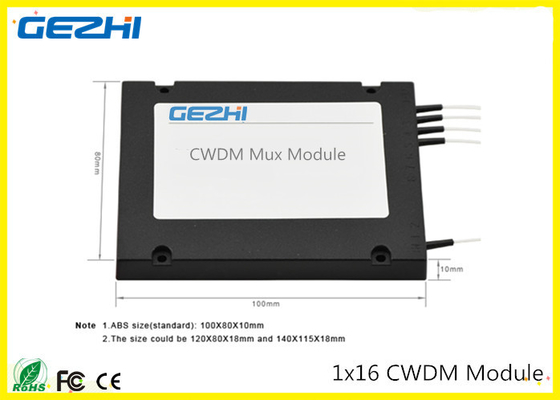

| kích thước gói | mm | L100xW80xH10 | L141xW115xH18 | ||||||||
Ghi chú:
1. Được chỉ định không có đầu nối.Thêm tổn thất 0,2dB bổ sung cho mỗi đầu nối.
2.Chúng tôi cũng có thể tạo ra giải pháp suy hao chèn thấp.Để biết thêm thông tin, vui lòng gửi email đến shirley@gezhiphotonics.com
Chi tiết bảng điều khiển phía trước:
Hình ảnh của CWDM sợi kép 4CH, làm tài liệu tham khảo
①Cổng chung:
SC,FC,LC,ST với các đầu nối UPC/APC có sẵn.
② Cổng màn hình:
Cổng màn hình, tỷ lệ phần trăm nhấn khác nhau cho sự lựa chọn của bạn (5%,1%)
SC,FC,LC,ST với các đầu nối UPC/APC có sẵn.
③ Nâng cấp cổng:
Nâng cấp cổng, cách ly khác nhau cho sự lựa chọn của bạn (<15dB,15dB~30dB,30dB~40dB,50dB)
SC,FC,LC,ST với các đầu nối UPC/APC có sẵn.
④Cổng tiêu chuẩn 1310nm/1550nm:
Cổng băng thông 1310nm: cách ly khác nhau cho lựa chọn của bạn (15dB~30dB,30dB~40dB), đồng thời băng thông khác cho lựa chọn của bạn (±50nm,±6,5nm)
Cổng băng thông 1550nm: cách ly khác nhau cho lựa chọn của bạn (15dB~30dB,30dB~40dB), đồng thời băng thông khác cho lựa chọn của bạn (±50nm,±6,5nm)
SC,FC,LC,ST với các đầu nối UPC/APC có sẵn.
⑤ Cổng Mux/Demux cho các bước sóng cụ thể:
Có mười tám bước sóng trung tâm có sẵn từ 1270nm đến 1610nm, với mỗi bước 20nm cho bạn lựa chọn.
SC,FC,LC,ST với các đầu nối UPC/APC có sẵn.
Thông tin đặt hàng:
| CWDM | XX | X | XX | X | X | XX |
| số kênh |
tâm sự -guration |
Kênh 1 | Loại sợi | Chiều dài sợi | Đầu nối vào/ra | |
|
04=4 Kênh 08=8 Kênh 16=16 Kênh 18=18 Kênh Kênh N=N |
M=Mux D=Demux O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=đặc biệt |
1=Xơ trần ống rời 2=900um 3=2mmCáp 4=3mmCáp |
1=1m 2=2m S=Chỉ định |
0=Không 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Chỉ định |
|
|
