| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-Đỏ/Xanh lam WDM |
| MOQ: | 1 |
| giá bán: | Get Latest Price |
| Delivery Time: | 2 ~ 7 ngày làm việc |

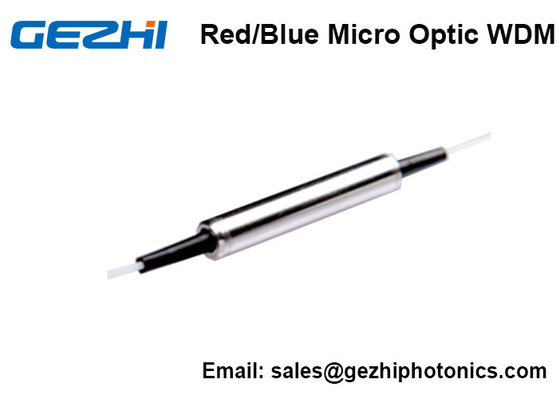

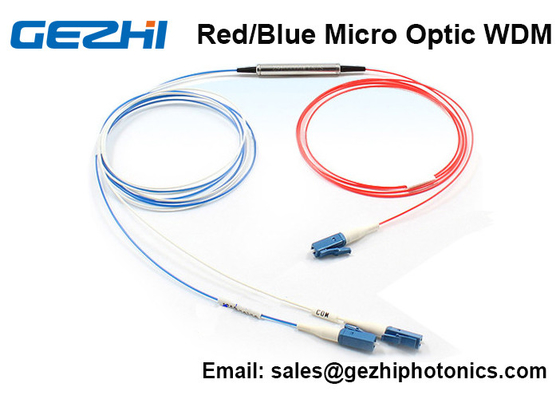

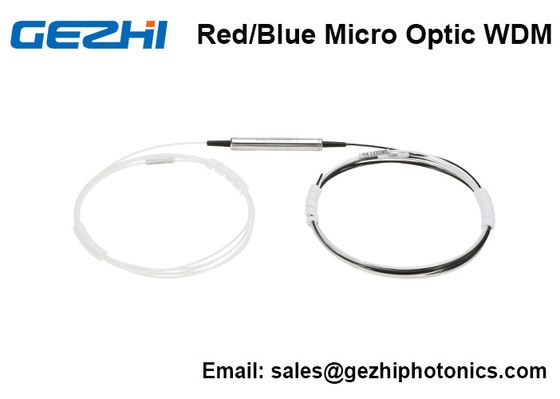

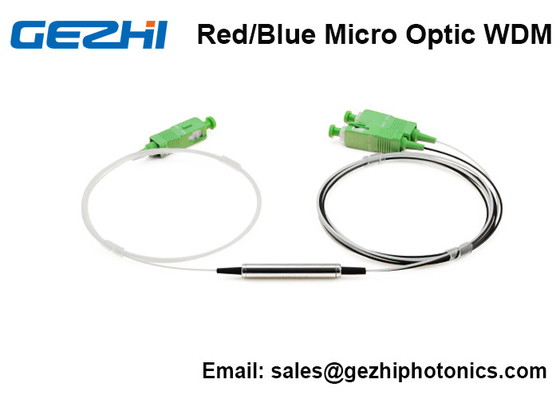

Bộ lọc Micro-Optic WDM 3 cổng C Băng tần Red/Blue trong Hệ thống DWDM
Bộ lọc dải màu đỏ/xanh dương GEZHI 1x2 DWDM là một thiết bị quang học vi mô thụ động dựa trên công nghệ lọc màng mỏng ổn định với môi trường.Nó chủ yếu được sử dụng để tách hoặc kết hợp các tín hiệu bước sóng dải Đỏ và tín hiệu bước sóng dải Xanh trong Băng C, trong các hệ thống DWDM hai chiều sợi đơn và hệ thống khuếch đại công suất cao.Các thành phần được đặc trưng với băng thông rộng, suy hao chèn thấp, suy hao phản hồi cao, ổn định môi trường tuyệt vời và khả năng xử lý công suất cao.
Trong mô-đun DWDM sử dụng bộ lọc Đỏ/Xanh lam, Mux có thể được kết hợp với Demux.Ví dụ: Mux kết hợp các kênh DWDM trong Dải màu đỏ, trong khi Demux tách các kênh DWDM trong Dải màu xanh lam.Sử dụng bộ lọc Đỏ/Xanh lam, người ta có thể kết hợp các kênh Truyền màu đỏ và các kênh Nhận màu xanh lam trên một sợi quang duy nhất.
Đặc trưng
Đăng kí
Thông số kỹ thuật hiệu suất
| Kiểu | MDMDM | ||
| Vượt qua bước sóng kênh | bước sóng | 1549.12~1562.83 (Đỏ) | 1530.13~1541.55 (Xanh dương) |
| Kênh phản xạ Bước sóng | bước sóng | 1530.13~1541.55 (Xanh dương) | 1549.12~1562.83 (Đỏ) |
| Vượt qua mất chèn kênh | dB | ≤0,50 | |
| Mất chèn kênh phản chiếu | dB | ≤0,40 | |
| Ripple kênh | dB | ≤0,3 | |
| Cách ly kênh liền kề | dB | ≥30 | |
| Cách ly kênh nhanh | dB |
≥15
|
|
| PĐL | dB | ≤0,1 | |
| PMD | ps/nm | ≤0,1 | |
| Ổn định nhiệt | dB/℃ | ≤0,005 | |
| định hướng | dB | ≥50 | |
| mất mát trở lại | dB | ≥45 | |
| Xử lý năng lượng | mW | 300 | |
| Nhiệt độ hoạt động | ℃ |
-30~+80
|
|
| Nhiệt độ bảo quản | ℃ | -40~+85 | |
| tối đa.Tải trọng kéo | N | 5 | |
| Kích thước gói hàng | mm | Φ5.5xL34(250um)/Φ5.5xL38(900um) | |
Lưu ý: 1. Suy hao chèn không bao gồm đầu nối, mỗi đầu nối sẽ thêm 0,2dB suy hao.
2. Bước sóng khác có thể được thực hiện theo yêu cầu của khách hàng.Ví dụ, L-Band R/B, C/L Band.
Thông tin đặt hàng
| bước sóng | Thông số gói | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| R/B=Red/Blue Bước sóng |
1= Φ5,5mm×34mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm Giá treo 1U 6=19” X= Khác |
9=9/125 X=Khác |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Khác |
05=0,5m 10=1,0m 15=1,5m X=Khác |
OO=Không FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Khác |
Nhiều bức ảnh hơn:
|
|
