| Brand Name: | GEZHI or OEM |
| Số mẫu: | 2x2B-SM-13/15-5N |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |

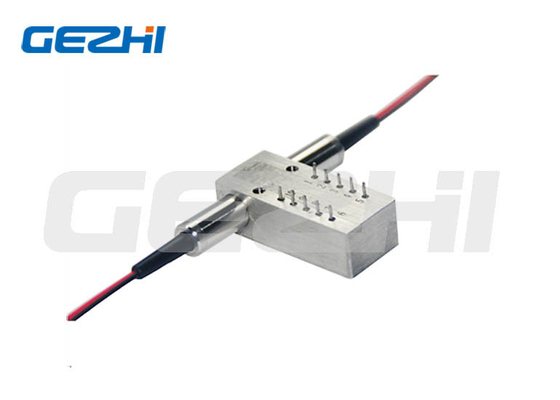

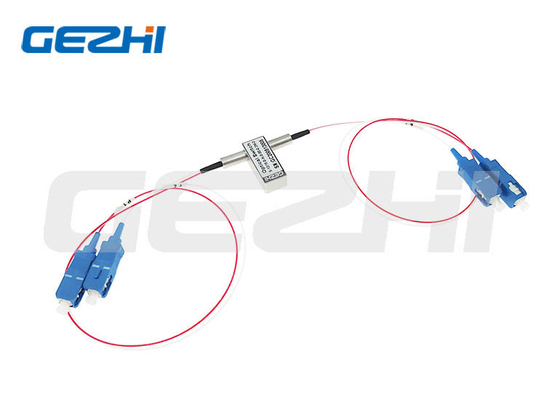

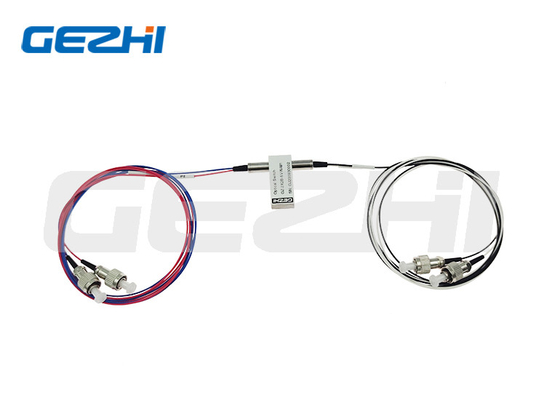

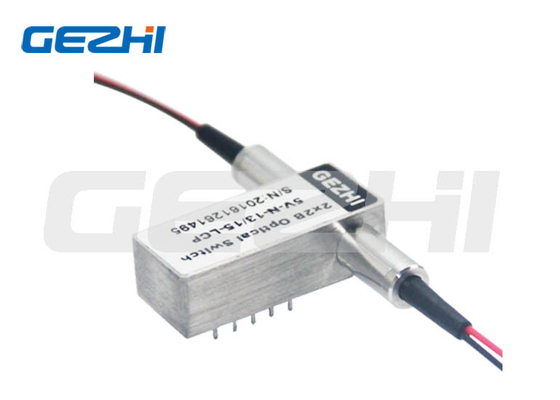

2x2 Bypass Opto-Mechanical Optical Switches
Bộ chuyển đổi quang sợi hai chiều 2x2B Opto-Mechanical kết nối các kênh quang bằng cách chuyển hướng 2 tín hiệu quang đến 2 sợi đầu ra.Điều này đạt được bằng cách sử dụng một cấu hình quang cơ và kích hoạt thông qua một tín hiệu điều khiển điện. Chuyển đổi có tích hợp cảm biến vị trí điện.Dựa trên công nghệ bộ lọc phim mỏng cung cấp một phương pháp mạnh mẽ để thay đổi mảng ánh sáng,loạt sản phẩm này có cấu hình nền tảng đơn giản hóa đáng kể cung cấp độ tin cậy cao và chi phí sản xuất thấpThiết kế mới lạ này làm giảm đáng kể độ nhạy vị trí của bộ phận chuyển động, cung cấp sự ổn định cao chưa từng có cũng như chi phí thấp vô song.
| Đặc điểm: | Ứng dụng: |
|
Mất ít chèn |
Chuyển mạng |
|
Phạm vi bước sóng rộng |
Giám sát hệ thống |
|
Tiếng xuyên qua thấp |
Chặn kênh |
|
Độ ổn định cao, độ tin cậy cao |
Mô-đun và tích hợp hệ thống |
|
Không chứa epoxy trên đường quang |
Mạng khu vực đô thị |
| Chốt và không chốt | Bảo vệ và khôi phục mạng |
Các thông số kỹ thuật
| Các thông số | Đơn vị | GZ-FSW-2×2B | |
| Phạm vi bước sóng | nm | 850±40/1300±40 | 1260 ¢ 1650 |
| Chiều dài hoạt động | nm | 850/1300 | 1310/1550 |
| Mất tích nhập | dB | Loại:0.8 tối đa:1.2 | Loại:0.6 tối đa:0.8 |
| Lợi nhuận mất mát | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Khả năng lặp lại | dB | ≤ ± 0.02 | |
| Cung cấp điện | v | 3.0 hoặc 5.0 | |
| Tuổi thọ | thời gian | ≥107 | |
| Chuyển đổi thời gian | ms | ≤ 8 | |
| Năng lượng truyền | mW | ≤ 500 | |
| Nhiệt độ hoạt động | °C | -20+70 | |
| Nhiệt độ lưu trữ | °C | -40+85 | |
| Trọng lượng | g | 16 | |
| Cấu trúc | mm | (L) 27.0×(W) 12.0×(H) 8.2 | |
Đinh
| Các thông số | Đinh | Động cơ điện | Cảm biến trạng thái | ||||||
| 2×2B | Đường quang | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không khóa | P1-P3 | -- | -- | -- | -- | Gắn lại. | Mở | Mở | Gắn lại. |
| P1-P4, P2-P3 | V+ | -- | -- | GND | Mở | Gắn lại. | Gắn lại. | Mở | |
| khóa | P1-P3 | -- | -- | GND | V+ | Gắn lại. | Mở | Mở | Gắn lại. |
| P1-P4 P2-P3 | V+ | GND | -- | -- | Mở | Gắn lại. | Gắn lại. | Mở | |
Đường quang
Câu hỏi thường gặp
Q1:Tôi có thể có một đơn đặt hàng mẫu? MOQ của bạn là bao nhiêu?
Băng hình
|
|
