| Brand Name: | GEZHI or OEM |
| Số mẫu: | Mô-đun Demux mux 96 kênh AWG DWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

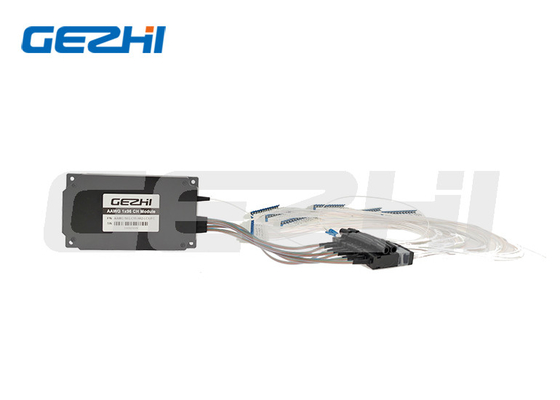

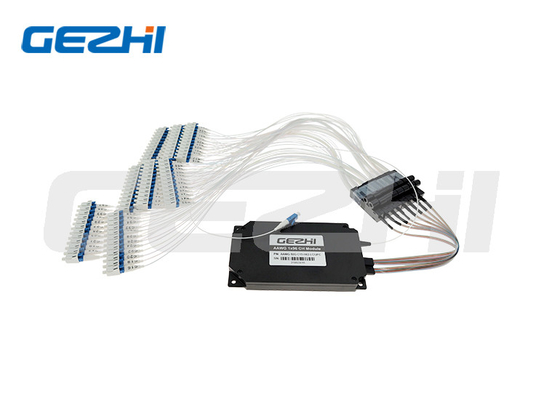

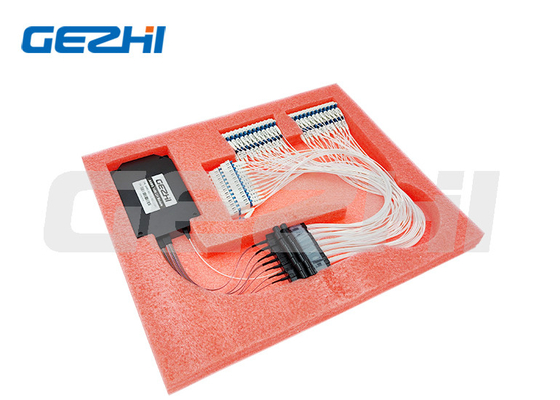

Mô-đun AAWG 96 kênh, Lưới dẫn sóng mảng Athermal cho mạng DWDM
Tổng quan về sản phẩm
Athermal AWG(AAWG) có hiệu suất tương đương với AWG nhiệt tiêu chuẩn (TAWG) nhưng không cần nguồn điện để ổn định.Chúng có thể được sử dụng để thay thế trực tiếp cho Bộ lọc màng mỏng (mô-đun DWDM loại bộ lọc) trong trường hợp không có nguồn điện, cũng thích hợp cho các ứng dụng ngoài trời trên -30 đến +70 độ trong mạng truy cập. AWG (AAWG) Athermal của Gezhi Photonics cung cấp tuyệt vời hiệu suất quang học, độ tin cậy cao, dễ xử lý sợi quang và giải pháp tiết kiệm năng lượng trong một gói nhỏ gọn.
Đặc trưng
PDL thấp
Độ phân tán màu thấp
Mất chèn thấp
Telcordia GR-1221-Core đủ tiêu chuẩn
Chức năng MUX/DEMUX
Thiết kế Athermal, không cần nguồn điện
Gói nhỏ gọn
Số đa kênh
Các ứng dụng
Ghép kênh thêm/thả quang
định tuyến bước sóng
truyền dẫn DWDM
Các thông số kỹ thuật
| Tham số | đơn vị | đỉnh phẳng | Gaussian | đỉnh phẳng | Gaussian |
| Số kênh | 32/16/40/48 | 80/88/96 | |||
| Khoảng cách kênh | Ghz | 50 | 50 | ||
| tần số kênh | Thz | Dải xanh=1528.773~1547.316 | Dải C=1526.827~1564.679 | ||
| Dải đỏ=1545.720~1564.679 | |||||
| độ chính xác bước sóng | bước sóng | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| băng thông 1db | bước sóng | >0,18 | >0,12 | >0,18 | >0,12 |
| băng thông 3db | bước sóng | >0,28 | >0,20 | >0,28 | >0,20 |
| Suy hao chèn (dải thông) | dB | <4,5 | <3,7 | <5,5 | <4,5 |
| Nhiễu xuyên kênh liền kề | dB | >27 | >27 | ||
| Nhiễu xuyên kênh không liền kề | dB | >30 | >30 | ||
| Tổng nhiễu xuyên âm | dB | >24 | >24 | ||
| Chèn mất tính đồng nhất | dB | <1,2 | <1,5 | ||
| Mất phân cực | dB | <0,5 | <0,5 | <0,5 | <0,5 |
| mất mát trở lại | dB | >40 | |||
| phân tán | ps/nm | ±10 | |||
| Nhiệt độ hoạt động | ºC | -20~70 | |||
| Kích thước (dài * rộng * cao) | mm | 120*70*12.3 | 130*90*11.3 | ||
|
|
