| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ ghép bộ lọc 1x2,2x2 PM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

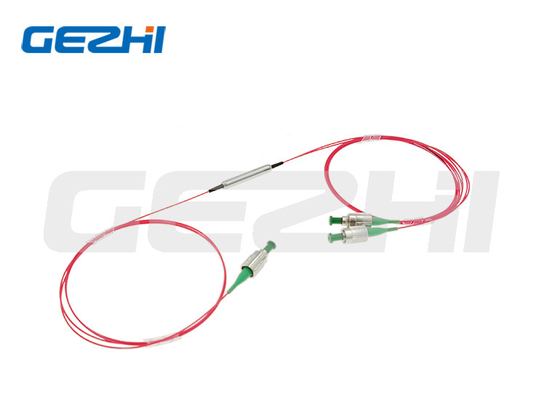

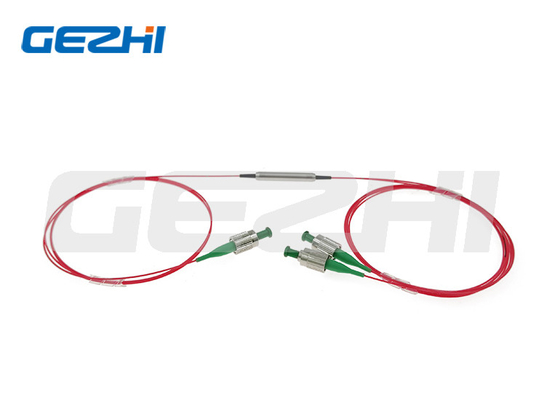

Giá xuất xưởng Bộ ghép nối duy trì phân cực 1x2,2x2 Bước sóng 1310/1480/1550/1940/2000nm
Tổng quan về sản phẩm
Bộ ghép nối duy trì phân cực là một thiết bị loại bộ lọc vi quang cung cấp khả năng phân tách tín hiệu quang trong khi vẫn duy trì sự phân cực với ER cao.Bộ ghép nối duy trì phân cực có nhiều loại tỷ lệ khớp nối từ 1% đến 50% và cũng có sẵn ở các loại 1x2 và 2x2.

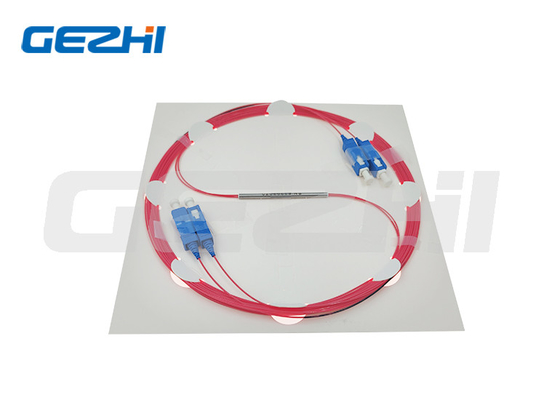

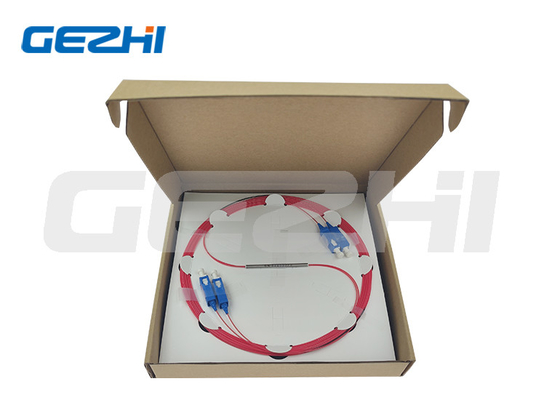

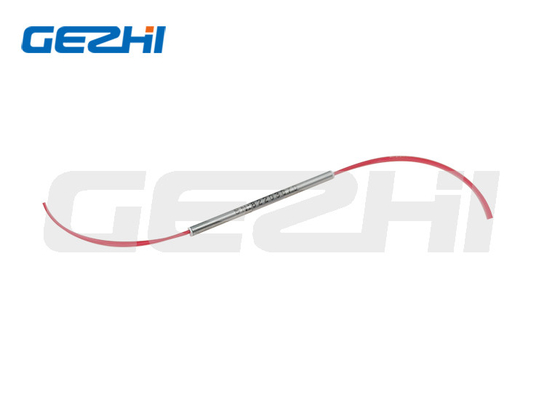

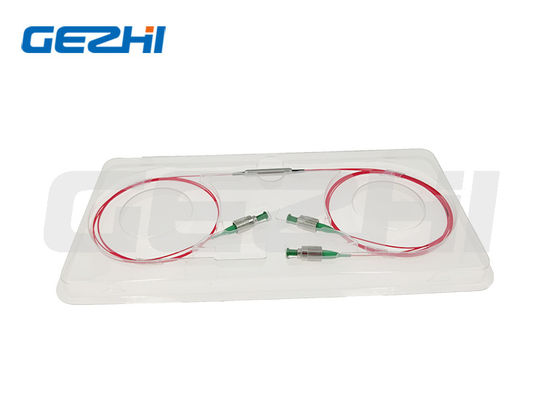

bao bì sản phẩm
| thành phẩm | hộp bên trong | hộp |
Ứng dụng & Tính năng
|
Các ứng dụng |
Đặc trưng |
| Thông số | Đơn vị | giá trị | ||||
| Kiểu | / | 1x2 hoặc 2x2 | ||||
| Bước sóng trung tâm | bước sóng | 1310 | 1480 | 1550 | 1940 | 2000 |
| Phạm vi bước sóng hoạt động | bước sóng | ±40 | ±40 | ±40 | ±40 | ±40 |
| Nhấn vào Tỷ lệ khớp nối | % | 1±0,5%, 5±1,0%, 10±2,0% và 50% | ||||
| Mất chèn | dB | IL liên quan đến Tỷ lệ khớp nối | ||||
| Mất mát quá mức | dB | 1x2:≤0,7 ;2x2:≤1,0 | 1x2:≤1,2 ;2x2:≤1,5 | |||
| Tính đồng nhất (Chỉ dành cho 50/50) | dB | 1x2:≤0,4 ;2x2:≤0,6 | 1x2:≤0,6 ;2x2:≤0,8 | |||
| Tỷ lệ tuyệt chủng | dB | 1x2:≥20 ;2x2:≥18 | 1x2:≥18 ;2x2:≥17 | |||
| mất mát trở lại | dB | ≥50 | ||||
| Xử lý công suất tối đa (CW) | W | 0,5, 1, 2 hoặc 5 | ||||
| Tải trọng kéo | N | ≤5 | ||||
| Nhiệt độ hoạt động | ℃ | -5~+75 | ||||
| Nhiệt độ bảo quản | ℃ | -40~+85 | ||||
Lưu ý:1.Tùy chỉnh có sẵn.Phím căn chỉnh trục chậm mặc định của trình kết nối
Các thông số kỹ thuật trên dành cho thiết bị không có đầu nối, Nếu có đầu nối, IL sẽ cao hơn 0,3dB, suy hao trở lại sẽ giảm 5dB và Tỷ lệ tuyệt chủng sẽ giảm 2dB.
2.Đối với các ứng dụng công suất cao> 10W, chúng tôi sẽ sử dụng gói tản nhiệt
3. Nếu có ứng dụng xung, vui lòng đảm bảo thông báo cho chúng tôi về năng lượng xung và công suất cực đại.
kích thước
Thông tin đặt hàng
PMFC-XXXX-XX-XX-X-XX-XX-XX-XX-XX-XX
| ①Bước sóng: | 1310=1310nm;1480=1480nm;1550=1550nm;1940=1940nm;2000=2000nm;S=Chỉ định |
| ②Loại cấu hình: | 12=1x2, 22=2x2 |
| ③Tỷ lệ khớp nối: | 50=50/50;40=40/60;30=30/70;20=:20/80;10=10/90;01=1/99;S=Chỉ định |
| ④Trục làm việc: | B=Cả hai trục đều hoạt động, F=Trục hoạt động chậm,Trục nhanh bị chặn |
| ⑤Loại sợi quang: | PM1300;PM1550;PM1950;S=Chỉ định |
| ⑥Xử lý nguồn: | 0L=0,5W;01=1W;02=2W |
| ⑦Kích thước gói hàng: | S1=5,5x35mm;S=Chỉ định |
| ⑧Pigtail Loại: | 00=sợi trần;09=900um lỏng ống |
| ⑨Chiều dài sợi quang: | 08=0,8m;10=1m;S=Chỉ định |
| ⑩Loại đầu nối: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
|
|
