| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ tuần hoàn quang 532nm/633nm PM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Công Đoàn Phương Tây |

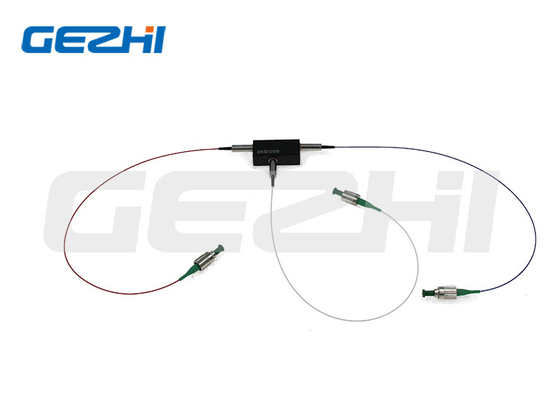

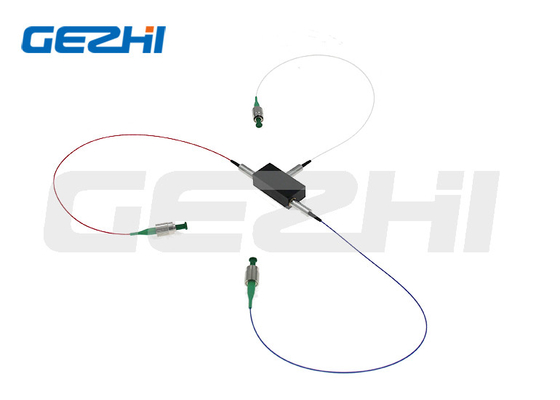

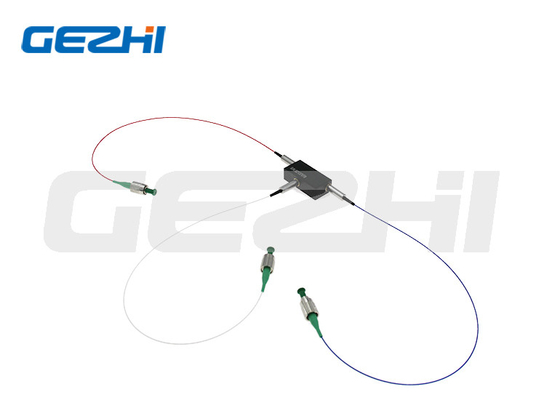

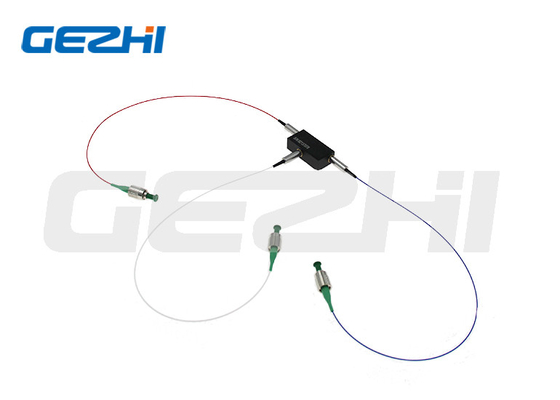

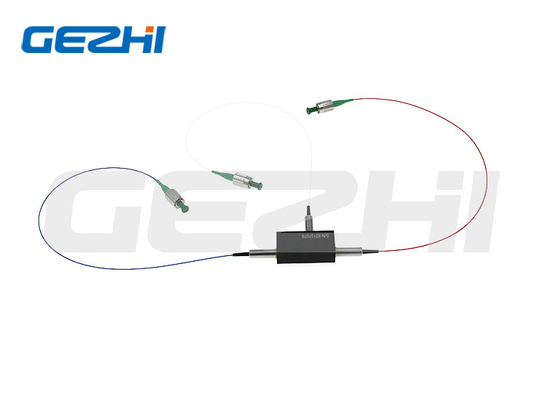

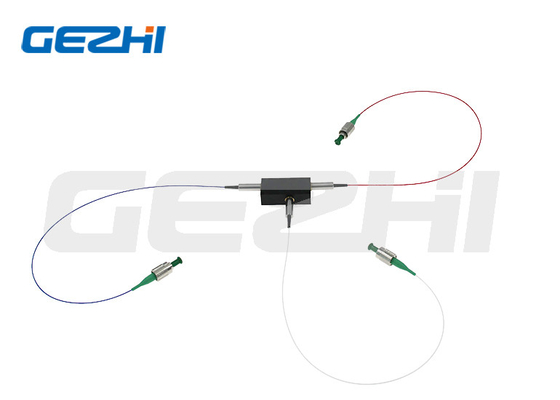

Phân cực 3 cổng 532nm/633nm Duy trì bộ tuần hoàn quang TGG dựa trên Bộ khuếch đại sợi quang
Mô tả Sản phẩm
Bộ tuần hoàn quang 532nm/633nm dựa trên TGG là một thành phần sóng ánh sáng hiệu suất cao định tuyến các tín hiệu đến từ Cổng 1 đến Cổng 2 và các tín hiệu đến từ Cổng 2 đến Cổng 3. Chúng được đặc trưng với suy hao chèn thấp, khả năng cách ly cao, hiệu suất cao. xử lý năng lượng, PER cao, tổn thất trở lại cao, độ ổn định và độ tin cậy môi trường tuyệt vời.Chúng rất lý tưởng cho các ứng dụng laser sợi quang và thiết bị đo đạc.
Đặc trưng
Mất chèn thấp
Mất lợi nhuận cao
Cách ly cao
Độ ổn định và độ tin cậy cao
Các ứng dụng
Bộ khuếch đại sợi quang
dụng cụ kiểm tra
Cảm biến sợi quang
Thiết bị y tế
thông số kỹ thuật
| Tham số | Đơn vị | Giá trị | ||
| Loại cổng | - |
3 cổng |
||
| Bước sóng trung tâm | bước sóng | 532 | 633 | |
| Phạm vi bước sóng hoạt động | bước sóng | ±5 | ||
| đánh máy.Đỉnh cách ly ở 23℃ | dB |
22 |
||
| tối thiểuCách ly ở 23℃ | dB |
20 |
||
| đánh máy.Mất chèn ở 23 ℃ | dB |
1.6 |
||
| tối đa.Mất chèn ở 23 ℃ | dB |
2.0 |
||
| tối thiểuTỷ lệ tuyệt chủng ở 23℃ (Loại sợi PM) | dB | 20 | ||
| tối đa.Suy hao phụ thuộc vào phân cực ở 23℃ (Loại sợi quang SM) | dB | 0,15 | ||
| tối thiểuSuy hao hồi lưu ở 23℃ (Đầu vào/Đầu ra) | dB | 40 | ||
| tối thiểunói chuyện chéo | dB | 40 | ||
| tối đa.Công suất quang trung bình (Bao gồm cổng 1 & cổng 2) | W | 0,5, 1, 2 | ||
| tối đa.Công suất đỉnh cho ns Pulse | kW | 10 hoặc được chỉ định | ||
| tối đa.Tải trọng kéo | N | 5 | ||
| Kích thước gói hàng | mm | 44x28x26 | 70x28x26 | |
| Nhiệt độ hoạt động | ℃ | +10~+50 | ||
| Nhiệt độ bảo quản | ℃ | 0~+60 | ||
1. Thông số kỹ thuật trên dành cho thiết bị không có đầu nối, Nếu có đầu nối, IL sẽ cao hơn 0,3dB, suy hao trở lại sẽ giảm 5dB và Tỷ lệ tuyệt chủng sẽ giảm 2dB.
2.Nếu có ứng dụng xung, vui lòng đảm bảo thông báo cho chúng tôi về năng lượng xung và công suất cực đại.
Kích thước gói hàng
| ①Cổng: | 3=3 cổng |
| ②Bước sóng: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150nm;S=Chỉ định |
| ③Căn chỉnh trục: | B=Cả hai trục đều hoạt động;F=Trục hoạt động chậm, Trục nhanh bị chặn;N=Loại không PM có sẵn |
| ④Xử lý nguồn: | 0L=0,5W;01=1W;02=2W;10=10W;10=20W;S=Chỉ định |
| ⑤Loại sợi quang: | PM460;PM630;PM780;PM980;PM1060;S=Chỉ định |
| ⑥Kích thước gói hàng: | T2=70x28x26mm;S=Chỉ định |
| ⑦Pigtail Loại: | 00=sợi trần;09=900um lỏng ống |
| ⑧Chiều dài sợi quang: | 08=0,8m;10=1m;S=Chỉ định |
| ⑨Loại đầu nối: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Chỉ định |
| ⑩Công suất đỉnh của xung: | 00=Sóng liên tục, 10=10kW, 20=20kW, SS=Đã chỉ định |
|
|
