| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Phân cực sợi quang |
| MOQ: | 1 cái |
| giá bán: | US$288-US$988 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

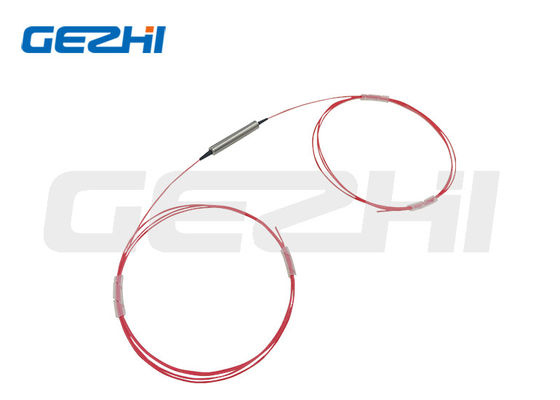

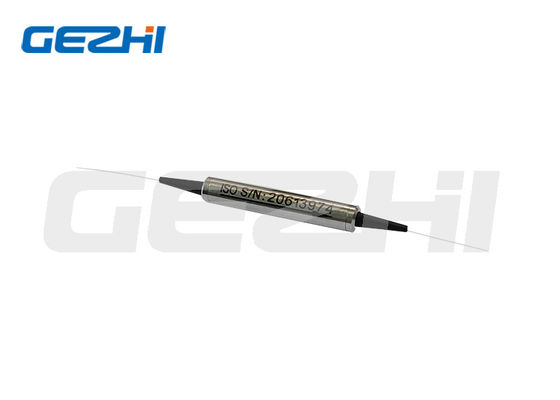

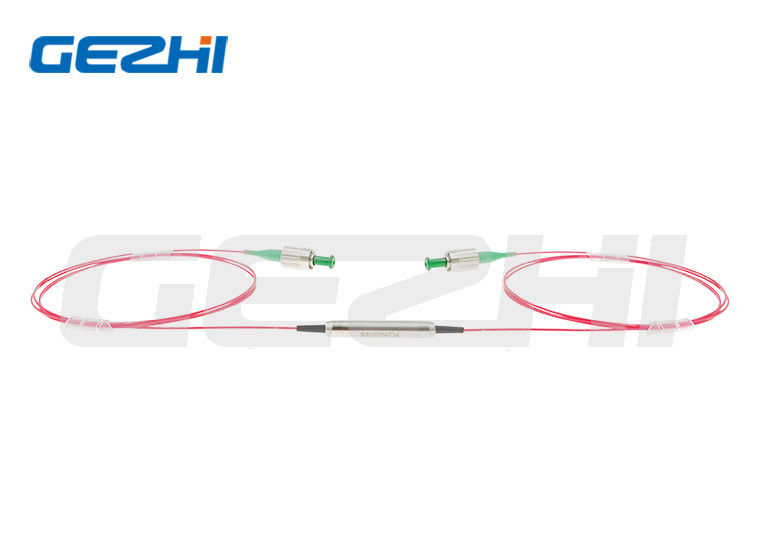

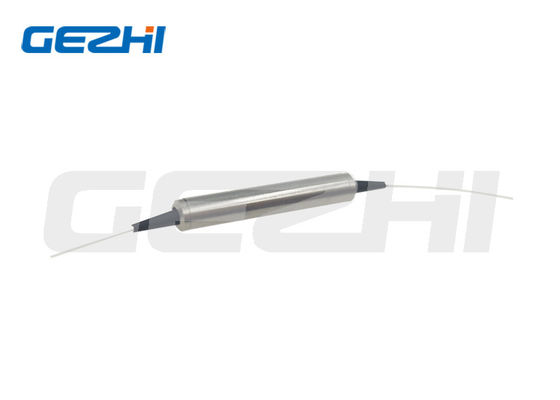

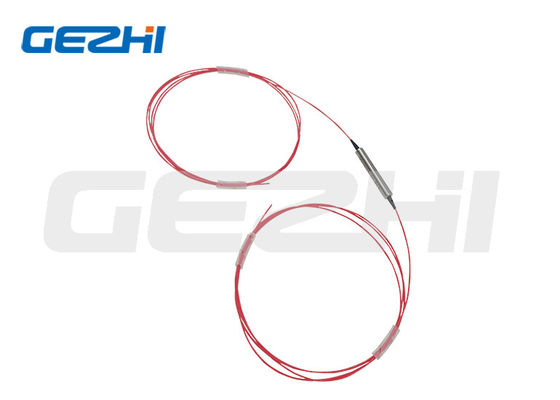

Bộ phân cực sợi quang tuyến tính kích thước nhỏ 1064nm, sợi PM đầu ra
Bộ phân cực tuyến tính được thiết kế để cho phép ánh sáng có một phân cực cụ thể đi qua trong khi chặn phân cực còn lại. Nó có thể được sử dụng để chuyển đổi ánh sáng không phân cực thành ánh sáng phân cực với tỷ lệ triệt tiêu cao. Nó cũng có thể được sử dụng để tăng tỷ lệ triệt tiêu của tín hiệu với các đặc tính phân cực tuyệt vời của nó. Nó lý tưởng cho các hệ thống truyền thông tốc độ cao và thiết bị kiểm tra nơi yêu cầu tỷ lệ triệt tiêu phân cực cao.
| Tính năng | Ứng dụng |
|---|---|
| Suy hao chèn thấp | Hệ thống truyền thông |
| Suy hao phản xạ cao | Thiết bị kiểm tra |
| Tỷ lệ triệt tiêu cao | Cảm biến sợi quang |
| Độ tin cậy cao | Nghiên cứu |
| Độ ổn định cao |
| Thông số | Đơn vị | Giá trị |
|---|---|---|
| Bước sóng trung tâm | nm | 1064 |
| Dải bước sóng hoạt động | nm | ±30 |
| Suy hao chèn điển hình ở 23℃ | dB | 0.4 |
| Suy hao chèn tối đa ở 23℃ | dB | 0.6 |
| Suy hao phản xạ tối thiểu ở 23℃ | dB | 50 |
| Tỷ lệ triệt tiêu điển hình ở 23℃ | dB | 30 |
| Tỷ lệ triệt tiêu tối thiểu ở 23℃ | dB | 28 |
| Loại sợi cho đầu vào & đầu ra | / | SM→SM hoặc SM→PM hoặc PM→PM |
| Công suất quang tối đa (CW) | mW | 300 |
| Kích thước gói | mm | φ3.0×30 hoặc φ3.2×30 |
| Tải trọng kéo tối đa | N | 5 |
| Nhiệt độ hoạt động | ℃ | -5~+70 |
| Nhiệt độ lưu trữ | ℃ | -40~+85 |
Với đầu nối, IL cao hơn 0.3dB, RL thấp hơn 5dB và ER thấp hơn 2dB.
Khóa đầu nối được căn chỉnh với trục chậm.
MILP-1111-23-444-555-67-8-9A
| Vị trí mã | Mô tả |
|---|---|
| 1111 - Bước sóng | 1064=1064nm, SSSS=Chỉ định |
| 2 - Tùy chọn loại sợi | 1=SM→SM, 2=SM→PM, 3=PM→PM |
| 3 - Trục làm việc | F=Trục nhanh bị chặn, N=Không PM |
| 444 - Loại sợi cho đầu vào | 003=PM980, 004=Hi1060, SSS=Chỉ định |
| 555 - Loại sợi cho đầu ra | 003=PM980, 004=Hi1060, SSS=Chỉ định |
| 6 - Kích thước gói | 0=φ3.0×30mm, 1=φ3.2×30mm |
| 7 - Loại dây nối | 0=sợi trần, 1=ống bọc 900μm |
| 8 - Chiều dài sợi | 0.8=0.8m, 1.0=1m, S=Chỉ định |
| 9 - Loại đầu nối cho đầu vào | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không có, S=Chỉ định |
| A - Loại đầu nối cho đầu ra | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Không có, S=Chỉ định |
|
|
