| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX |
| MOQ: | 1 cái |
| giá bán: | US$188-US$688 |
| Thời gian giao hàng: | 2 đến 3 tuần |
| Điều khoản thanh toán: | T/T |

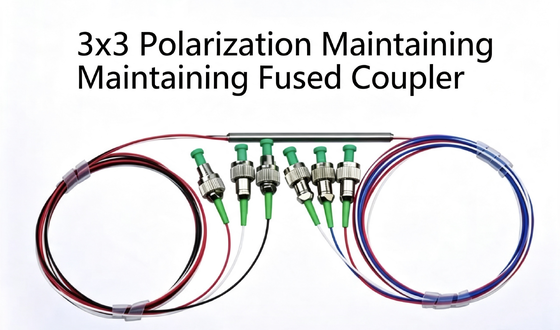

Bộ ghép nối PM 3x3 của chúng tôi là bộ chia sợi quang duy trì phân cực được sản xuất bởi Gezhi Photonics thông qua công nghệ nón kép nóng chảy tiên tiến. Bộ ghép nối sợi PM 3x3 này chia đều ánh sáng đầu vào thành ba cổng đầu ra bằng nhau 33/33/33%, hỗ trợ đầy đủ cả trục phân cực nhanh và chậm mà không cần che chắn trục. Có sẵn ở nhiều bước sóng laser & truyền thông phổ biến, thiết bị có tổn hao chèn cực thấp, tổn hao phản xạ cao và tỷ lệ triệt tiêu phân cực tuyệt vời, được triển khai rộng rãi trong truyền thông quang kết hợp, hệ thống giám sát công suất và thiết bị kiểm tra quang sợi chính xác.
| Thông số | Đơn vị | Giá trị | |||||
|---|---|---|---|---|---|---|---|
| Loại | 3x3 | ||||||
| Bước sóng trung tâm | nm | 780 | 980 | 1030 | 1064 | 1310 | 1550 |
| Băng thông bước sóng hoạt động | nm | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| Tổn hao dư tối đa | dB | 1.0 | 1.0 | 1.0 | 1.0 | 0.8 | 0.8 |
| Tỷ lệ triệt tiêu | dB | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 | ≥17 |
| Tỷ lệ ghép nối | % | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 | 33/33/33 |
| Dung sai tỷ lệ ghép nối | % | ±10 | ±10 | ±10 | ±10 | ±10 | ±10 |
| Tổn hao phản xạ tối thiểu | dB | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Khả năng chịu công suất CW tối đa | W | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 | 0.5 / 1 / 2 |
| Tải trọng kéo | N | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| Nhiệt độ hoạt động | ℃ | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 | -5 ~ +75 |
| Nhiệt độ lưu trữ | ℃ | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Kích thước gói tiêu chuẩn | mm | 3×60mm (sợi trần) / 4×70mm (ống lỏng 900μm) | |||||
Lưu ý quan trọng
Bộ ghép nối PM hỗ trợ cả hai trục phân cực và không thể chặn bất kỳ trục nào; kiểm tra tỷ lệ triệt tiêu tiêu chuẩn được thực hiện trên trục chậm.
Các thông số trên áp dụng cho thiết bị trần không có đầu nối sợi quang. Nếu có đầu nối: Tổn hao chèn tăng 0.3dB, Tổn hao phản xạ giảm 5dB, Tỷ lệ triệt tiêu giảm 2dB.
Đối với các tình huống công suất cao trên 10W, có sẵn gói tản nhiệt theo yêu cầu.
Nếu sử dụng cho các ứng dụng laser xung, vui lòng cung cấp năng lượng xung và công suất đỉnh để thiết kế tùy chỉnh.

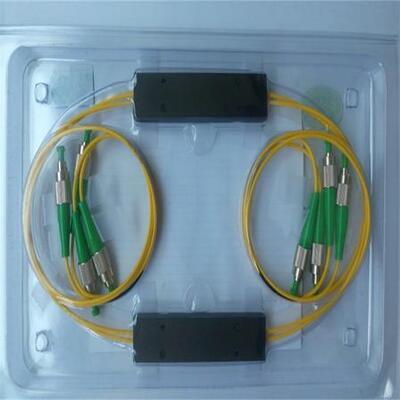

Vỏ bộ ghép nối PM 3x3 tiêu chuẩn với 6 cổng sợi: Cổng 1, Cổng 2, Cổng 3 là nhóm đầu vào; Cổng 4, Cổng 5, Cổng 6 là nhóm đầu ra. Số sê-ri được in trên mỗi gói kim loại để truy xuất nguồn gốc.
Định dạng mô hình:PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| Vị trí | Mục mã | Mã tùy chọn & Mô tả |
|---|---|---|
| ① | Bước sóng | 780 = 780nm 980 = 980nm 1030 = 1030nm 1064 = 1064nm 1310 = 1310nm 1550 = 1550nm S = Bước sóng tùy chỉnh chỉ định |
| ② | Loại cấu hình | 33 = Bộ ghép nối nóng chảy PM 3x3 |
| ③ | Loại sợi | PM780 / PM980 / PM1060 / PM1300 / PM1550 S = Loại sợi tùy chỉnh |
| ④ | Khả năng chịu công suất | 0L = 0.5W 01 = 1W 02 = 2W |
| ⑤ | Kích thước gói | S3 = 3.0×60mm S4 = 4.0×70mm S = Kích thước gói tùy chỉnh |
| ⑥ | Loại sợi đuôi | 00 = sợi trần 09 = ống lỏng 900μm |
| ⑦ | Chiều dài sợi | 08 = 0.8m 10 = 1m S = Chiều dài sợi tùy chỉnh |
| ⑧ | Loại đầu nối | FA = FC/APC FP = FC/UPC SA = SC/APC SP = SC/UPC S = Đầu nối tùy chỉnh |
Gezhi Photonics hỗ trợ tùy chỉnh hoàn toàn cho bộ ghép nối nóng chảy PM 3x3:
Gezhi Photonics Co.,Ltd là nhà sản xuất chuyên nghiệp các linh kiện sợi quang duy trì phân cực, bộ ghép nối nóng chảy, bộ chia sợi và các thiết bị quang thụ động. Tất cả các bộ ghép nối PM đều được kiểm tra nghiêm ngặt trước khi giao hàng, hiệu suất ổn định cho khách hàng công nghiệp, phòng thí nghiệm và truyền thông trên toàn cầu.
|
|
