| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | MEMS-M-1x32- |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
Tổng quan về sản phẩm Switch quang 1x32 Mems
Độ tin cậy cao Độ ổn định Mô-đun chuyển mạch quang Mems 1x32 cho mạng quang

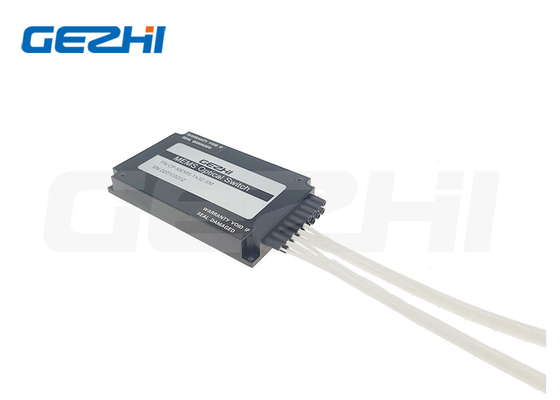

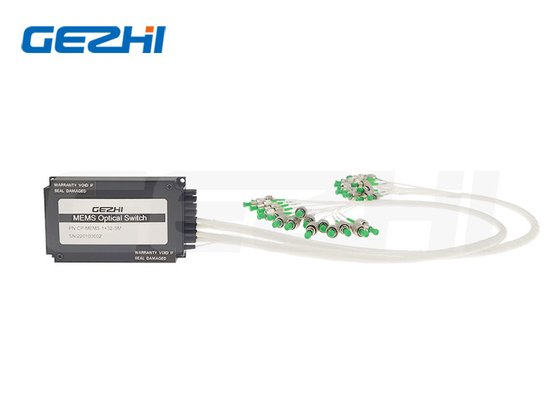

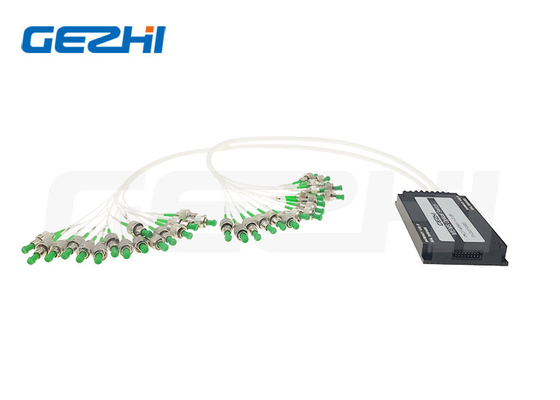

Mô-đun chuyển mạch quang 1x32 MEMS
1X32 MEMS swtch là một công tắc quang cơ rất nhanh hoạt động trên cả hai cửa sổ bước sóng viễn thông từ 1240nm đến 1640nm.Cơ chế chuyển mạch có độ tin cậy cao dựa trên các gương vi cơ và có thời gian chuyển mạch dưới 1ms và tổn thất chèn chỉ 1,5 dB.Gói thu nhỏ chịu được môi trường gồ ghề và rất phù hợp để gắn trực tiếp lên bảng mạch in.
Đặc điểm của Switch quang 1x32 Mems
Đặc trưng:
Xuyên âm thấp
Mất chèn thấp
Tính ổn định cao, độ tin cậy cao
Dải bước sóng rộng
Các ứng dụng:
Hệ thống kiểm tra mạng
Mạng quang
Bảo vệ/Phục hồi
Định tuyến Singnal quang
Bảo vệ máy phát và máy thu
Thông số kỹ thuật Switch quang 1x32 Mems
| Thông số | Đơn vị | MFSW-1×N (N≤16) | |
| Bước sóng hoạt động | bước sóng | 1260~1650 cho SM, 850/1310 cho MM | |
| Mất chèn | dB | N≤8 | ≤1,0 |
| 8<N≤16 | ≤1,2 | ||
| 16<N≤32 | ≤1,5 | ||
| 32<N≤64 | ≤1,7 | ||
| 64<N≤144 | ≤2,2 | ||
| 144<N≤256 | ≤2,4 | ||
| WDL | dB | ≤ 0,3 | |
| TDL | dB | ≤ 0,3 | |
| PĐL | dB | ≤ 0,15 | |
| mất mát trở lại | dB | SM ≥ 45, MM ≥ 30 | |
| xuyên âm | dB | SM ≥ 45, MM ≥ 30 | |
| Độ lặp lại | dB | ≤ ±0,02 | |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤ 8 | |
| Độ bền | lần | ≥ 10 tỷ | |
| Chế độ chuyển mạch | không chốt | ||
| Nguồn cấp | V | điện áp một chiều 5V ± 10% | |
| điều hành hiện tại | mA | N≤16 | ≤50 |
| 16<N≤64 | ≤250 | ||
| 64<N≤144 | ≤350 | ||
| 144<N≤256≤ 500 | ≤500 | ||
| điện quang | mW | ≤ 500 | |
| Nhiệt độ hoạt động | °C | -20 ~ +85 | |
| Nhiệt độ bảo quản | °C | -40 ~ +85 | |
| Độ ẩm hoạt động | % | 5 ~ 95 | |
| Kích thước gói hàng | mm | P1: 31x24x11 | N≤64, sợi trần |
| P2: 60x24x11 | N≤16, ống lỏng 0,9mm | ||
| P3: 90x55x12 | 16<N≤64, ống lỏng 0,9mm | ||
| P4: 100x100x12 | 64<N≤144, ống rời 0,9mm | ||
| P5: 110x141x12 | 144<N≤256, ống rời 0,9mm | ||
Thông tin mã hàng Switch quang 1x32 Mems
| Kiểu | Kênh | bước sóng | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| GZ-MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62,5/125 9=9/125 X=Khác |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Khác |
1=1m 2=1,5m X=Khác |
00=không LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Tùy chỉnh |
Câu hỏi thường gặp
