| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Công tắc quang 1×N(N≤8) |
| MOQ: | 1 cái |
| giá bán: | US$398-US$688 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

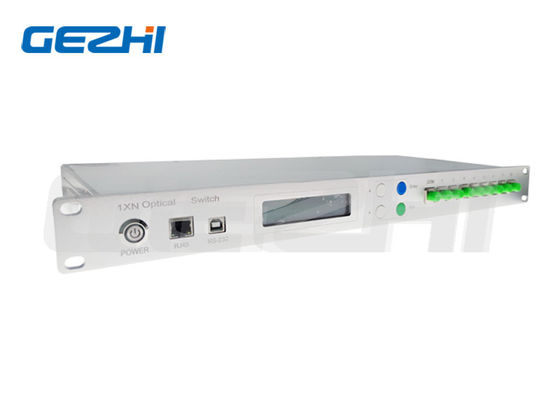

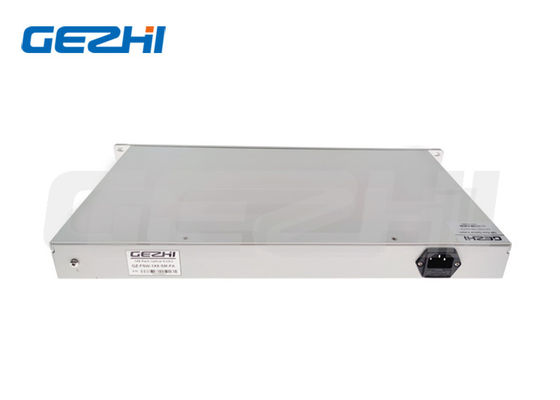

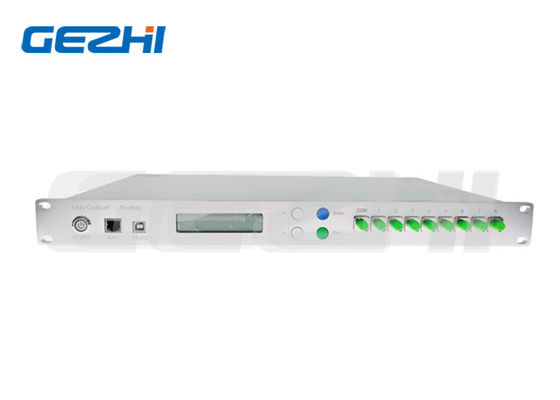

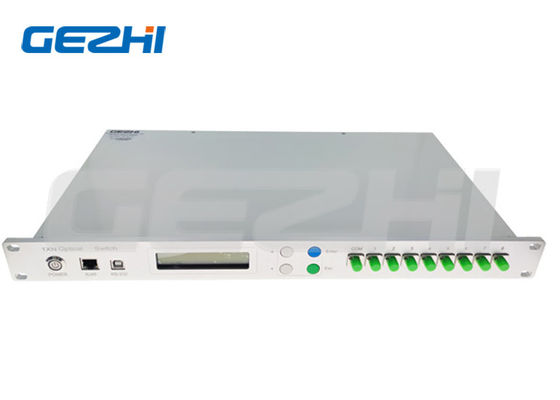

Bộ chuyển mạch quang gắn trên rack 1x8 cho phép kết nối tự động và lặp lại một sợi quang chung với 8 sợi quang đầu ra hoặc đầu vào. Các bộ chuyển mạch hoàn toàn bằng quang hai chiều này có thể được sử dụng theo hướng 1x8 hoặc 8x1. Các tùy chọn điều khiển bao gồm lựa chọn thủ công từ bảng điều khiển phía trước hoặc quản lý từ xa qua cổng RS232 và Ethernet. Có sẵn trong bất kỳ cấu hình 1xN nào lên đến 1x128.
Tùy chọn bước sóng tùy chỉnh: Có sẵn ở các bước sóng 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm hoặc bước sóng tùy chỉnh. Cũng có sẵn bộ chuyển mạch quang sợi đường kính lớn (105/125um, 400um, v.v.).
Ứng dụng
|
Tính năng
|
| OSW | Chế độ | Bước sóng | Đóng gói | Loại sợi | Đường kính sợi | Đầu nối |
|---|---|---|---|---|---|---|
| 1x4, 1x8, 1x16, 1x32, 1x64, 1x128, S=Chỉ định | S=SM, M=MM | 85=850nm, 13=1310nm, 15=1550nm, 85/13=850/1300, 13/15=1310/1550nm, 460nm, 780nm, 980nm, S=Chỉ định | 1U=Gắn rack 1U, 2U=Gắn rack 2U, 3U=Gắn rack 3U, 4U=Gắn rack 4U, S=Chỉ định | M5=50/125, M6=62.5/125, S9=9/125, S105/125, S200/240, S272/300, S365/400, S550/600, S=Chỉ định | AC=Một pha 85~265V, DC=Một pha 36~72V, AA=Hai pha 85~265V, DD=Hai pha 36~72V, AD=AC85~265V+DC36~75V | 00=Không có, FP=FC/UPC, FA=FC/APC, SP=SC/UPC, SA=SC/APC, LP=LC/UPC, LA=LC/APC, S=Chỉ định |
| Thông số | Đơn vị | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
|---|---|---|---|---|---|---|---|---|---|
| Dải bước sóng | nm | 1260~1650 hoặc tùy chỉnh | |||||||
| Bước sóng kiểm tra | nm | 1310/1550 hoặc tùy chỉnh | |||||||
| Suy hao chèn (Tối đa) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Suy hao phản xạ | dB | SM ≥ 50 | |||||||
| Nhiễu xuyên âm | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Độ lặp lại | dB | ≤0.02 | |||||||
| Thời gian chuyển mạch | ms | ≤10 (Kênh liền kề) | |||||||
| Công suất quang | mW | ≤500 | |||||||
| Loại sợi | um | 9/125 | |||||||
| Đầu nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh | |||||||
| Cổng giám sát | / | RJ45 & RS232 hoặc tùy chỉnh | |||||||
| Nguồn điện hoạt động | V | AC:220V (50/60Hz) hoặc DC:36V~72V | |||||||
| Nhiệt độ hoạt động | °C | -10~+60 | |||||||
| Nhiệt độ lưu trữ | °C | -40~+85 | |||||||
Băng hình
|
|
