| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | FSW-1x48-1U |
| MOQ: | 1 phần trăm |
| giá bán: | US$500-US$680 |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |

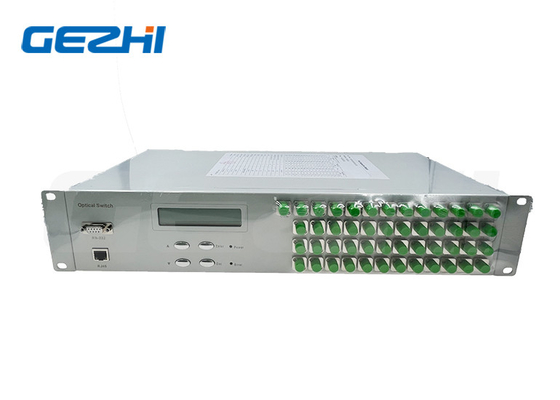

FSW 1x48 Bộ chuyển mạch quang sợi 19 inch 2U Rackmount 1260~1650nm Đơn mode
Mô tả sản phẩm
Bộ chuyển mạch quang gắn trên rack 1x48 là một loại thiết bị điều khiển đường dẫn quang có chức năng điều khiển và chuyển mạch đường dẫn quang. Nó có thể chọn chuyển mạch đường dẫn quang làm việc thủ công bằng nút bấm và cũng có thể điều khiển chuyển mạch đường dẫn quang hoặc quét theo tần số bộ chuyển mạch quang cần được giám sát bằng cổng rs 232 và cổng ethernet.
GEZHI Photonics có thể cung cấp đầy đủ các loại bộ chuyển mạch quang gắn trên rack 1x2, 1x4, 1x8, 1x12, 1x16, 1x24, 1x32, 1x48, 1x64, 1x128 lên đến 1x512.
Tính năng
1.SerialNet, Độ tin cậy cao, Độ ổn định cao
2.Bảng hiển thị LED. Hiển thị trực quan, Thao tác thuận tiện
3.Điều khiển RS232 và Quản lý từ xa qua Ethernet RJ45
4.Có thể cài đặt kênh và khoảng thời gian quét tự động
5.Truyền tín hiệu trong suốt. Độ ổn định và độ tin cậy cao
Ứng dụng
1.FITL
2.Hệ thống bảo trì
3.Đo lường tự động
4.Giám sát từ xa mạng quang Giám sát cáp
Chỉ số kỹ thuật
| Thông số | Đơn vị | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Dải bước sóng | nm | 1260~1650 hoặc tùy chỉnh | |||||||
| Bước sóng kiểm tra | nm | 1310/1550 hoặc tùy chỉnh | |||||||
| Suy hao chèn (Tối đa) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Suy hao phản xạ | dB | SM ≥ 50 | |||||||
| Nhiễu xuyên âm | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Độ lặp lại | dB | ≤0.02 | |||||||
| Thời gian chuyển mạch | ms | ≤10 (Kênh liền kề) | |||||||
| Công suất quang | mW | ≤500 | |||||||
| Loại sợi quang | um | 9/125 | |||||||
| Đầu nối | / | FC, SC, LC, ST, SMA hoặc tùy chỉnh | |||||||
| Cổng giám sát | / | RJ45 & RS232 hoặc tùy chỉnh | |||||||
| Nguồn điện hoạt động (Loại phích cắm) | V | AC:220V (50/60Hz) hoặc DC:36V~72V | |||||||
| Nhiệt độ hoạt động | ℃ | -10~+60 | |||||||
| Nhiệt độ lưu trữ | ℃ | -40~+85 | |||||||
| Kích thước gắn rack | mm | 1U L483XW230XH44.5 (Lên đến 16 kênh) có thể tùy chỉnh. | |||||||
|
2U L483XW230XH89 (Lên đến 36 kênh) có thể tùy chỉnh. 2U L483XW350XH89 (Lên đến 64 kênh) có thể tùy chỉnh. |
|||||||||
| 3U L483XW350XH133.5 (Lên đến 128 kênh) có thể tùy chỉnh. | |||||||||
| 4U L483XW350XH178 (Lên đến 256 kênh) có thể tùy chỉnh. | |||||||||

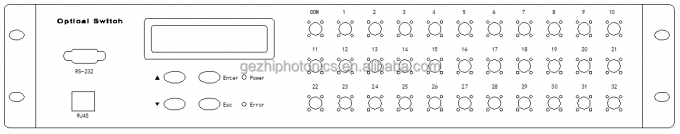

Bản vẽ mặt trước
Mặt trước
Bộ chuyển mạch quang 1xN≤16 Gắn rack 19”1U
Bộ chuyển mạch quang 1xN≤36 Gắn rack 19”2U

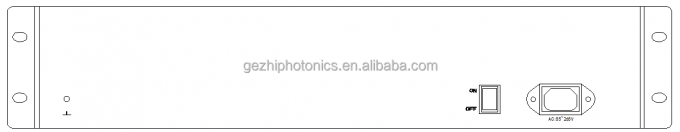

Mặt sau
Thông tin đặt hàng
OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Chế độ | Bước sóng | Đóng gói | Loại sợi quang | Nguồn điện | Đầu nối |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Chỉ định |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Chỉ định |
1U=Gắn rack 1U 2U=Gắn rack 2U 3U=Gắn rack 3U 4U=Gắn rack 4U S=Chỉ định |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Chỉ định |
AC=Một pha 85~265V +DC36~75V |
00=Không có FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Chỉ định |
Băng hình
|
|
