| Brand Name: | GEZHI or OEM |
| Số mẫu: | Switch quang GZ-FSW-2x4 |
| MOQ: | 1 phần trăm |
| giá bán: | có thể đàm phán |
| Payment Terms: | T/T, Western Union |
Lời giới thiệu
GZ-FSW-2x4 công tắc quang là một loại thiết bị điều khiển đường ánh sáng, một đường ánh sáng điều khiển và chuyển đổi đường ánh sáng.Chuyển đổi quang học chủ yếu được sử dụng trong giám sát hệ thống truyền quang đa phương, LAN làm thế nào ánh sáng / ánh sáng cảm biến trao đổi tự động và nhiều điểm hệ thống giám sát động trong hệ thống thử nghiệm quang học cảm biến quang học cho sợi quang, thiết bị quang học,Kiểm tra cáp kỹ thuật mạng và thực địa; Thiết bị quang với điều chỉnh. Với RS - 232 giao diện điều khiển mô-đun với các nút, có thể thông qua phần mềm PC cho mô-đun lựa chọn đường quang.
Các loại sắt
1. Chi phí thấp không có đối thủ
2. Sự biến dạng quang học thấp
3.High cô lập
4.High độ tin cậy
5.Epoxy-free đường quang
6.The đường ánh sáng chuyển đổi nút điều khiển
Ứng dụng
1.Mạng lưới Nhẫn
2. Quản lý từ xa trong mạng quang học
3. Kiểm tra thành phần sợi quang
Thông số kỹ thuật
| Parameter | Giá trị tham số |
| Mô hình | GZ-FSW-2X4 |
| Mất tích nhập | Typ:0.5 dB tối đa:1.0 dB |
| Phạm vi bước sóng | 1260 ~ 1650 nm |
| Độ dài sóng thử nghiệm | 1310/1550 nm |
| Loại sợi | SM, 9/125um ((SMF-28) |
| Lợi nhuận mất mát | ≥ 50 dB |
| Crosstalk | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| WDL | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Khả năng lặp lại | ≤ 0,02 dB |
| Tuổi thọ | ≥ 10 |
| Thời gian chuyển đổi | 8 ms (Kênh liền kề) |
| Năng lượng quang học | ≤ 500 mW |
| Bộ kết nối | LC/PC |
| Chế độ điều khiển | TTL |
| Cung cấp điện làm việc | 5V/100 mA |
| Nhiệt độ hoạt động | -40 °C đến +85 °C |
| Cấu trúc | (L) 104,0 × ((W) 120 × ((H) 28 ± 0,2mm |

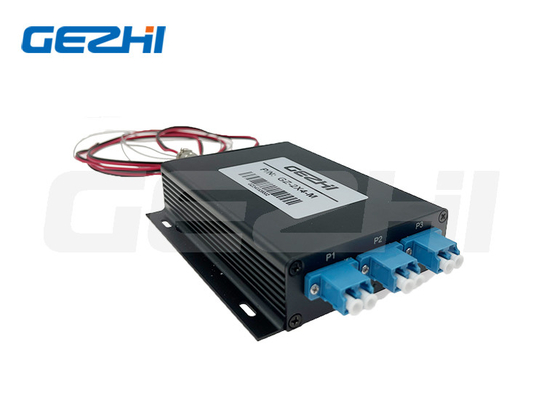

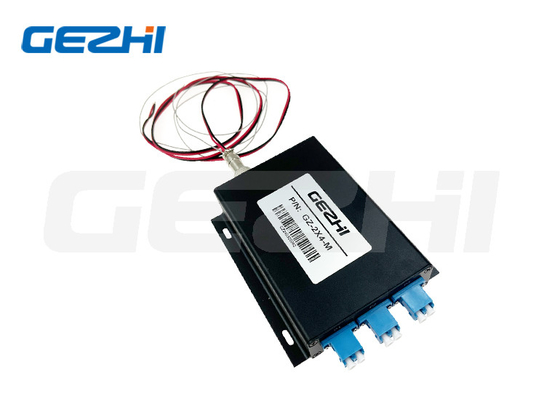

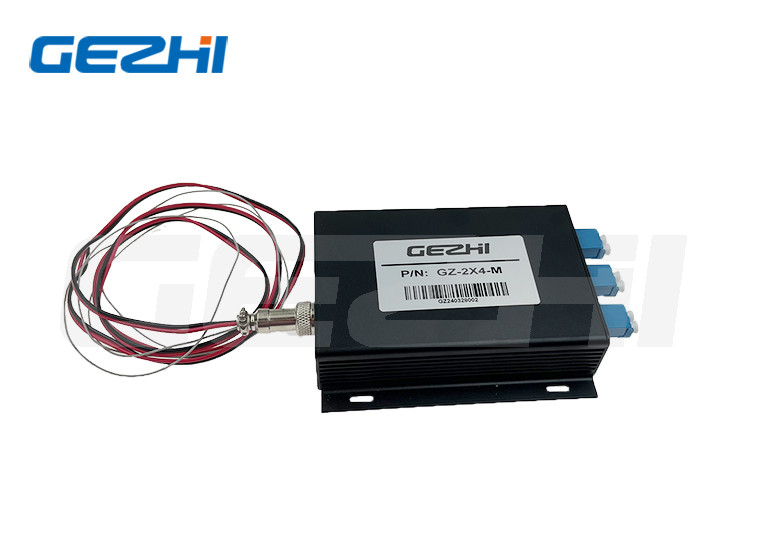

Cấu trúc
Kết nối P1: kênh chuyển đổi quang phổ biến
Kết nối P2: kênh chuyển đổi quang học 1
Kết nối P3: kênh chuyển đổi quang 2"
Đèn chỉ số 1: đèn công suất
Đèn chỉ số 2: Đèn chỉ số kênh 1, đèn bật để chỉ ra rằng P1 đi qua P2
Đèn chỉ số 3: Đèn chỉ số kênh 2, đèn bật để chỉ ra rằng P1 đi qua P3
GX12-3:1 là +5V, 2 là GND, 3 là chân điều khiển (cao: P1-P2, thấp: P1-P3)
Đường quang
Hình vẽ
Băng hình
|
|
