| Brand Name: | Gezhi or OEM |
| Số mẫu: | 48 CH-AAWG DWDM |
| MOQ: | 1 miếng |
| giá bán: | USD >= 1 pieces $10.00 |
| Delivery Time: | 7 ngày |
Mô tả sản phẩm

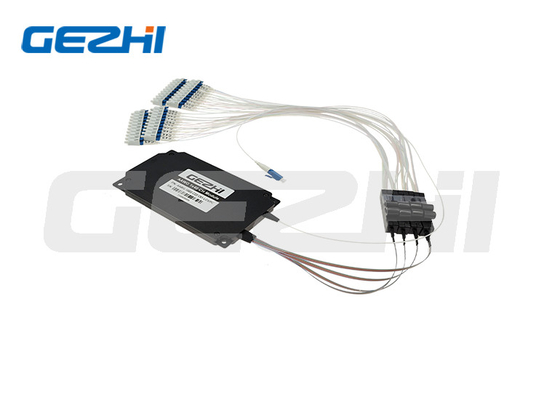

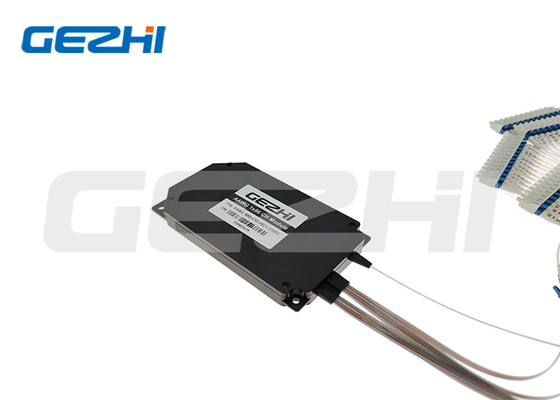

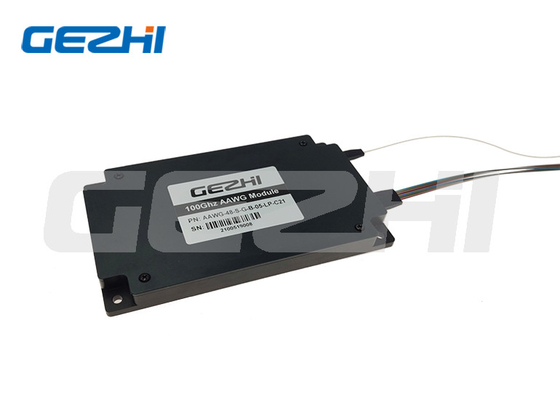

48CH 100g DWDM Athermal AWG Module cho mạng DWDM
The AAWG DWDM (Athermal Arrayed Waveguide Grating Dense Wavelength Division Multiplexing) module is a fully passive WDMs based on silica-on-silicon planar technology that requires no electrical power and software. Nó hoạt động ở 50GHz hoặc 100GHz kênh khoảng cách ITU Grid DWDM bước sóng từ1526nm đến 1565nm. AAWG DWDM có thể được sử dụng để thay thế bộ lọc DWDM Mux DeMux cho các trường hợp nơi power có sẵn.
Tính năng
Mức mất tích chèn thấp và PDL thấp
Độ cô lập cao
Có đến 96 kênh với thiết kế nhỏ gọn
Độ tin cậy cao và độ ổn định cao
Telcordia GR-1209-CORE và GR-1221-CORE phù hợp
Phù hợp với RoHS
Chỉ số kỹ thuật
| Parameter | Đơn vị | Mô-đun AAWG | ||||||||||
| Kênh | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Khoảng cách kênh | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Loại chip | -- | Loại Gauss | Loại đầu phẳng | |||||||||
| 1dB băng thông kênh | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| 3dB băng thông kênh | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| Mất tích nhập | dB | <4.5 | <4.5 | <4.5 | < 6.5 | < 6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 | |
| Tiếng qua bên cạnh | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Không tiếp cận Crosstalk | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| Total Crosstalk | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| Lợi nhuận mất mát | dB | >40 | ||||||||||
| Ripple | dB | <0.7 | ||||||||||
| PDL | dB | <0.5 | ||||||||||
| PMD | ps | <0.5 | ||||||||||
| Phân tán màu sắc | Ps/nm | ±20 | ||||||||||
| Nhiệt độ hoạt động | °C | -5~+65 | ||||||||||
| Nhiệt độ lưu trữ | °C | -40~+85 | ||||||||||
Loại chipAthermal AWG Module
Loại Gauss
Mất ít nhúng, cách ly cao
Loại đầu phẳng
Phạm vi hoạt động rộng, ổn định tín hiệu cao
Thông tin đặt hàng AAWG-XXG-XX-X-X-X-X-XX-XXXX-XX-Customized Wavelength
| AAWG | Kênh | Cấu hình | Loại AWG | Gói | COM Fiber Length |
Dải băng/Fan-out Chiều dài sợi |
Bộ kết nối |
|
050G 100G 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Xác định |
S = Sợi đơn D = Sợi kép
|
F=bầu phẳng G=Gaussian |
B=hộp kim loại R=19 ¢1U Rackmount S=Xác định |
05=0,5m 10=1,0m S=Xác định |
0505 = 0,5m/0,5m 1010 = 1.0m/1.0m |
00=không có LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Xác định |
Q1:Tôi có thể có một đơn đặt hàng mẫu? MOQ của bạn là bao nhiêu?
|
|
