| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc quang 1x3 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

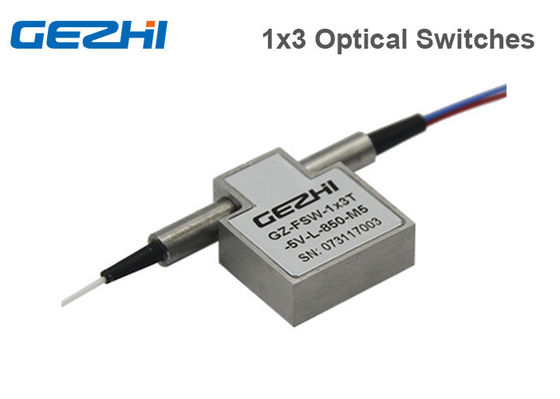

Công tắc quang hai chiều 1x3 Công tắc quang không chốt
Công tắc quang cơ học loại 1 × 3 T của GEZHI Photonics (Công tắc quang 1 × 3) hỗ trợ tất cả các bước sóng ở bước sóng Multimode 1260nm ~ 1650nm hoặc 850nm, nó cung cấp tổn thất chèn thấp, độ tin cậy cực cao, tốc độ chuyển mạch nhanh cũng như bi- hiệu suất định hướng.Các thiết bị chuyển mạch quang được sử dụng rộng rãi cho Bảo vệ, Mạng quang, Hệ thống Kiểm tra Máy phát và Mạng, Bảo vệ Máy thu và Thiết bị.
Đặc trưng
Thời gian chuyển mạch ngắn
Kích thước nhỏ gọn, thiết kế nhỏ gọn
Nói chuyện chéo thấp, Mất chèn thấp
Biến dạng quang học hai chiều
Phạm vi bước sóng hoạt động rộng
Các ứng dụng
R & D trong phòng thí nghiệm
Mạng lưới khu vực đô thị
Giám sát Hệ Thống
Bảo vệ và phục hồi mạng
thử nghiệm, thiết bị và đo lường
Sự chỉ rõ
| 1 × 3 Loại T Công tắc điện | Đơn vị | Điển hình |
| Bước sóng hoạt động | bước sóng | 850nm hoặc 1310/1490 / 1550nm |
| Mất chèn | dB | <0,8 |
| Bước sóng phụ thuộc mất | dB | <0,2 |
| Phân cực phụ thuộc mất | dB | <0,2 |
| Mất mát trở lại | dB | SM:> 55 MM:> 40 |
| Nói chuyện chéo | dB | SM:> 55 MM:> 40 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | Điển hình: 4 Tối đa: 10 |
| Lặp lại | dB | <± 0,02 |
| Độ bền | Chu kỳ | > 10 triệu |
| Loại chuyển mạch | Chốt / không chốt | |
| Xử lý năng lượng quang | mW | <500mW |
| Điện áp hoạt động | VDC | 3V hoặc 5V |
| Nhiệt độ hoạt động | ℃ | -5 ~ + 70 |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 |
| Loại sợi | / | Sợi SM / MM |
| Kích thước gói | mm | 27L x 23W x 8.2H |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
Điện
| Thông số kỹ thuật | Vôn | Hiện hành | Sức cản |
| Chốt 5V | 4,5 ~ 5,5 V | 22,2 (± 10%) mA | 202,5 (± 10%) |
| 5V không chốt | 4,5 ~ 5,5 V | 31 (± 10%) mA | 145 (± 10%) |
| Chốt 3V | 2,7 ~ 3,3 V | 33,3 (± 10%) mA | 90 (± 10%) |
| 3V không chốt | 2,7 ~ 3,3 V | 46,7 (± 10%) mA | 64,2 (± 10%) |
Chốt
Tuyến quang
Kích thước
Thông tin đặt hàng
| X | XX | X | X | X | XX | X | XX |
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = người khác |
Băng hình
|
|
