| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc sợi 2x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |
2x2 Bỏ qua công tắc sợi cơ / đầu nối SC / UPC không chốt
GEZHI 2x2 Bypass Fiberoptic Switch kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành sợi đầu ra được chọn.Điều này đạt được bằng cách sử dụng cấu hình độc quyền cơ học đang chờ cấp bằng sáng chế và được kích hoạt thông qua tín hiệu điều khiển điện.Switch cung cấp độ tin cậy cực cao và tốc độ chuyển đổi nhanh cũng như hiệu suất hai chiều.Các thiết bị chuyển mạch sợi quang 2x2 Bypass là giải pháp chuyển mạch thực sự cho các ứng dụng mạng quang.
Đặc trưng
Chi phí thấp chưa từng có
Mất chèn thấp
Cách ly kênh cao
Ổn định và đáng tin cậy
Đường dẫn quang miễn phí Epoxy
Chốt hoặc không chốt
Các ứng dụng
Định tuyến tín hiệu quang
Bảo vệ / Phục hồi Netrwork quang
Cấu hình thêm / thả quang
Bảo vệ máy phát và máy thu
Hệ thống kiểm tra mạng
Thiết bị đo đạc
Sự chỉ rõ
| Thông số | GZ-FSW-2 × 2B | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 1650 |
| Vận hành hàng không | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,6 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 tùy chỉnh có sẵn. | |
Chốt
| Thông số | Chốt | Ổ điện | Cảm biến trạng thái | ||||||
| 2 × 2B | Đường dẫn quang học | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không chốt | P1-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P4, P2-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| chốt | P1-P3 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P4 P2-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|
Thông tin đặt hàng
GZ-2 × 2B
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

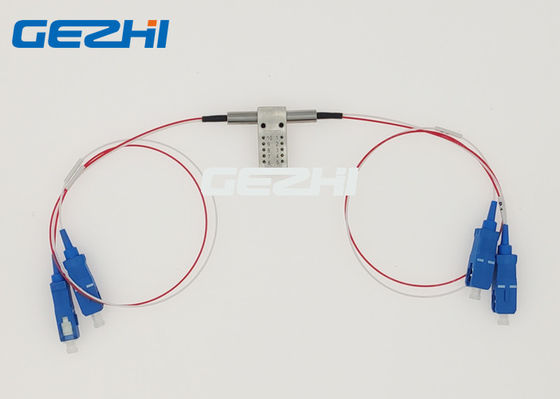

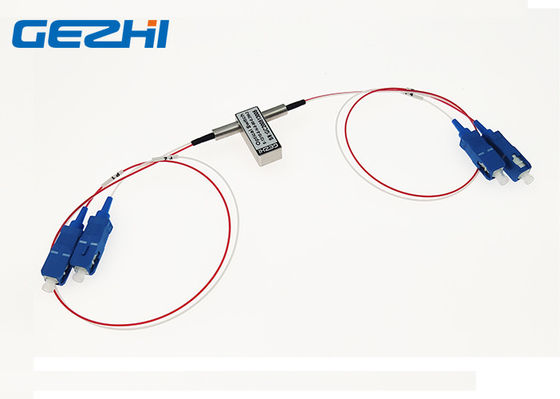

2x2 Bỏ qua hình ảnh chuyển mạch sợi quang
Băng hình
|
|
