| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc quang 1x2A |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

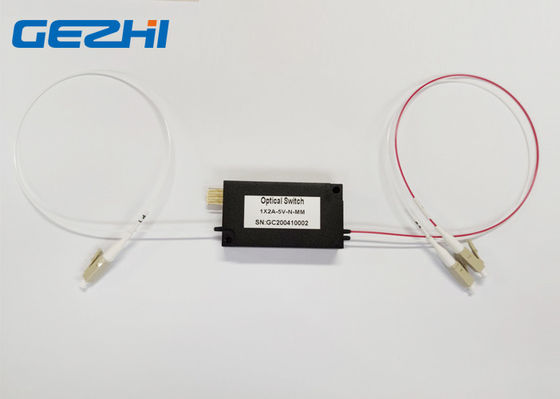

Công tắc quang 1x2A Multi Mode 850nm Không chốt 5V với vỏ kim loại mini
GEZHI 1x2A Công tắc quang 850nm đa chế độ đóng gói trong vỏ kim loại mini và điều khiển với 4 chân.Mục này là Điện áp không chốt 5V với đầu nối LC / PC.Đặc điểm kỹ thuật tùy chỉnh có sẵn.
Đặc trưng
Mất chèn thấp
Tốc độ chuyển mạch nhanh
Kích thước nhỏ nhất
Nhiệt độ hoạt động cao
Các ứng dụng
OADM
ĐÀN ÔNG
Giám sát Hệ Thống
Kiểm tra thành phần
Sự chỉ rõ
|
Thông số |
GZ-FSW-1 × 2A | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Bước sóng hoạt động | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,5 Tối đa: 1.0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
|
Nguồn cấp |
V | 3.0 hoặc 5.0 | |
| Cả đời | Thời gian | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | 0 ~ + 70 hoặc -40 ~ + 85 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Kích thước | mm | (L) 55 × (W) 30 × (H) 12.8 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
Tuyến quang
| Mô hình điều khiển | Ổ điện | Cảm biến trạng thái | Đường dẫn quang học | ||
| Chân 1 | Chân 2 | Pin3- Pin4 | |||
| Chốt | V + | GND | Mở | P1-P2 | |
| GND | V + | Đóng | P1-P3 | |
|
| Không chốt | V + | GND | Đóng | P1-P3 | |
| GND | GND | Mở | P1-P2 | |
|
| Thông số kỹ thuật | Vôn | Hiện hành | Sức cản |
| Chốt 5V | 4,5 ~ 5,5 | 36 ~ 44mA | 125Ω |
| 5V không chốt | 4,5 ~ 5,5 | 25 ~ 31mA | 178Ω |
| Chốt 3V | 2,7 ~ 3,3 | 54 ~ 66mA | 50Ω |
| Không chốt 3V | 2,7 ~ 3,3 | 42 ~ 51mA | 65Ω |
Thông tin đặt hàng chuyển mạch quang 1x2A
GZ-FSW-1x2A-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM |
85 = 850nm |
3 = 3V |
L = chốt |
5 = 50/125 |
25 = 250um |
1 = 1m |
00 = Không |
Băng hình
|
|
