| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc đường quang 2x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

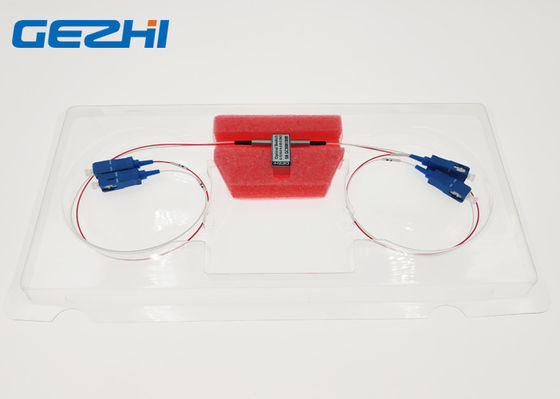

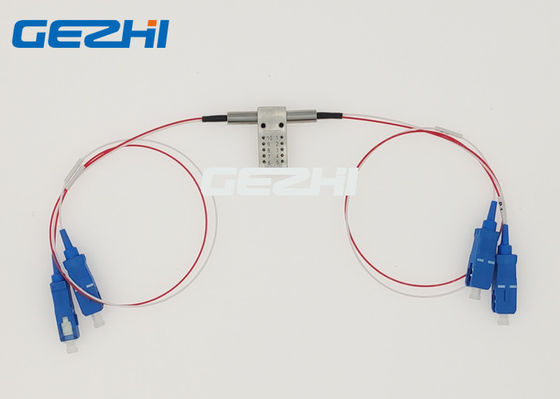

Chốt chuyển mạch quang Micro 2x2 Bước sóng Singlemode 1310 / 1550nm
Công tắc bỏ qua quang GEZHI Micro 2x2 được sử dụng rất ổn định trong bảo vệ / phục hồi mạng quang.Khi bật nguồn, chế độ hoạt động của công tắc Bỏ qua được đặt thành Bình thường và thiết bị mạng cục bộ được kết nối với mạng chính.Khi xảy ra sự cố mất điện, công tắc Bypass quang 2x2 nhanh chóng được đặt thành chế độ bỏ qua để cách ly mạng chính khỏi thiết bị mạng cục bộ.Cũng thế,Công tắc Micro thuộc loại chốt và có thời gian hoạt động là 8ms.
Đặc trưng
Mất chèn thấp
Chốt hoặc không chốt
Cách ly kênh cao
Đường dẫn quang miễn phí Epoxy
Ổn định và đáng tin cậy
Các ứng dụng
Thiết bị đo đạc
Hệ thống kiểm tra mạng
Định tuyến tín hiệu quang
Cấu hình thêm / thả quang
Bảo vệ / Phục hồi Netrwork quang
Bảo vệ máy phát và máy thu
Thông tin đặt hàng
GZ-2 × 2B-x-xx-xxx-xx-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
Sự chỉ rõ
| Thông số | GZ-FSW-2 × 2B | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 1650 |
| Vận hành hàng không | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,6 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 tùy chỉnh có sẵn. | |
Chốt
| Thông số | Chốt | Ổ điện | Cảm biến trạng thái | ||||||
| 2 × 2B | Đường dẫn quang học | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không chốt | P1-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P4, P2-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| chốt | P1-P3 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P4 P2-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|
2x2 Bỏ qua hình ảnh chuyển mạch sợi quang
Băng hình
|
|
