| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc sợi quang 2x2B |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

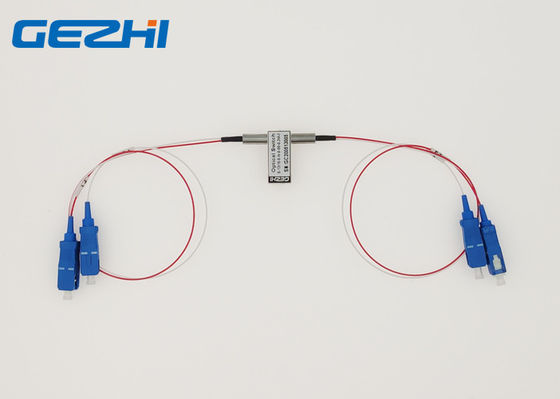

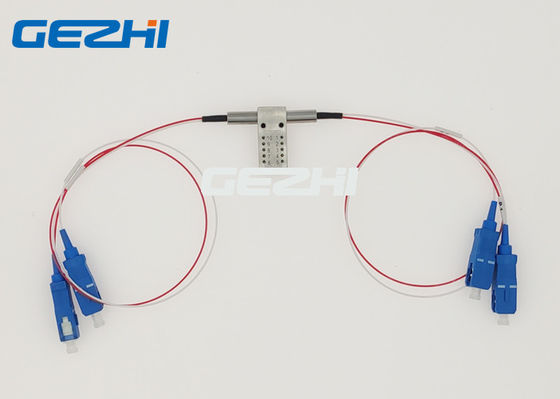

Công tắc quang cơ học 2x2B 1310nm với SC / UPC sợi quang SM
Công tắc quang sợi cơ GEZHI 2x2B kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành sợi đầu ra được chọn.Nó hoạt động với bước sóng 1310nm (có sẵn 1260 ~ 1650nm).Điều này đạt được bằng cách sử dụng cấu hình độc quyền cơ học đang chờ cấp bằng sáng chế và được kích hoạt thông qua tín hiệu điều khiển điện.Công tắc sợi quang cơ học 2x2B cung cấp độ tin cậy cực cao và tốc độ chuyển mạch nhanh cũng như hiệu suất hai chiều.Công tắc sợi quang cơ học 2x2B là giải pháp chuyển mạch thực sự cho các ứng dụng mạng quang.
Đặc trưng
PCB gắn kết
Kích thước nhỏ nhất
Chèn thấp -‐ Mất
Tốc độ chuyển mạch nhanh
Loại công nghiệp có sẵn
Có sẵn ở Chế độ đơn / Đa chế độ
Các ứng dụng
Giám sát mạng quang
Phục hồi và bảo vệ mạng quang
Cấu hình thêm / thả quang
Bảo vệ thiết bị truyền dẫn
Nghiên cứu và phát triển
Bộ định tuyến bước sóng
GEZHI 2x2B Công tắc quang cơ học được sử dụng rộng rãi để bảo vệ / phục hồi mạng quang, định tuyến tín hiệu quang, bộ ghép kênh thêm / thả có thể điều chỉnh lại, kết nối chéo quang học (OXC), giám sát mạng quang, thiết bị kiểm tra quang, v.v.
Sự chỉ rõ
| Thông số | GZ-FSW-2 × 2B | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 1650 |
| Vận hành hàng không | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,6 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 tùy chỉnh có sẵn. | |
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|
Chốt
| Thông số | Chốt | Ổ điện | Cảm biến trạng thái | ||||||
| 2 × 2B | Đường dẫn quang học | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không chốt | P1-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P4, P2-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| chốt | P1-P3 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P4 P2-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng
GZ-2x2B-x-xx-xxx-xx-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
Băng hình
|
|
