| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-2x2BA |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |
SM 1310 / 1550nm Mô-đun chuyển mạch sợi quang không chốt 2x2
GEZHI 2x2 Mô-đun chuyển mạch sợi quang đóng gói trong vỏ kim loại với nhiệt độ hoạt động cao.Nó đi kèm với kiểu con lợn SC / APC không gắn kết 1310 & 1550nm.2x2 Bypass Công tắc sợi quang kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành sợi đầu ra được chọn.Điều này đạt được bằng cách sử dụng cấu hình độc quyền cơ học đang chờ cấp bằng sáng chế và được kích hoạt thông qua tín hiệu điều khiển điện.Switch cung cấp độ tin cậy cực cao và tốc độ chuyển đổi nhanh cũng như hiệu suất hai chiều.Các thiết bị chuyển mạch sợi quang 2x2 Bypass là giải pháp chuyển mạch thực sự cho các ứng dụng mạng quang.
Đặc trưng
Các ứng dụng
ĐÀN ÔNG
R & D trong phòng thí nghiệm
Giám sát Hệ Thống
Cấu hình OADM
Sự chỉ rõ
|
Thông số
|
GZ-FSW-2 × 2BMột | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 1650 |
| Vận hành hàng không | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,7 Tối đa: 1,0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 + 85 | |
| Kích thước | mm | Có sẵn tùy chỉnh (L) 55.0 × (W) 30.0 × (H) 12.8. | |
Tuyến quang
| PN | Đường dẫn quang học | Ổ điện | Cảm biến trạng thái | Tuyến quang | |||
| GZ-FSW-2 × 2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| Không chốt | P1 P3 P3 | - | - | Đóng | / |
|
Đường vòng |
| P1 P4 P4 P2 P3 P3 |
V + | GND | Mở | / |
|
Bình thường | |
Thông tin đặt hàng
GZ-2 × 2BA-X-xx-xxx-xx-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

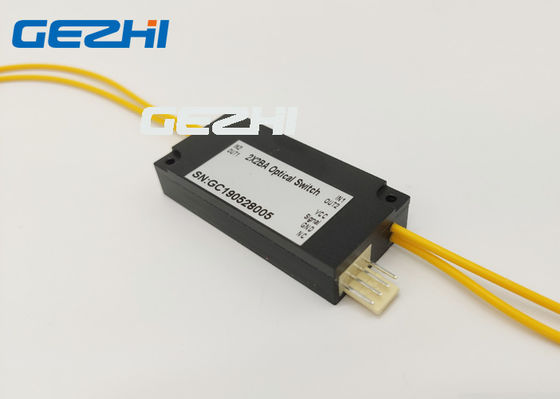

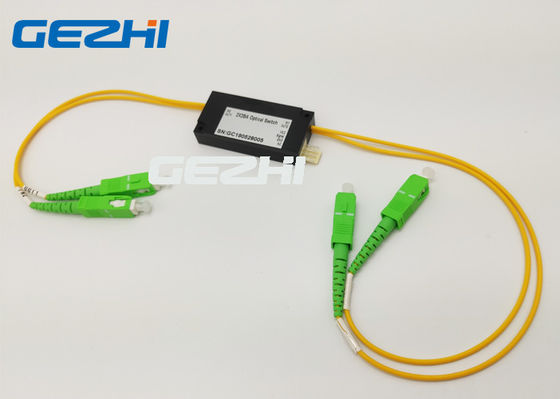

Hình ảnh mô-đun chuyển mạch sợi quang 2x2
