| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | Công tắc điện cao cấp 1x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |

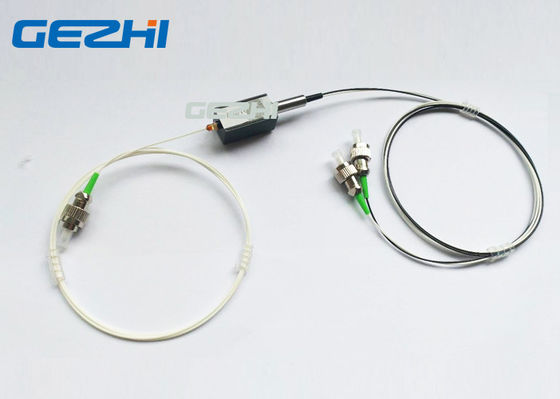

Công tắc sợi quang công suất cao 1x2 Công tắc quang chốt 10 Watts 1550 ~ 1570nm
Công tắc sợi quang 1 × 2 công suất cao của GEZHI hỗ trợ 10Watts.Bước sóng hoạt động nằm trong khoảng từ 1550nm đến 1570nm.Nó với FC / APC pigtails, Latching hoặc Non-chốt được chọn.GEZHI cũng có thể cung cấp gần như toàn bộ phạm vi chuyển đổi quang học tùy chỉnh.
Đặc trưng
Năng lượng cao
Mất chèn thấp
Crosstalk cao
Gói nhỏ gọn
Các ứng dụng
Giám sát mạng
Cấu hình OADM
Bảo vệ vòng sợi quang
Hệ thống kết nối và chéo quang
Sự chỉ rõ
| Tham số | Giá trị | ||
| Kiểu | 1 × 1, 1 × 2 | ||
| Bước sóng (nm) | 1310 + / 30 hoặc 1550 +/- 30 | 1310 +/- 30 & 1550 +/- 30 | |
| Mất chèn (dB) | .7 0,7 (Loại 0,6) | .9 0,9 (Loại 0,7) | |
| Nói chuyện chéo (dB) | ≥55 | ≥55 | |
| Mất mát trở lại (dB) | ≥55 | ≥55 | |
| Độ lặp lại (dB) | ≤ ± 0,05 | ||
| Chuyển đổi thời gian (ms) | 10 | ||
| Trọn đời (chu kỳ) | > 1.000.000 | ||
| Chế độ chuyển đổi | Chốt hoặc không chốt | ||
| Nhiệt độ hoạt động (° C) | -5 ~ +70 | ||
| Nhiệt độ lưu trữ (° C) | -40 ~ +85 | ||
| Ổ điện áp (V) | Xung 5 ± 0,5 DC hoặc 5V | ||
| Công việc hiện tại (mA) | <50 | ||
| Bàn giao quyền lực (W) | <10 | ||
| Loại sợi | SMF-28e | ||
| Chiều dài sợi (m) | Đọc thông tin đặt hàng | ||
| Kích thước (LxMxH) (mm) | (L) 26,5 × (W) 13,4 × (H) 11 | ||
Thông tin đặt hàng
GZ-HSW-1x2-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
25 = 250um 90 = 900um |
05 = 0,5m 10 = 1,0m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = người khác |
Chốt
| Ổ điện | Cảm biến trạng thái | |||||||
| Đường dẫn quang học | ||||||||
| Pin1 | Pin10 | Pin5 | Pin6 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | |
| 1-2 | + V xung | GND | Không có | Không có | mở | đóng | đóng | mở |
| 1-3 | GND | + V xung | Không có | Không có | đóng | mở | mở | đóng |
Băng hình
|
|
