| Brand Name: | GEZHI or OEM |
| Số mẫu: | FWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |
3port FWDM Pass 1550nm Chọn lại WDM 1310 & 1490nm cho mạng CATV
GEZHI 3port Bộ ghép kênh phân chia bước sóng (FWDM) T1550nm R1310 & 1550nm dựa trên công nghệ lọc màng mỏng.Thiết bị có đường dẫn quang epoxy miễn phí, tổn thất chèn thấp, tỷ lệ tuyệt chủng cao, độ tin cậy cao và độ ổn định cao.

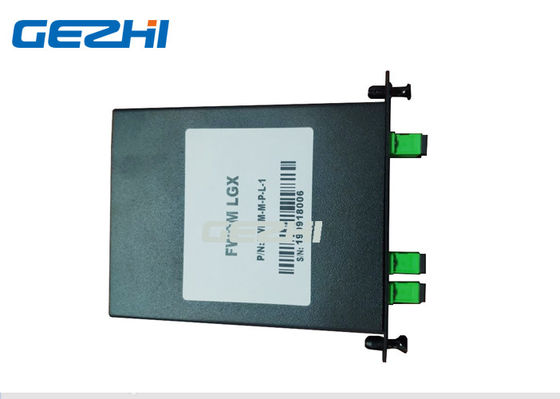

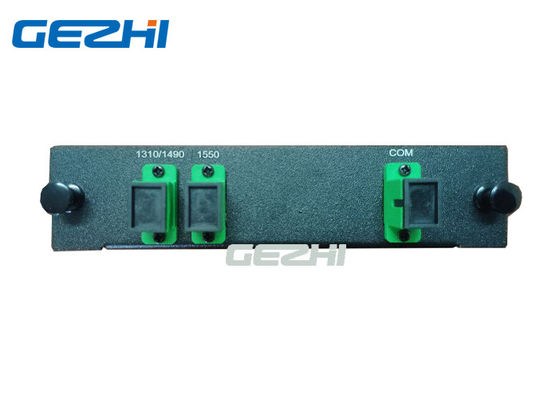

Thiết bị FWDM 3 cổng được đóng gói trong hộp LGX có đầu nối SC / APC.có thể sử dụng trên mạng CATV.
Đặc trưng
PDL thấp
Tuân thủ RoHS
Mất chèn thấp
Đường quang epoxy miễn phí
Các ứng dụng
CATV
Hệ thống WDM
Sự chỉ rõ
| Thông số | Đơn vị | Thiết bị FWDM | ||
| Bước sóng hoạt động T: bước sóng truyền R: bước sóng phản xạ 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
bước sóng | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310/1490 | |||
| 5 | T1550 / 1625 R1310/1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Mất chèn | dB | Truyền: ≤ 0,6 | ||
| Phản xạ: ≤ 0,4 | ||||
| Cách ly kênh truyền | dB | 30 | ||
| Cô lập kênh phản chiếu | dB | 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Độ ổn định nhiệt bước sóng | nm / ℃ | ≤ 0,003 | ||
| Ổn định mất nhiệt | dB / ℃ | ≤ 0,005 | ||
| Mất mát trở lại | dB | 45 | ||
| Quang điện | mW | 500 | ||
| Nhiệt độ hoạt động | ℃ | -10 ~ +70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | ||
| Độ ẩm tương đối | % | 5 ~ 95 | ||
| Kích thước | mm | Φ5,5 × 34 | .24,2 × 25 | 90 × 20 × 10 |
| Lưu ý: 1. Tùy chỉnh có sẵn. 2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối. |
||||
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
|
|
