| Brand Name: | GEZHI or OEM |
| Số mẫu: | 40CH AAWG |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

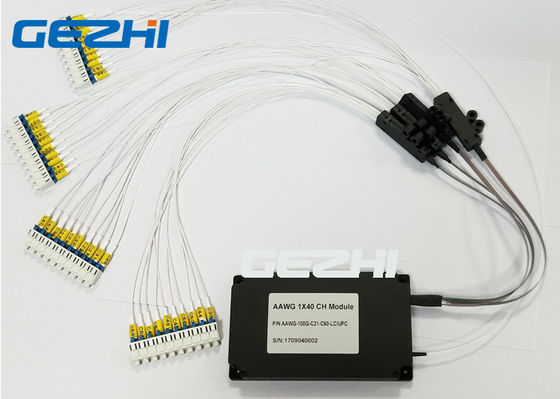

Mô-đun 1x40 CH AAWG DWDM Mux và Demux C21 ~ C60 bước sóng
Mô-đun AAWG 40 kênh của Gezhi cung cấp giải pháp WDM cách ly cực thấp (3,5dB) và cách ly kênh cao cho các trung tâm dữ liệu và ứng dụng truy cập tàu điện ngầm.Hệ thống plug-and-play đơn giản này tích hợp bộ ghép kênh dựa trên cách mạng 100GHZ Athermal Arrayed Waveguide Grating (AWG) và bộ ghép kênh được cấu hình cho các kênh ITU 21 đến 60.
Đặc trưng
Mất chèn cực thấp cho khoảng cách và hiệu suất nâng cao
Cách ly kênh cao để tăng độ tin cậy
Tất cả tốc độ dữ liệu và giao thức từ T1 đến 100Gbps
Không có yêu cầu năng lượng điện
Độ tin cậy GR-1221-COREUNC & Telecordia TR-NWT-000468
Các ứng dụng
Xử lý tín hiệu quang
Định tuyến bước sóng chọn lọc
Truyền WDM
ADM dựa trên WDM
Tàu điện ngầm và đường dài
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Tối thiểu | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 40 | 32, 48 kênh có sẵn | |||
| Giãn cách kênh | 100 | GHz | |||
| Băng thông tham khảo | -12,5 | 12,5 | GHz | ||
| Độ chính xác bước sóng | -50 | 50 | buổi chiều | Liên quan đến lưới ITU | |
| Băng thông 1dB |
0,2 (G) 0,4 (F) | bước sóng | Loại G-Gaussion Loại F-Flat
| ||
| Băng thông 3dB |
0,4 (G) 0,6 (F) | bước sóng | |||
| IL | 6 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Crosstalk liền kề | 25 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Crosstalk không liền kề | 30 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Tổng nhiễu xuyên âm | 22 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
| Mất mát trở lại | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Phân tán màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Gói hình ảnh
|
|
