| Brand Name: | GEZHI or OEM |
| Số mẫu: | 60CH AAWG |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

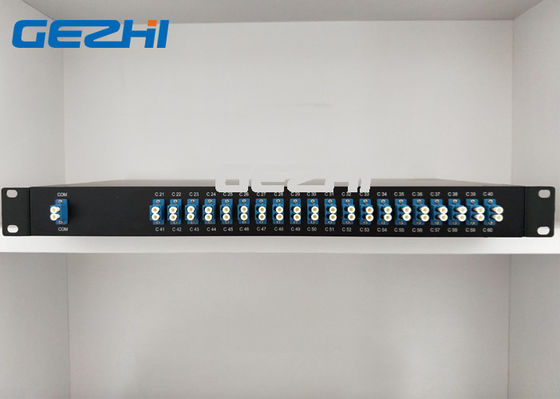

Mô-đun Rackmount AWG DWDM sợi đơn 50Ghz 60 kênh
Mô-đun Mux Demux Athermal AWG DWDM 60ch của GEZHI là mô-đun quang thụ động độc lập, mật độ cao và độc lập.Nó dựa trên công nghệ AWG athermal với các dải thông hình Gaussian.Bằng cách cung cấp quyền truy cập lên tới 60 kênh kênh cách nhau 50GHz trong gói 1U, đơn vị này tối đa hóa dung lượng của dải băng tần C.Kết hợp với bộ tiếp sóng và bộ khuếch đại, mux demux AWG DWDM 60ch hỗ trợ một loạt các kiến trúc từ cấu hình điểm-điểm đơn giản đến cấu hình vòng khuếch đại.
Đặc trưng
Không có yêu cầu năng lượng điện
Cách ly kênh cao để tăng độ tin cậy
Mất chèn cực thấp cho khoảng cách và hiệu suất nâng cao
Độ tin cậy GR-1221-COREUNC & Telecordia TR-NWT-000468
Các ứng dụng
Định tuyến bước sóng chọn lọc
ADM dựa trên WDM
Tàu điện ngầm và đường dài
Truyền WDM
Xử lý tín hiệu quang
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Tối thiểu | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 60 | 80, 96 kênh có sẵn | |||
| Giãn cách kênh | 50 | GHz | |||
| Băng thông 1dB |
0,18 |
bước sóng | Loại Gaussion | ||
| Băng thông 3dB |
0,28 |
bước sóng | |||
| IL | 6 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Crosstalk liền kề | 22 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Crosstalk không liền kề | 27 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Tổng nhiễu xuyên âm | 20 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
| Mất mát trở lại | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Phân tán màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Gói hình ảnh
|
|
