| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc quang 1x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

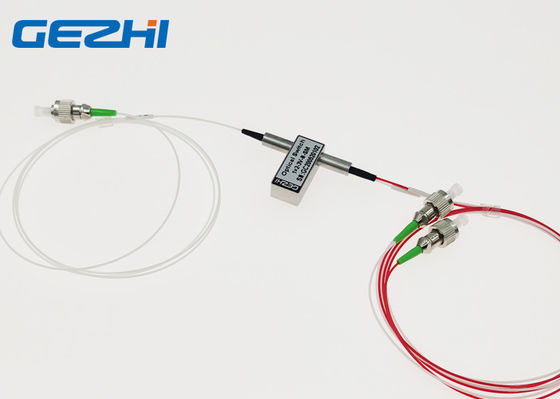

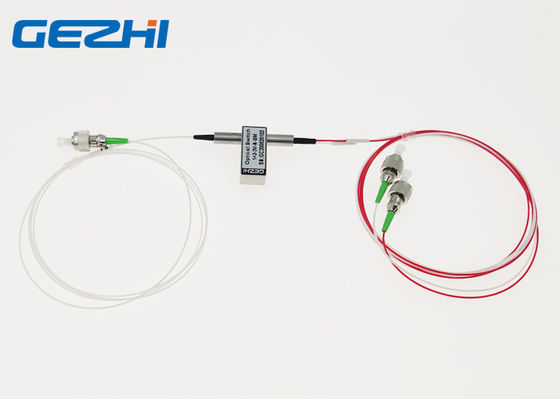

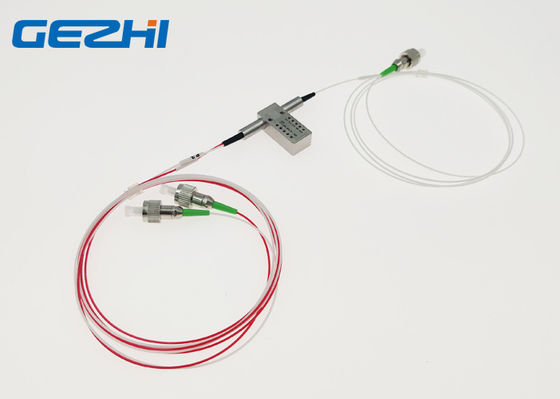

1260 ~ 1650nm bước sóng rộng 1x2 Đầu nối quang 3V FC / APC
GEZHI 1260 ~ 1650nm bước sóng rộng Công tắc quang được cấu hình theo loại 1x2 với Ba sợi và hai trạng thái.Nó kết nối với đầu nối xanh FC / APC và điện áp 3V không chốt.GEZHI 1260 ~ 1650nm Công tắc quang 1x2 bước sóng rộng kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành sợi đầu ra được chọn.Công tắc quang là ứng dụng trong giám sát Mạng quang, bộ định tuyến bước sóng và bộ ghép kênh thêm / thả có thể cấu hình lại.
Đặc trưng
Mất chèn thấp
Kích thước nhỏ nhất
Điện áp 3V không chốt

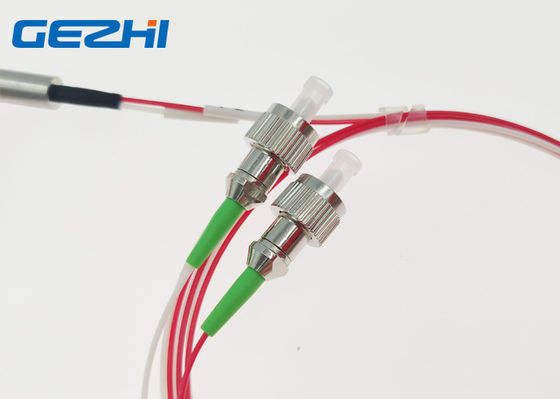

Đầu nối FC / APC
Loại công nghiệp có sẵn
PCB gắn kết
Các ứng dụng
Bảo vệ và phục hồi mạng quang
Nghiên cứu và phát triển
Bảo vệ thiết bị truyền dẫn
Thông tin đặt hàng chuyển mạch quang 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = người khác |
Sự chỉ rõ
|
Thông số |
GZ-FSW-1 × 2 | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Bước sóng hoạt động | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,5 Tối đa: 1.0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
|
Nguồn cấp |
V | 3.0 hoặc 5.0 | |
| Cả đời | Thời gian | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ~ + 80 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27 × (W) 12.0 × (H) 8.2 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
Chốt
| Kiểu | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 1 × 2 | kênh | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Chốt | P1-P2 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P2 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|
Băng hình
|
|
