| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc cáp quang 1x2 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

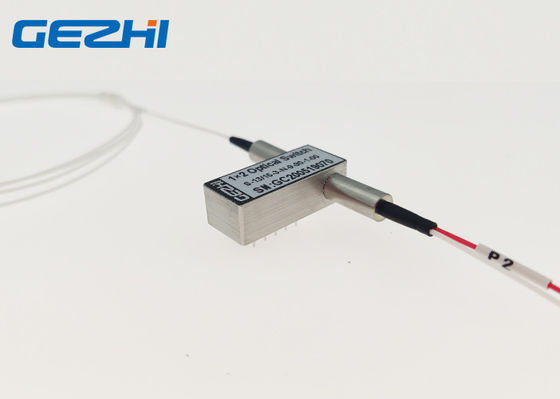

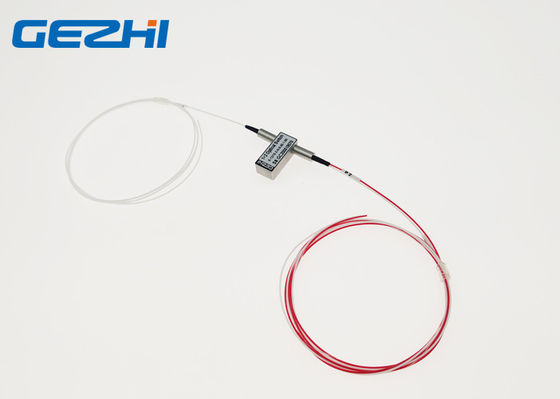

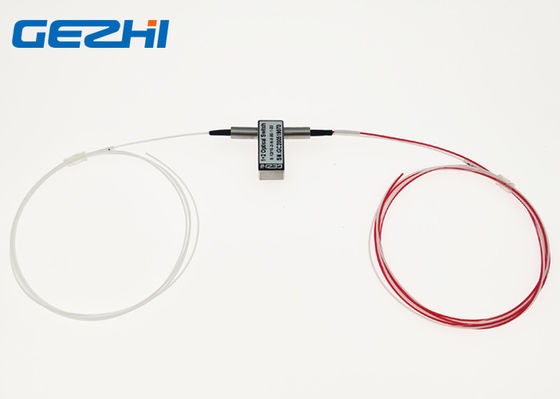

Công tắc quang học lăng kính sợi quang 1x2 Chế độ đơn 1550nm không có đầu nối
GEZHI 1x2 Lăng kính sợi quang Công tắc quang cấu hình theo loại 1x2 với Ba sợi và hai trạng thái.Nó kết nối mà không cần bất kỳ đầu nối nào để tùy chỉnh và với điện áp 3V không chốt, PCB có thể điều chỉnh được.GEZHI 1x2 Công tắc quang học lăng kính sợi quang kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành sợi đầu ra được chọn.Thiết bị chuyển mạch sợi quang là ứng dụng trong bảo vệ và phục hồi mạng quang, Nghiên cứu và phát triển và bảo vệ thiết bị truyền dẫn.
Đặc trưng
Kích thước nhỏ nhất
Mất chèn thấp
Điện áp 3V không chốt
Không có kết nối cho tùy chỉnh
Loại công nghiệp có sẵn
Các ứng dụng
Giám sát mạng quang
bộ định tuyến bước sóng
Bộ ghép kênh thêm / thả có thể cấu hình lại
Tuyến quang
| Trạng thái một | Tình trạng hai |
|
|
|
Chốt

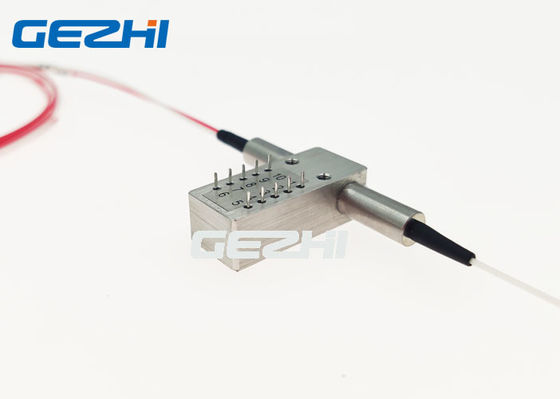

| Kiểu | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 1 × 2 | kênh | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Chốt | P1-P2 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P2 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng chuyển mạch quang 1x2
GZ-FSW-1x2-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
1 = 1m 2 = 1,5m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = người khác |
Sự chỉ rõ
|
Thông số |
GZ-FSW-1 × 2 | ||
| Dải bước sóng | bước sóng | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
| Bước sóng hoạt động | bước sóng | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất chèn | dB | Kiểu: 0,8 Tối đa: 1,2 | Kiểu: 0,5 Tối đa: 1.0 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Crosstalk | dB | MM≥35 SM≥55 | |
| PDL | dB | .05 0,05 | |
| WDL | dB | .25 0,25 | |
| TDL | dB | .25 0,25 | |
| Lặp lại | dB | ≤ ± 0,02 | |
|
Nguồn cấp |
V | 3.0 hoặc 5.0 | |
| Cả đời | Thời gian | ≥107 | |
| Chuyển thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ~ + 80 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27 × (W) 12.0 × (H) 8.2 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
