| Brand Name: | GEZHI or OEM |
| Số mẫu: | AWCH 96CH |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

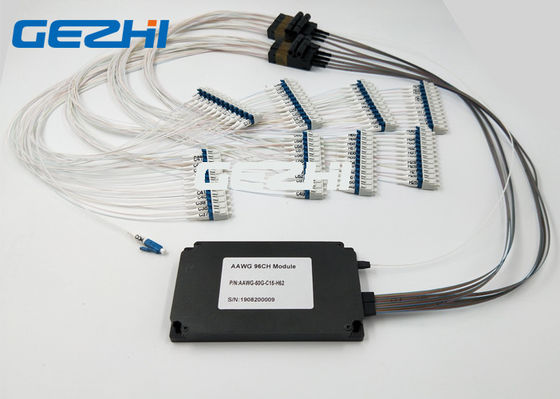

Mô-đun DWDM AAWG DWDM 50Ghz C15 ~ H62 Mutiplexer hoặc Demultiplexer
Mô-đun DWDM GEZHI AAWG dựa trên silica trên công nghệ silicon, được thiết kế cho các ứng dụng giãn cách kênh ITU, nơi không cần nguồn điện.Mô-đun DWDM AAWG này hoạt động ở bước sóng 50 GHz khoảng cách ITU Grid DWDM từ C15 đến H62 tổng cộng 96 kênh.Chi phí thấp và hiệu suất cao làm cho nó trở thành giải pháp lý tưởng cho các ứng dụng DWDM metro và đường dài.Có thể sử dụng DWW AAWG để thay thế các sản phẩm DWDM truyền thống (bộ lọc màng mỏng) cho các trường hợp không có nguồn điện.AAWG DWDM 96CH 50Ghz có thể được sử dụng để thay thế các sản phẩm DWDM truyền thống TFF (bộ lọc màng mỏng) cho các trường hợp không có nguồn điện.
GEZHI 96ch AAWG Mux Demux là mô-đun quang thụ động độc lập có mật độ cao, có thể mở rộng, hoàn toàn phù hợp để vận chuyển các dịch vụ PDH, SONET / SDH, ETHERNET trong các mạng truy cập và mạng metro quang.
Đặc trưng
Dựa trên công nghệ AWG athermal với các dải thông hình Gaussian
Nghề thủ công sáng tạo cho hiệu suất tối đa với mức độ bảo vệ cao
Dung lượng cao cho các ứng dụng đói dữ liệu
Cách ly kênh cao
Độ ổn định và độ tin cậy cao
Băng thông rộng
Mất chèn thấp
Các ứng dụng
Mạng lưới tàu điện ngầm
Trung tâm dữ liệu
Truy cập mạng
Ứng dụng CATV
Mạng WDM
Viễn thông
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Tối thiểu | Tối đa | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 96 | 80, 96 kênh có sẵn | |||
| Giãn cách kênh | 50 | GHz | |||
| Băng thông 1dB |
0,18 | bước sóng | Loại Gaussion | ||
| Băng thông 3dB |
0,28 | bước sóng | |||
| IL | 7 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Gợn sóng | 0,7 | dB | Biến thể mất trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Crosstalk liền kề | 22 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Crosstalk không liền kề | 27 | dB | Trường hợp xấu nhất trong băng thông ITU | ||
| Tổng nhiễu xuyên âm | 20 | dB | Crosstalk tích lũy của tất cả các kênh khác | ||
| Mất mát trở lại | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Phân tán màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Sơ đồ truyền tín hiệu quang
Gói hình ảnh
|
|
