| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x2-FWDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

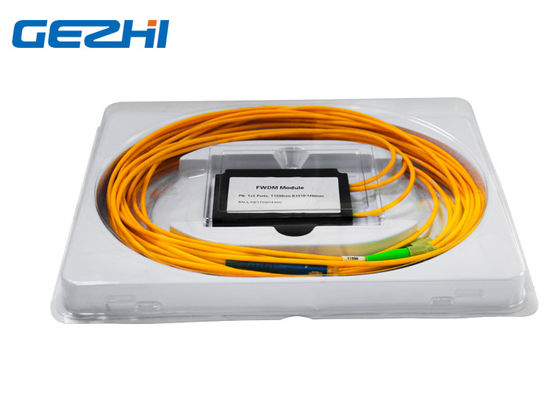

1x2 Cổng Mô-đun FWDM Truyền 1550nm Reflction 1310 & 1490nm
Mô-đun FDMX 1x2 Cổng của GEZHI được sử dụng rộng rãi trong các bộ khuếch đại Raman, EDFA, thiết bị quang học sợi và mạng WDM.Nó dựa trên công nghệ Bộ lọc màng mỏng (TFF).Thiết bị kết hợp hoặc tách tín hiệu (1310/1490 / 1550nm) ở các bước sóng khác nhau trong một phạm vi bước sóng rộng.Mô-đun FWDM Cổng 1x2 có thể mở rộng công suất của một sợi quang để đạt được giao tiếp hai chiều, do đó được sử dụng rộng rãi trong mở rộng và nâng cấp mạng quang hoặc giới thiệu doanh nghiệp toàn diện mới, v.v.
GEZHI cung cấp Mô-đun FWDM 1x2 Cổng được tùy chỉnh cho các dải bước sóng cụ thể cho các ứng dụng đặc biệt của bạn.Như bạn có thể biết, chính hệ thống GEPON hoạt động vào ngày 1310/1490, do đó tín hiệu CATV ở đây được truyền qua cùng một sợi sử dụng 1550nm và Mô-đun FWDM 1x2 của GEZHI là nơi mà tất cả điều này bị "trộn lẫn".
Đặc trưng
Mất chèn thấp
PDL thấp
Đường quang epoxy miễn phí
Cách ly kênh cao
Phạm vi bước sóng hoạt động rộng
Ổn định môi trường tuyệt vời
Tuân thủ Telcordia
Các ứng dụng
Hệ thống thông tin sợi quang
CATV
Hệ thống WDM
EDFA, Ampli v.v.
Sợi Laser
Sự chỉ rõ
| Thông số | Đơn vị | Thiết bị FWDM | ||
| Bước sóng hoạt động 1310 ± 50,1490 ± 10, 1550 ± 10 |
bước sóng |
T1550 R1310 / 1490 |
||
| Mất chèn | dB | Truyền: ≤ 0,6 | ||
| Phản xạ: ≤ 0,4 | ||||
| Cách ly kênh truyền | dB | 30 | ||
| Cô lập kênh phản chiếu | dB | 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Độ ổn định nhiệt bước sóng | nm / ℃ | ≤ 0,003 | ||
| Ổn định mất nhiệt | dB / ℃ | ≤ 0,005 | ||
| Mất mát trở lại | dB | 45 | ||
| Quang điện | mW | 500 | ||
| Nhiệt độ hoạt động | ℃ | -10 ~ +70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ +85 | ||
| Độ ẩm tương đối | % | 5 ~ 95 | ||
| Kích thước | mm | 100x80x10mm | ||
| Lưu ý: 1. Tùy chỉnh có sẵn. 2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối. |
||||
Thông tin đặt hàng:
| Một | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm đầu nối) |
Kết nối | Kích thước |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = người khác |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = người khác |
00 = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
5534 = Φ5,5 × 34mm 4225 = Φ4,2 × 25 mm 9021 = 90 × 20 × 10 mm X = Tùy chỉnh |
Module 1x2 Cổng FWDM
|
|
