| Brand Name: | GEZHI or OEM |
| Số mẫu: | 32CH-AAWG-S |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |
Mô-đun AWG 32 chiều hai chiều DWDM Mux hoặc Demux Single Fiber
Mô-đun AWG 32 chiều Athermal AWG Module DWDM Mux hoặc Demuxlà một mất mát thấp, mật độ cao và mô-đun quang thụ động độc lập.Nó dựa trên AthermalLưới chắn sóngvới Công nghệ nguyên khối Gaussian.Mô-đun AWG hai chiều 32CH hai chiều cung cấp giải pháp WDM cách ly cực thấp (Max: 3,5dB) và cách ly kênh cao cho các ứng dụng trung tâm dữ liệu và truy cập metro.Mô-đun AWG 32 chiều hai chiều này dễ dàng xử lý sợi, độ tin cậy lâu dài và cách ly kênh tuyệt vời trong Rackmount 1U 19 ". Mô-đun AWG hai chiều 32G tích hợp trong một đơn vị, hoạt động trên các sợi mạng đơn
Đặc trưng
Cách ly kênh cao
Không cần nguồn điện
Ultral Giảm chèn thấp
Giá đỡ 19 "1U
Các ứng dụng
Định tuyến bước sóng chọn lọc
Mạng lưới tàu điện ngầm và đường dài
Truyền WDM
Xử lý tín hiệu quang
Sự chỉ rõ
| Thông số | Điều kiện | Thông số kỹ thuật | Các đơn vị | ||
| Tối thiểu | Tối đa | ||||
| Nhiệt độ hoạt động | Điều hành | -5 | 65 | oC | |
| Độ ẩm hoạt động | Điều hành | 5 | 95 | % RL | |
| Nhiệt độ bảo quản | Không hoạt động | -40 | +85 | oC | |
| Độ ẩm lưu trữ | Không hoạt động | 5 | 95 | % RL | |
| THÔNG SỐ KỸ THUẬT | AWG GAUSSIAN AAWG | ||||
| Thông số | Tình trạng | Thông số kỹ thuật | Các đơn vị | ||
| Tối thiểu | Kiểu | Tối đa | |||
| số kênh | 1-1 × 32 | ||||
| Khoảng cách kênh số | 100GHz | 100 | GHz | ||
| Cha.Bước sóng trung tâm | Tần số ITU. | Cbandband | bước sóng | ||
| Xóa băng thông kênh | ± 0,1 | bước sóng | |||
| THÔNG SỐ KỸ THUẬT | |||||
| Thông số | Tình trạng | Thông số kỹ thuật | Các đơn vị | ||
| Tối thiểu | Kiểu | Tối đa | |||
| Ổn định bước sóng | Phạm vi tối đa của sai số bước sóng của tất cả các kênh và nhiệt độ ở độ phân cực trung bình. | ± 0,05 | bước sóng | ||
| Băng thông kênh -1 dB -1 dB | Xóa băng thông kênh được xác định bởi hình dạng băng thông.Đối với mỗi kênh | 0,24 | bước sóng | ||
| Băng thông kênh -3 dB -3 dB | Xóa băng thông kênh được xác định bởi hình dạng băng thông.Đối với mỗi kênh | 0,43 | bước sóng | ||
| Mất chèn quang tại lưới ITU | Được xác định là truyền tối thiểu ở bước sóng ITU cho tất cả các kênh.Đối với mỗi kênh, ở tất cả các nhiệt độ và phân cực. | 3.2 | 3,5 | dB | |
| Cách ly kênh liền kề | Chênh lệch tổn thất chèn từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của các kênh lân cận. | 30 | dB | ||
| Không liền kề, cách ly kênh | Chênh lệch tổn thất chèn từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của các kênh không liền kề. | 40 | dB | ||
| Tổng số kênh cô lập |
Tổng chênh lệch tổn thất chèn tích lũy từ truyền trung bình ở bước sóng lưới ITU đến công suất cao nhất, tất cả các phân cực, trong dải ITU của tất cả các kênh khác, bao gồm các kênh liền kề. |
33 | dB | ||
| Đồng nhất mất chèn | Phạm vi tối đa của biến thể tổn thất chèn trong ITU trên tất cả các kênh, phân cực và nhiệt độ. | 0,8 | 1 | dB | |
| Ripple mất chèn |
Bất kỳ cực đại và bất kỳ cực tiểu của tổn thất quang học trên Băng ITU, ngoại trừ các điểm biên, cho mỗi kênh tại mỗi cổng |
0,4 | 0,5 | dB | |
| Chỉ thị | Tỷ lệ công suất phản xạ ra khỏi bất kỳ kênh nào (ngoài kênh n) so với nguồn từ kênh đầu vào n | 50 | dB | ||
| Mất quang trở lại | Cổng đầu vào và đầu ra | 40 | dB | ||
| Mất phụ thuộc PDLPolarization trong băng tần rõ ràng | Giá trị trường hợp xấu nhất được đo trong băng ITU | 0,3 | 0,5 | dB | |
| Phân tán chế độ phân cực | 0,5 | ps | |||
| Công suất quang tối đa | 23 | dBm | |||
| Phạm vi giám sát đầu ra đầu vào MUXDEMUX | -35 | +23 | dBm | ||
Thông tin đặt hàng

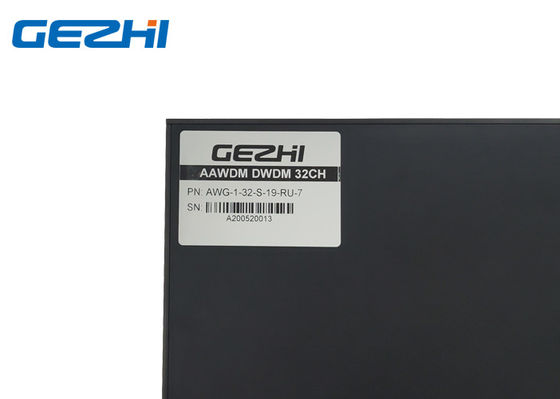

| AWG | X | XX | X | XX | X | XX |
| Giãn cách kênh | số kênh | Cấu hình | Kênh 1 | Loại gói | Đầu nối vào / ra | |
| 1 = 100GHz |
32 = 32 Kênh 40 = 40 kênh 44 = 44 kênh 48 = 48 kênh
|
S = Sợi đơn D = Sợi kép |
21 = Ch21 Giáo dục 34 = Ch34 Giáo dục 50 = Ch50 Giáo dục |
RU = 19 đỉnh 1U Rackmount |
0 = Không 1 = FC / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC S = Chỉ định |

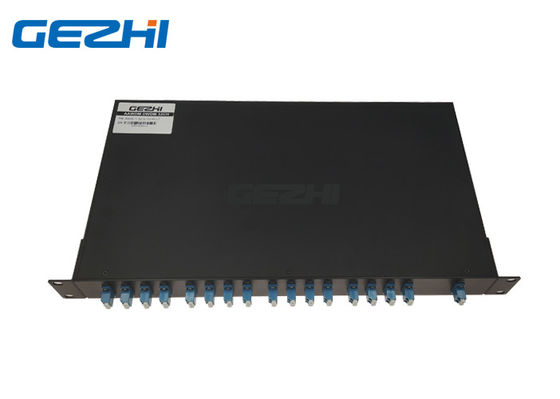

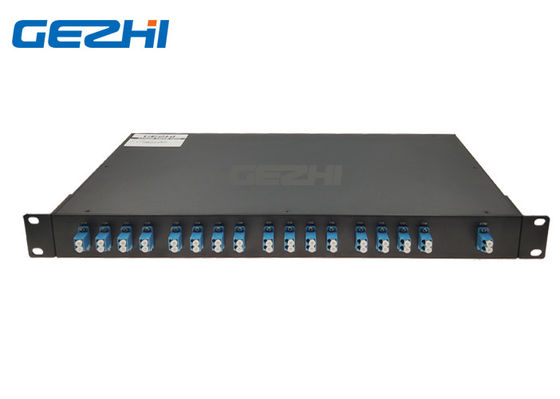

Gói mô-đun 32W AAWG

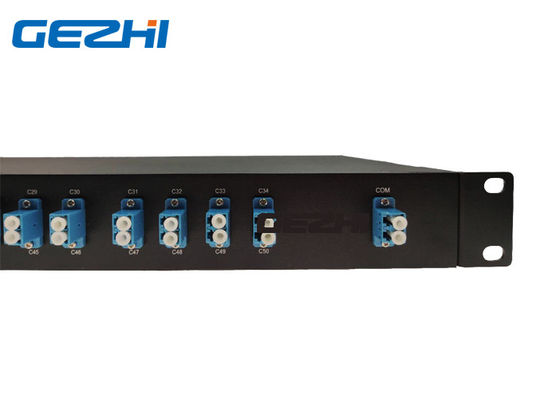

Sợi đơn 32CH AAWG hai chiều
|
|
