Băng ghế dự bị / Giá đỡ khung gầm lập trình 1x16 Thiết bị chuyển mạch quang

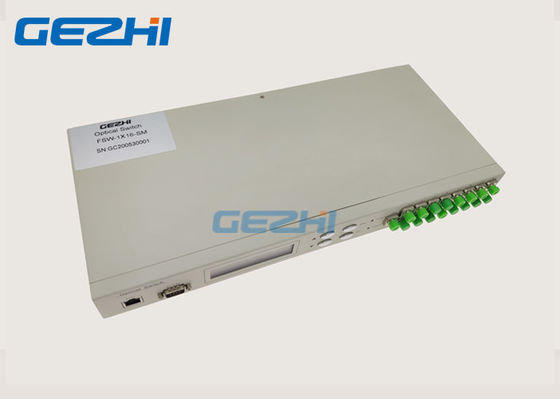

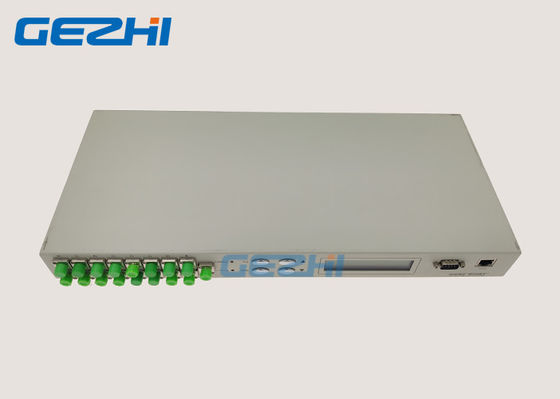

GEZHI Băng ghế dự bị / Giá đỡ khung gầm lập trình 1x16 Thiết bị chuyển mạch quanglên đến 16 cổng với thời gian chuyển đổi nhanh, chất lượng cao và mất chèn thấp.Điều nàyBăng ghế dự bị / Giá đỡ khung gầm lập trình 1x16 Thiết bị chuyển mạch quanglà một thiết bị chức năng kiểm soát và chuyển đổi tuyến quang.Nó có thể được điều khiển thông qua cổng RS232, cổng Ethernet và tự động quét trên tần số nhất định hoặc được chọn thủ công từ bảng điều khiển phía trước.Trong hệ thống truyền dẫn cáp quang, nó được sử dụng để điều khiển tuyến quang, LAN, thay đổi nguồn / dò ánh sáng và bảo vệ sự thay đổi của Ethernet, vv Trong hệ thống kiểm tra cáp quang, nó được sử dụng để kiểm tra thiết bị sợi quang và cáp quang, kiểm tra mạng , thử nghiệm cáp quang ngoài trời và cảm biến sợi quang.

Đặc trưng

Bảng hiển thị LED.Hiển thị trực quan, Hoạt động thuận tiện.
Có thể thiết lập kênh và khoảng thời gian quét tự động.

Điều khiển RS232 và Quản lý từ xa Ethernet

Mất chèn thấp, chuyển đổi nhanh

Các ứng dụng

Thử nghiệm hệ thống

Sự chỉ rõ





Hội thảo để giải thích:

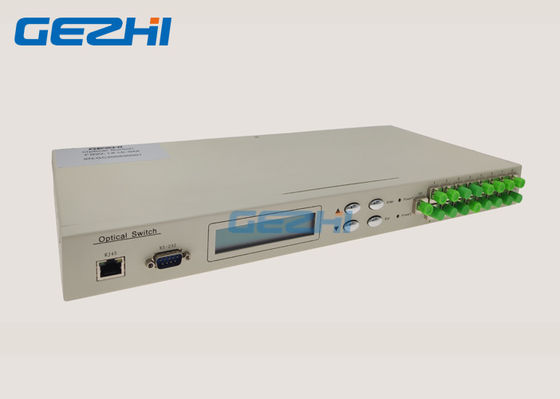

Trước mặt Bảng điều khiển



(1),Cổng RJ45 cho Ethernet, Cổng RS-232-Nối tiếp: Cổng để giám sát.

(2), Cổng quang: Cổng đầu vào COM, 1, 2, 3,4 chỉ ra từng phần riêng lẻ.

(3), Màn hình hiển thị LCD: Hiển thị địa chỉ của thiết bị, kênh hiện tại và thông tin liên quan.

(4), ▲ đi chơi trò chơi điện tử ▼ ▼

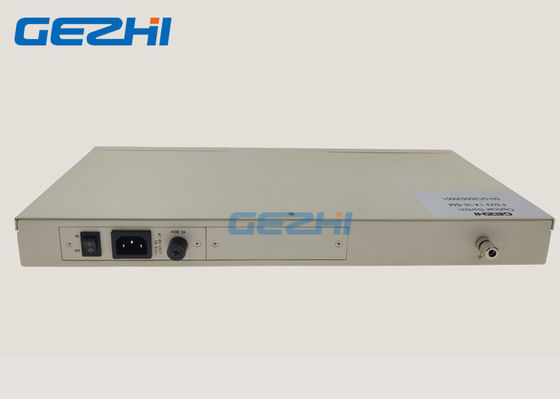

Bảng mặt sau

(1), Power: Chỉ định cung cấp năng lượng làm việc.(Nguồn đơn hoặc Nguồn kép có sẵn)





Sơ đồ đường dẫn ánh sáng bên trong

Sơ đồ đường dẫn tia trong cho công tắc sợi quang 1xN

Phương thức giao tiếp

(1), RS-232

Khi được kết nối với máy tính, nên sử dụng dây nối cổng nối tiếp DB9 của cả hai đầu.Điều đó có nghĩa là cáp số 2, số 3 của cả hai đầu phải được kết nối chéo, cáp số 5 phải được nối và phần còn lại có thể bị bỏ lại.

(2), RJ45

Khi kết nối với máy tính thông qua công tắc, thông qua các dòng nên được áp dụng.(Thứ tự chính xác là 1 cam trắng, 2 cam, trắng 3 xanh, 4 xanh, 5 xanh trắng, 6 xanh lục, 7 nâu trắng, 8 nâu.)

Khi kết nối trực tiếp với máy tính, nên sử dụng dây chéo.(Một đầu có 1 màu trắng cam, 2 cam, 3 xanh trắng, 4 xanh lam, 5 xanh trắng, 6 xanh lục, 7 nâu trắng, 8 nâu. Một đầu khác là 1 xanh trắng, 2- xanh lá cây, trắng 3 cam, 4 xanh lam, 5 xanh trắng, 6- cam, 7- nâu trắng, 8 nâu.)

Băng ghế dự bị / Giá đỡ khung gầm lập trình 1x16 Thiết bị chuyển mạch quang
