| Brand Name: | GEZHI or OEM |
| Số mẫu: | FSW-48-1 × 1-U |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |
Thiết bị chuyển mạch quang gắn trên giá 48CH-1 × 1 48 chiếc 1x1 Công tắc sợi quang
Thiết bị chuyển mạch quang gắn trên giá 48CH-1 × 1 của GEZHI 48 chiếc Công tắc sợi quang 1x1 là một loại thiết bị điều khiển đường đi nhẹ.đóng một đường ánh sáng điều khiển và chuyển đổi đường dẫn ánh sáng.Công tắc quang gắn trên giá 48CH-1x1 này bao gồm 48 tổ hợp công tắc quang 1x1, bật / tắt đường dẫn ánh sáng có thể điều khiển, Nó có thể thông qua cổng nối tiếp RS232 và công tắc điều khiển cổng Ethernet (RJ45), Trong hệ thống truyền dẫn cáp quang, nó được sử dụng để giám sát sợi đa kênh, lựa chọn nguồn phát / nguồn đa ánh sáng và bảo vệ đường dẫn cáp quang, v.v. Ngoài ra, nó còn được sử dụng trong hệ thống kiểm tra sợi quang, kiểm tra cáp ngoài trời và hệ thống giám sát cảm biến quang đa điểm.
Đặc trưng
Mất chèn thấp, chuyển đổi nhanh
SerialNet, Độ tin cậy cao, Độ ổn định cao
Điều khiển RS232 và Quản lý từ xa Ethernet
Tín hiệu truyền trong suốt.Độ ổn định và độ tin cậy cao.
Các ứng dụng
Hệ thống giám sát và bảo trì cáp
FITL
Đo lường tự động
Giám sát từ xa mạng quang
Sự chỉ rõ
| Thông số | Đơn vị | Các chỉ số |
| Số kênh | 48CH-1x1 | |
| Dải bước sóng | bước sóng | 1260 ~ 1650nm |
| Kiểm tra bước sóng | bước sóng | 1310/1550nm |
| Mất chèn | dB | Loại: ≤0,6dB, Tối đa: .21,2dB |
| Lặp lại | dB | ≤ 0,02 |
| Mất mát trở lại | dB | 50 |
| Crosstalk | dB | ≥ 55 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | 0,05 |
| Xử lý năng lượng quang | mW | 500 |
| Loại sợi | SM (9 / 125um) | |
| Kết nối | LC / PC | |
| Cổng giám sát | RJ45, RS-232 | |
|
Cung cấp năng lượng làm việc (Loại ổ cắm) |
V |
AC: 100 240 (50 / 60Hz) |
| Nhiệt độ hoạt động | ℃ | -10 60 |
| Kích thước Rackmount | mm | 1U: 483 x400 x 45 |

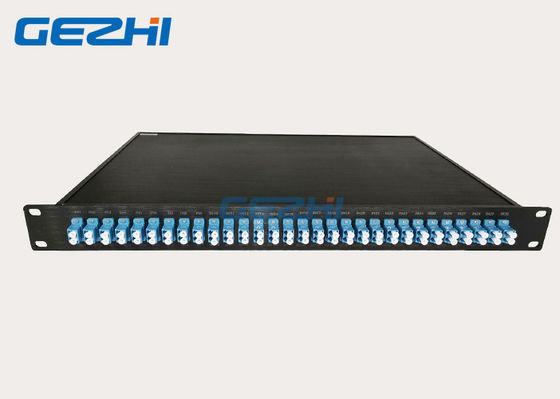

Hội thảo để giải thích:
◆TRONG1~ VÀO30: Đầu vào quang.
◆NGOÀI1~ NGOÀI30: Đầu ra quang.

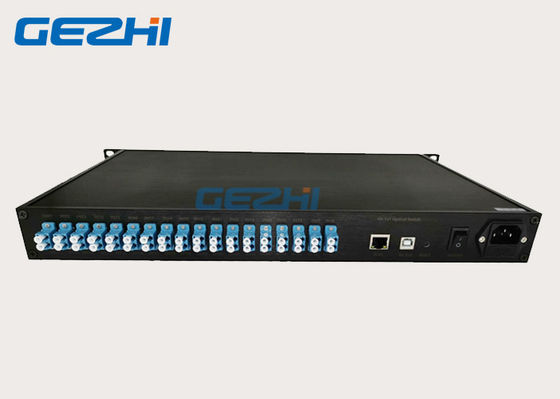

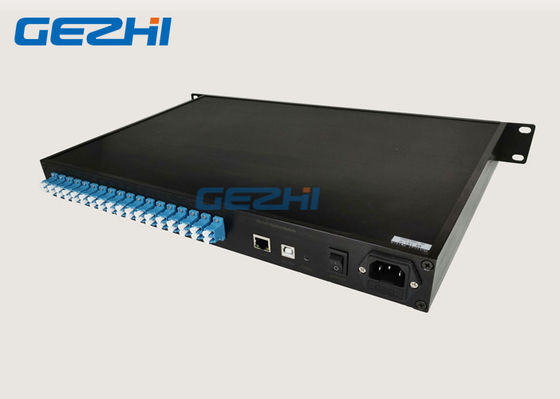

Bảng mặt sau
◆TRONG31~ VÀO48: Đầu vào quang.
◆NGOÀI31~ NGOÀI48: Đầu ra quang.
◆ RJ45: Giao diện quản lý mạng truyền thông.
◆RS-232: Giao diện nối tiếp, giao diện nối tiếp RS232.
◆TRÊN/TẮT: Bật / tắt nguồn.
◆AC: 100~ 240V: Giao diện dây nguồn.
Cài đặt mặc định
◆ RS-232: Tốc độ truyền: 9600, Bit dữ liệu: 8 bit, Bit dừng: 1 bit, Bit chẵn lẻ: KHÔNG.
◆ RJ45: IP: 192.168.1.100, PORT: 5000, TCP / IP: Máy chủ TCP và UDP.
(Cổng cố định: 18888)
|
|
