| Tên thương hiệu: | GEZHI or OEM |
| Số mẫu: | 1x2FWDM-R / B |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Điều khoản thanh toán: | T / T, Western Union |

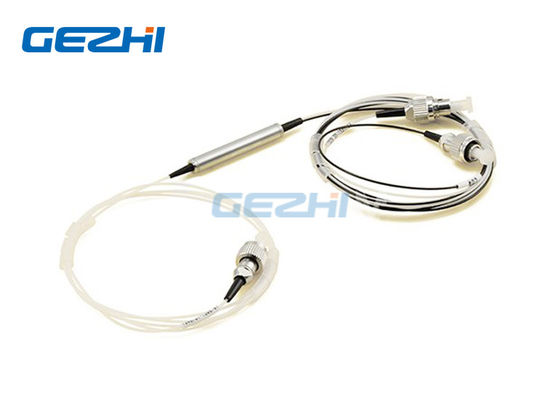

Bộ lọc WDM 1x2 Đỏ / Xanh
Bộ lọc GEZHI DWDM Red / Blue là một thiết bị lọc màng mỏng.Nó là một thiết bị ba cổng.Một cổng được gọi là "Chung."Hai cổng còn lại cung cấp ống dẫn cho hai "dải" bước sóng:Màu đỏ (λ> 1547nm) và Màu xanh lam (λ <1543nm). Dải băng đi qua chân Phản xạ và dải khác đi qua chân Pass.
| Đặc trưng | Ứng dụng |
|
|
Bộ lọc dải màu đỏ / màu xanh DWDM Bộ lọc dải màu đỏ / màu xanh DWDM Bộ lọc dải màu đỏ / màu xanh DWDM với
với ống thép không gỉ với hộp nhựa ASB Gói 19 "1RU Gói gắn giá
Tuy nhiên, thông thường, thiết bị được sử dụng như một WDM hai chiều (tức là hai chiều).Một băng tần được gửi đến Chân chung, trong khi băng tần khác được gửi từ Chân chung.(xem sơ đồ ví dụ) Trong mô-đun DWDM, sử dụng bộ lọc Red / Blue, Mux có thể được kết hợp với Demux.
Ví dụ: Mux kết hợp các kênh DWDM trong Dải màu đỏ, trong khi Demux tách các kênh DWDM trong Dải màu xanh.Sử dụng bộ đệm màu đỏ / xanh lam, người ta có thể kết hợp các kênh Truyền màu đỏ và các kênh Nhận màu xanh trên một sợi quang.
Thông tin đặt hàng
| Bước sóng | Gói Spec | Loại sợi | Đường kính sợi | Chiều dài sợi | Kết nối |
| R / B = Bước sóng đỏ / xanh |
1 = .55,5mm × 34mm 2 = 90 × 20 × 10 mm 3 = 100 × 80 × 10,5 mm 4 = 120 × 80 × 18 mm 5 = 140 × 115 × 18 mm 6 = 19 đỉnh 1U Rackmount X = người khác |
9 = 9/125 X = người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = người khác |
05 = 0,5m 10 = 1,0m 15 = 1,5m X = người khác |
OO = Không FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = người khác |
Thông số kỹ thuật hiệu suất
| Kiểu | FWDM | ||
| Vượt qua bước sóng kênh | bước sóng | 1547 ~ 1561 (Đỏ) | 1530 ~ 1543.2 (Màu xanh) |
| Kênh phản xạ Bước sóng | bước sóng | 1530 ~ 154.2 (Màu xanh) | 1547 ~ 1561 (Đỏ) |
| Mất kênh chèn | dB | .600,60 | |
| Mất phản xạ chèn kênh | dB | .400,40 | |
| Kênh Ripple | dB | .30.3 | |
| Cách ly kênh liền kề | dB | ≥30 | |
| Cách ly kênh tốc hành | dB | ≥12 | |
| PDL | dB | .10.1 | |
| PMD | Ps / bước | .10.1 | |
| Chỉ thị | dB | ≥55 | |
| Mất mát trở lại | dB | 50 | |
| Xử lý năng lượng | mW | 300 | |
| Nhiệt độ hoạt động | ℃ | -5 ~ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Kích thước gói | mm | φ5.5x34 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Mất chèn không bao gồm đầu nối, mỗi đầu nối sẽ thêm mất 0,2dB.
3. Bước sóng khác có thể được thực hiện theo yêu cầu của khách hàng.Ví dụ: L-Band R / B, C / L Band.
Ví dụ về WDM Đỏ / Xanh trong sử dụng hai chiều.
|
|
