| Brand Name: | GEZHI or OEM |
| Số mẫu: | FSW-1x4T |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

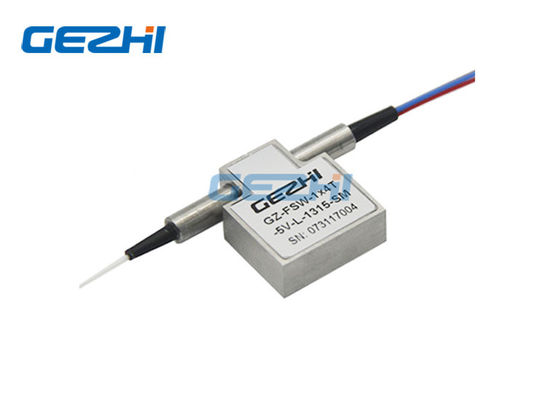

Thiết bị chuyển mạch quang học mini quang học FSW-1x4T hai chiều
GEZHI Series FSW-1x4T Mini Opto-Machanical Switch Switch Bi-direction kết nối các kênh quang bằng cách định hướng hoặc chặn tín hiệu quang đến vào sợi quang đầu ra.Điều này đạt được bằng cách sử dụng cấu hình quang cơ học đang chờ cấp bằng sáng chế và được kích hoạt thông qua tín hiệu điều khiển điện.Phiên bản chốt giữ đường dẫn quang đã chọn sau khi tín hiệu ổ đĩa bị loại bỏ, trong khi các phiên bản không chốt mặc định ở trạng thái mở hoặc đóng khi ngắt nguồn.Công tắc quang học mini quang học FSW-1x4T Bi-directional có tích hợp cảm biến vị trí điện.Thiết kế tiên tiến dựa trên vật liệu mới làm giảm đáng kể độ nhạy của vị trí bộ phận chuyển động, mang lại khả năng cao chưa từng thấy.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Công tắc loại 1x4 T | Đơn vị | Điển hình |
| Bước sóng hoạt động | bước sóng | 850nm hoặc 1310/1490 / 1550nm |
| Mất chèn 1 | dB | <0,8 |
| Bước sóng phụ thuộc mất | dB | <0,2 |
| Phân cực phụ thuộc mất | dB | <0,2 |
| Mất mát trở lại | dB | SM:> 55 MM:> 40 |
| Nói chuyện chéo | dB | SM:> 55 MM:> 40 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | Điển hình: 4 Tối đa: 10 |
| Lặp lại | dB | <± 0,02 |
| Độ bền | Chu kỳ | > 10 triệu |
| Loại chuyển mạch | Chốt / không chốt | |
| Xử lý năng lượng quang | mW | <500mW |
| Điện áp hoạt động | VDC | 3V hoặc 5V |
| Nhiệt độ hoạt động | ℃ | -5 ~ + 70 |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 |
| Loại sợi | / | Sợi SM / MM |
| Kích thước gói | mm | 27L x 23W x 8.2H |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định mà không có đầu nối và thêm mất 0,2dB cho mỗi đầu nối.
|
Kiểu |
Tiểu bang |
Tuyến quang |

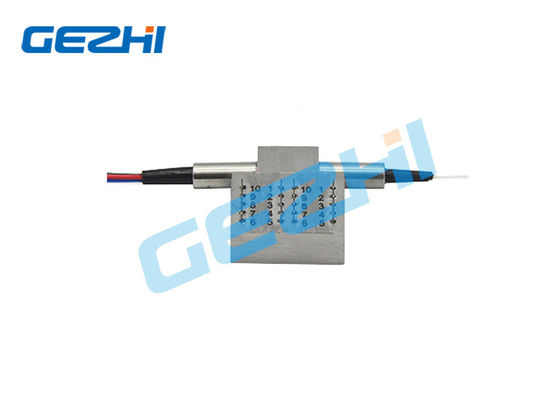

Ổ điện | Cảm biến trạng thái | ||||||||||||||
| Rơle 1 (Pin) | Rơle 2 (Pin) | Rơle 1 (Pin) | Rơle 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | Một | COM-P1 Đen | - | - | GND | V + | V + | GND | - | - | đóng | mở | mở | đóng | mở | đóng | clsoe | mở |
|
Chốt |
B | COM-P2 đỏ | V + | GND | - | - | - | - | GND | V + | mở | đóng | đóng | mở | đóng | mở | mở | đóng |
| C | COM-P3 màu xanh | - | - | GND | V + | - | - | GND | V + | đóng | mở | mở | đóng | đóng | mở | mở | đóng | |
| D | COM-P4 trắng | V + | GND | - | - | V + | GND | - | - | mở | đóng | đóng | mở | mở | đóng | đóng | mở | |
|
Không chốt |
Một | COM-P1 Đen | - | - | - | - | V + | - | - | GND | đóng | mở | mở | đóng | mở | đóng | đóng | mở |
| B | COM-P2 đỏ | V + | - | - | GND | - | - | - | - | mở | đóng | đóng | mở | đóng | mở | mở | đóng | |
| C | COM-P3 màu xanh | - | - | - | - | - | - | - | - | đóng | mở | mở | đóng | đóng | mở | mở | đóng | |
| D | COM-P4 trắng | V + | - | - | GND | V + | - | - | GND | mở | đóng | đóng | mở | mở | đóng | đóng | mở | |
Thông tin đặt hàng
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Đường kính sợi | Chiều dài sợi | Kết nối |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310/1550nm 760 = 760nm 1742 = 1742nm X = người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
25 = 250um 90 = 900um |
05 = 0,5m 10 = 1,0m X = người khác |
0 = Không 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = người khác |
Tuyến quang
Kích thước
Băng hình
|
|
