| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-1x32 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |
Công tắc 1x32 sợi quang SM
Bộ chuyển mạch 1x32 sợi quang SM của GEZHI Photonics Co., Ltd cung cấp khả năng lựa chọn kênh giữa một sợi đầu vào và N sợi đầu ra.
Số kênh đầu ra do khách hàng chỉ định và nó có thể là 1x8, 1x16, 1x32 hoặc các số khác.Nó đi kèm với giao diện liệt kê (TTL) và chức năng tự kiểm tra sự cố mạch truyền động.Bộ chuyển đổi quang học 1x32 này có thể là OEM.Nó dựa trên công nghệ sợi quang tiên tiến của chúng tôi có khả năng lặp lại tốt, suy hao chèn thấp, chi phí thấp và hiệu suất cao.Bước sóng hoạt động có thể từ đơn mode 1260 đến 1650nm, multimode 850 ± 40/1300 ± 40nm hoặc bước sóng tùy chỉnh.
|
Đặc trưng Tổn thất thấp Độ tin cậy cao Thiết kế mô-đun hóa |
Các ứng dụng Mạng vòng Nguồn sáng đa Kiểm tra thành phần sợi quang |
Công tắc quang động cơ bước 1x32 của GEZHI là công nghệ chuyển mạch trực tiếp từ sợi quang sang sợi quang, hoạt động bằng cách trỏ sợi quang này sang sợi quang kia.Điều này được thực hiện bằng cách sử dụng động cơ bước có độ phân giải cao để quay và hướng chính xác (các) sợi quang chung đến (các) sợi quang đầu ra đã chọn.
Công tắc 1x32 sợi quang SMCác bác sĩ cho biết: Sự chỉ rõ
| Tham số | Giá trị tham số |
| Mô hình | GZ-FSW-1X32 |
| Mất đoạn chèn | ≤0,8 dB |
| Dải bước sóng | 1260 ~ 1650 nm |
| Bước sóng thử nghiệm | 1310/1550 nm |
| Loại sợi | SM, 9 / 125um (SMF-28) |
| Mất mát trở lại | ≥50 dB |
| Xuyên âm | ≥ 70 dB |
| PDL | ≤0,05 dB |
| WDL | ≤0,25 dB |
| TDL | ≤0,25 dB |
| Độ lặp lại | ≤0,02 dB |
| Cả đời | > 107 |
| Thời gian chuyển đổi | ≤8 ms (Kênh liền kề) |
| Công suất quang học | ≤500 mW |
| Tư nối | FC / PC |
| Chế độ điều khiển | TTL |
| Cung cấp năng lượng làm việc | 5V / 500 mA |
| Sze sản phẩm | 135 x 64 x 46 |
| Nhiệt độ hoạt động | -20 ℃ đến +70 ℃ |
| Nhiệt độ hoạt động | -40 ℃ đến +85 ℃ |
Lưu ý: 1. Tùy chỉnh có sẵn.
Cả hai phiên bản chế độ đa chế độ và chế độ đơn của công tắc này đều có sẵn.Chúng có mức độ cao
hiệu suất cần thiết để kiểm tra nhiều đơn vị trong R & D và trong môi trường sản xuất.Họ cũng
rất thích hợp cho các ứng dụng trong môi trường viễn thông, sản xuất và thử nghiệm, vì
IL thấp và khả năng lặp lại tuyệt vời.Ngoài nhiều tùy chọn tiêu chuẩn có sẵn, chúng tôi cũng
tùy chỉnh công tắc để đáp ứng nhu cầu cụ thể của khách hàng

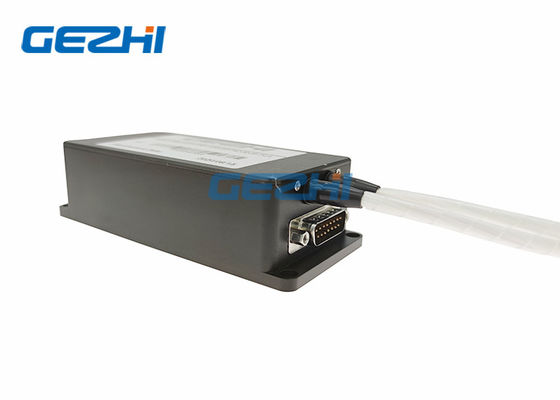

Công tắc 1x32 sợi quang SM Thông số kỹ thuật pin
| Đầu nối nam DB-15 | |||
| Số pin | I / O | Tín hiệu | Sự miêu tả |
| 2 | Đầu vào | D0 |
D0 ~ D5 là lựa chọn kênh Bit0 ~ Bit5, D0 thấp, D5 cao |
| 3 | Đầu vào | D1 | |
| 4 | Đầu vào | D2 | |
| 5 | Đầu vào | D3 | |
| 6 | Đầu vào | D4 | |
|
11 |
Đầu vào |
CÀI LẠI |
TTL, Đặt lại mức thấp thành kênh 0. Mức cao nghĩa là các bit chọn kênh có hiệu lực. |
| 7 | Ngoài | SẴN SÀNG | TTL, Sẵn sàng (Cao = Chưa sẵn sàng, Thấp = Sẵn sàng) |
| số 8 | Ngoài | LỖI | TTL, Lỗi HOẶC Lỗi, (Cao = Lỗi, Thấp = Không có lỗi) |
| 1,9 | Quyền lực | GND | Đất |
| 12 | Quyền lực | VCC1 | Nguồn cung cấp động cơ 5,0 ± 5% VDC (tối đa 500mA) |
| 15 | Quyền lực | VCC2 | Nguồn cung cấp mạch 5.0 ± 5% VDC (tối đa 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | chỗ trống |

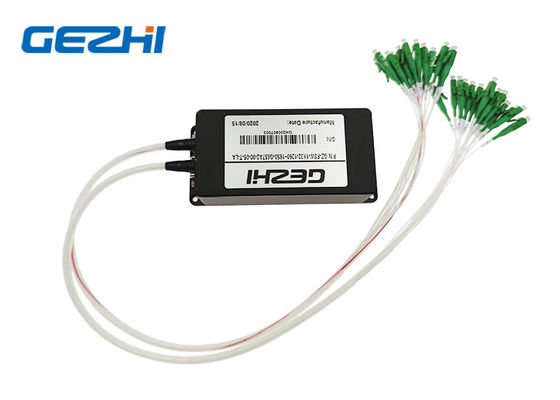

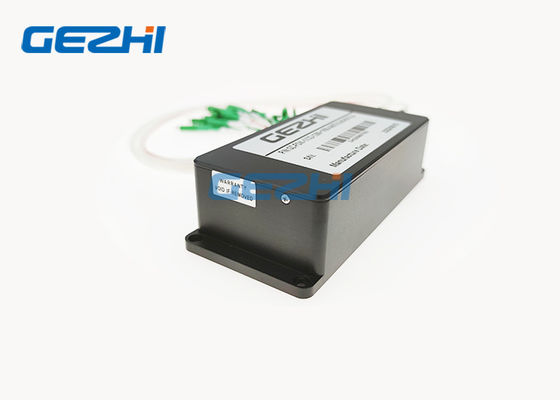

Công tắc 1x32 sợi quang SM hình ảnh
Băng hình
|
