| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-2x2F |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

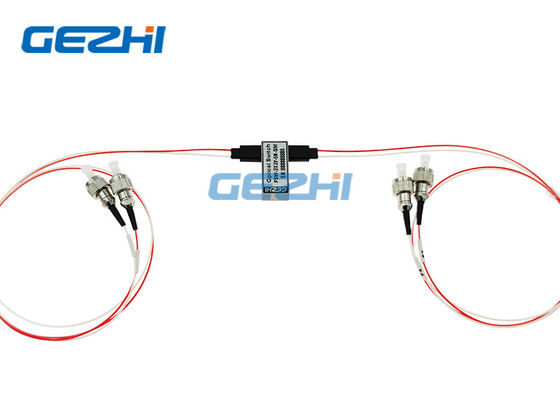

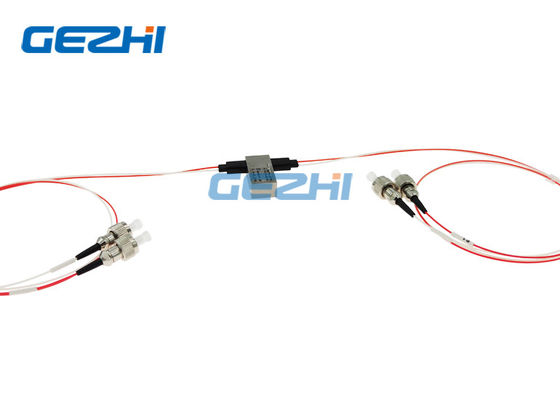

Công tắc quang học 2x2 đầy đủ không bị chặn và xuyên qua
Bộ chuyển mạch quang 2x2 đầy đủ của GEZHI Photonics Co., Ltd với trạng thái quang Xuyên và Xuyên.Nó được sử dụng trong Chặn kênh, giải pháp thêm / thả cấu hình với độ méo quang học thấp và độ tin cậy cao.
Đặc trưng
Chi phí thấp chưa từng có
Độ méo quang học thấp
Các ứng dụng
Chặn kênh
Sự chỉ rõ
| Thông số | Thông số kỹ thuật | Đơn vị |
| Bước sóng hoạt động | 1260 ~ 1620 (SM) | nm |
| Mất đoạn chèn | ≤1.0 | dB |
| Suy hao phụ thuộc bước sóng | ≤0,25 | dB |
| Mất phân cực phụ thuộc | ≤0.05 | dB |
| Tổn thất phụ thuộc vào nhiệt độ | ≤0,20 | dB |
| Mất mát trở lại | SM≥50 | dB |
| Nói chuyện chéo | SM≥55 | dB |
| Chuyển đổi thời gian | ≤8 | bệnh đa xơ cứng |
| Độ lặp lại | ≤ ± 0,02 | dB |
| Độ bền | ≥107 | lần |
| Điện áp hoạt động | 3 hoặc 5 | V |
| Chuyển loại | Không chốt / chốt | |
| Nhiệt độ hoạt động | －20 ~ ＋ 70 | ℃ |
| Nhiệt độ bảo quản | －40 ~ ＋ 85 | ℃ |
| Công suất quang học | ≤500 | mW |
| Kích thước | 27,0L × 12,5W × 8,4H | mm |
Ghim
| Kiểu | Tuyến quang học | Ổ điện | Cảm biến trạng thái | ||||||
| 2 × 2 đầy đủ | Ghim 1 | Pin 5 | Pin 6 | Pin 10 | Ghim 2-3 | Ghim 3-4 | Ghim 7-8 | Pin 8-9 | |
| Chốt | P1-P4, P2-P3 | - | - | GND | V ＋ | Đóng | Mở | Mở | Đóng |
| P1-P3, P2-P4 | V ＋ | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P4, P2-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3, P2-P4 | V ＋ | - | - | GND | Mở | Đóng | Đóng | Mở | |
Tuyến quang học
Bản vẽ cơ khí
Thông tin đặt hàng
GZ-FSW-2 × 2F
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |
Băng hình
|
|
