| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc bỏ qua quang học |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

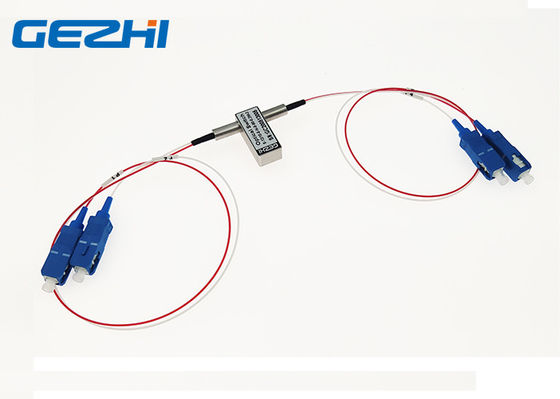

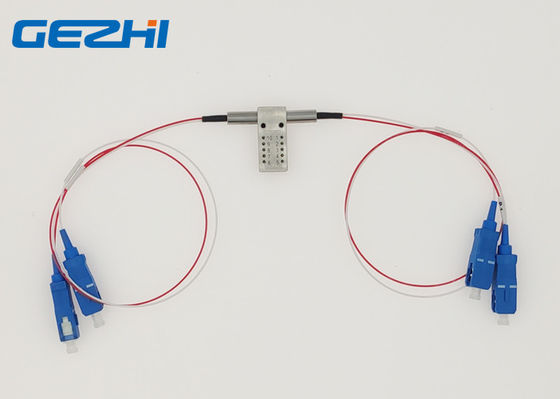

Công tắc bỏ qua quang đơn 2x2 bị chặn trong bảo vệ / khôi phục mạng quang
Công tắc bỏ qua quang đơn 2x2 bị chặn của GEZHI Photonics Co., Ltd, tanh ta quang đường qua các đơn vị hoàn toàn là quang học;tức là không có chuyển đổi quang thành điện thành quang.Không có tổn thất điện hoặc giới hạn băng thông điện trên đường dẫn cáp quang.Đường dẫn quang sẽ chuyển hướng một tín hiệu quang đến thành một sợi quang đầu ra đã chọn.Công tắc bỏ qua quang học 2x2 với các ứng dụng phổ biến cho thiết bị này là định tuyến quang học, bỏ qua hệ thống, khôi phục mạng vòng và kiểm tra vòng lặp.
|
Đặc trưng Cách ly kênh cao Chi phí thấp chưa từng có |
Các ứng dụng Định tuyến tín hiệu quang có thể cấu hình Thêm / thả quang học Bảo vệ / khôi phục mạng quang học Hệ thống kiểm tra mạng |
Sự chỉ rõ
| Thông số | GZ-FSW-2 × 2B | ||
| Dải bước sóng | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Bước sóng hoạt động | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất đoạn chèn | dB | Typ: 0,8 Tối đa: 1,2 | Typ: 0,6 Tối đa: 0,8 |
| Mất mát trở lại | dB | MM≥30 SM≥50 | |
| Xuyên âm | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Độ lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ～ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | |
| Cân nặng | g | 16 | |
| Kích thước | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 có sẵn tùy chỉnh. | |

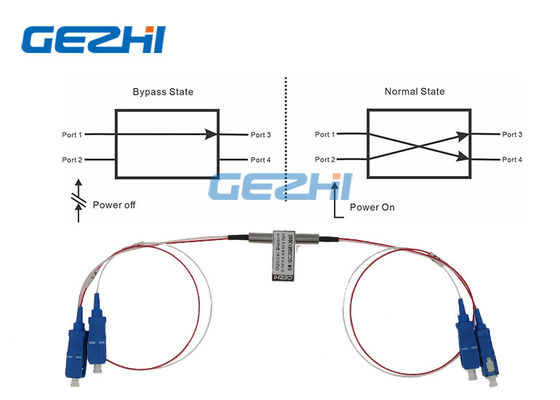

Tuyến quang học
| Trạng thái Một | Trạng thái Hai |
|
|
|
Ghim
| Thông số | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 2 × 2B | Đường dẫn quang học | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Không chốt | P1-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P4, P2-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| chốt | P1-P3 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P4 P2-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở |
|
Thông tin đặt hàng
GZ-FSW-2 × 2B
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |
Băng hình
|
|
