| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-2x2F |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

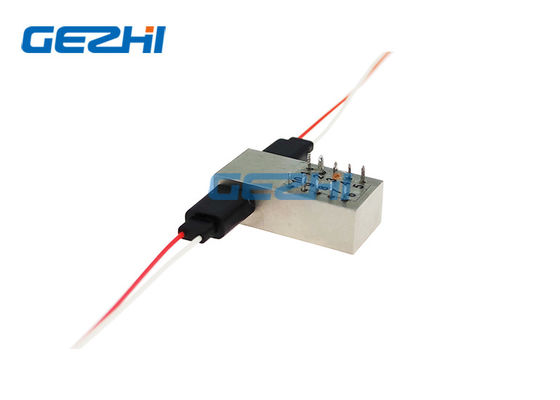

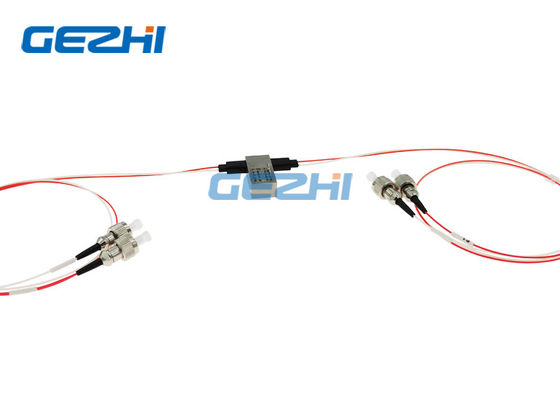

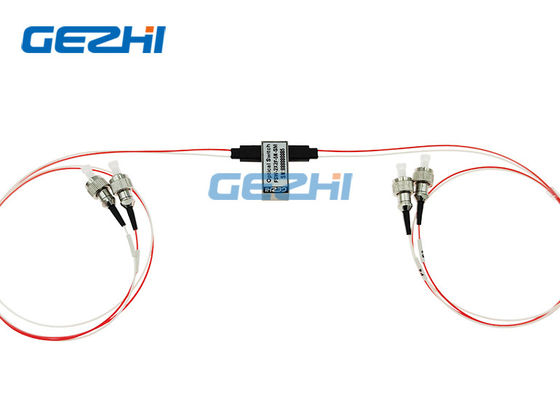

Công tắc quang 1x1 kép bị chặn để chặn kênh

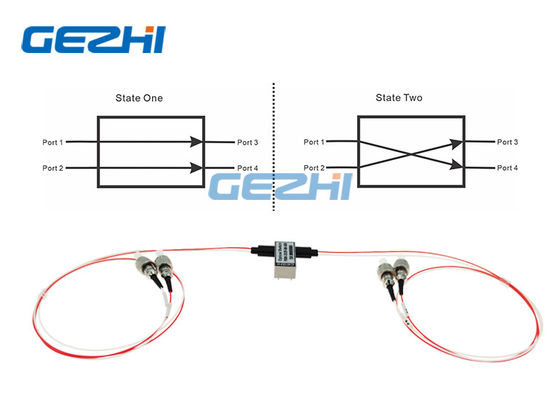

Công tắc quang học 1x1 kép của GEZHI Photonics Co., Ltd cũng có nghĩa là công tắc quang học sợi quang cơ học toàn phần 2x2, với trạng thái quang học Xuyên qua và Xuyên.Nó được sử dụng trong giải pháp thêm / thả cấu hình, Chặn kênh, với độ tin cậy cao và độ méo quang học thấp.
|
Đặc trưng Chốt không an toàn
Chi phí thấp chưa từng có
Độ méo quang học thấp Đường dẫn quang học không chứa Epoxy
Độ tin cậy cao
|
Các ứng dụng Chặn kênh Thêm / thả có thể cấu hình
Giám sát Hệ Thống
Thiết bị đo đạc
|
Sự chỉ rõ
| Thông số | Thông số kỹ thuật | Đơn vị |
| Bước sóng hoạt động | 1260 ~ 1620 (SM) | nm |
| Mất đoạn chèn | ≤1.0 | dB |
| Suy hao phụ thuộc bước sóng | ≤0,25 | dB |
| Mất phân cực phụ thuộc | ≤0.05 | dB |
| Tổn thất phụ thuộc vào nhiệt độ | ≤0,20 | dB |
| Trả lại mất mát | SM≥50 | dB |
| Nói chuyện chéo | SM≥55 | dB |
| Chuyển đổi thời gian | ≤8 | bệnh đa xơ cứng |
| Tính lặp lại | ≤ ± 0,02 | dB |
| Độ bền | ≥107 | lần |
| Điện áp hoạt động | 3 hoặc 5 | V |
| Loại chuyển đổi | Không chốt / chốt | |
| Nhiệt độ hoạt động | －20 ~ ＋ 70 | ℃ |
| Nhiệt độ bảo quản | －40 ~ ＋ 85 | ℃ |
| Công suất quang học | ≤500 | mW |
| Kích thước | 27,0L × 12,5W × 8,4H | mm |
Ghim
| Kiểu | Tuyến quang học | Ổ điện | Cảm biến trạng thái | ||||||
| Đầy đủ 2 × 2 | Ghim 1 | Pin 5 | Pin 6 | Pin 10 | Ghim 2-3 | Ghim 3-4 | Pin 7-8 | Pin 8-9 | |
| Chốt | P1-P4, P2-P3 | - | - | GND | V ＋ | Đóng | Mở | Mở | Đóng |
| P1-P3, P2-P4 | V ＋ | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P4, P2-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3, P2-P4 | V ＋ | - | - | GND | Mở | Đóng | Đóng | Mở | |
Thông tin đặt hàng
GZ-FSW-2 × 2F
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Kết nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |
Tuyến quang học
Bản vẽ cơ khí
Băng hình
|
|
