| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-D2x2B |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |
Công tắc quang đi qua cáp quang kép 2x2 850nm MM
Bộ chuyển mạch quang Dual 2x2 Bypass Fiber của Công ty TNHH GEZHI được thiết kế để cung cấp chức năng kết nối chéo và bỏ qua giữa các kênh Đầu vào và Đầu ra.Nó hoạt động ở bước sóng 850nm.(Có sẵn 1260 ~ 1650nm, 780nm và bước sóng tùy chỉnh. Nó cung cấp khả năng lặp lại tuyệt vời, giảm thiểu chèn và dải nhiệt độ hoạt động rộng.
|
Đặc trưng Mất chèn thấp |
Các ứng dụng Chuyển đổi dự phòng Cấu hình lại và khôi phục mạng cáp quang |
Sự chỉ rõ
| Mô hình | Đơn vị | GZ-FSW-D2x2B | |
| Bước sóng hoạt động | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1620 |
| bước sóng | nm | 850 & 1300 | 1310 & 1550 |
| Mất đoạn chèn | dB | Typ: 1.0 Tối đa: 1.5 | |
| Trả lại lỗ | dB | MM≥30 SM≥50 | |
| Nói chuyện chéo | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Độ lặp lại | dB | ≤ ± 0,02 | |
| Vôn | v | 3,0 hoặc 5,0 ± 0,5 | |
| Cuộc sống hoạt động | Thời gian | ≥107 | |
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | |
| Xử lý năng lượng | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ～ + 70 (loại công nghiệp có sẵn) | |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | |
| Màu sợi |
P1, P1 ': Đen P2, P2': Đỏ P3, P3 ': Xanh P4, P4': Trắng |
||
| Kích thước | mm | 27,0 × 12 × 8,2 | |
| Lưu ý: 1 Trong nhiệt độ hoạt động và SOP.2 Không bao gồm Đầu nối. | |||
GZ-D2x2B-x-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |

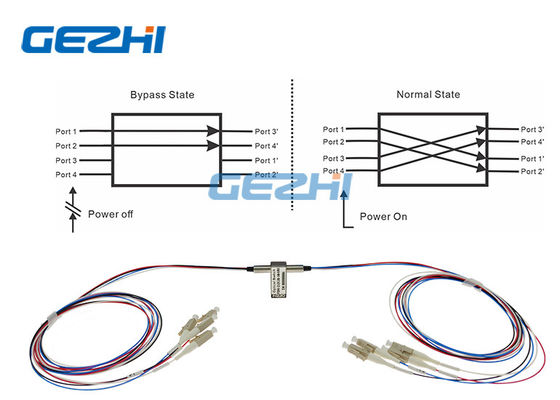

Tuyến quang học

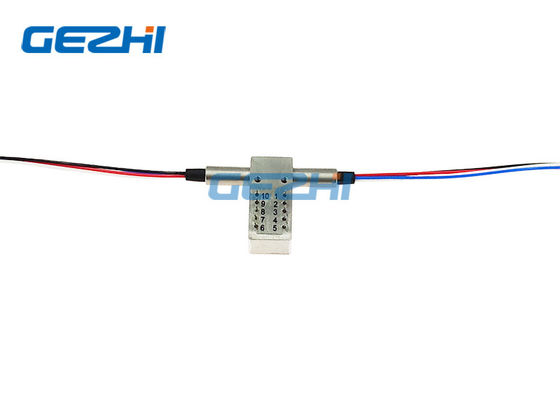

Ghim
| Kiểu | Tiểu bang | Định nghĩa ghim | Quyền lực | Giám sát tình trạng | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Không chốt | A | P1- P3 ' | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P2-P4 ' | ||||||||||
| B | P1-P1 ', P2-P2' | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
| P3-P3 ', P4-P4' | ||||||||||
| Chốt | A | P1- P3 ' | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P2-P4 ' | ||||||||||
| B | P1-P1 ', P2-P2' | V + | GND | - | - | Mở | Đóng | Đóng | Mở |
|
Băng hình
|
|
