| Brand Name: | GEZHI or OEM |
| Số mẫu: | AWCH 96CH |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

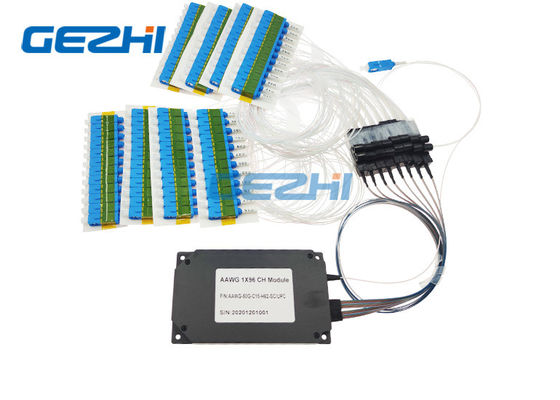

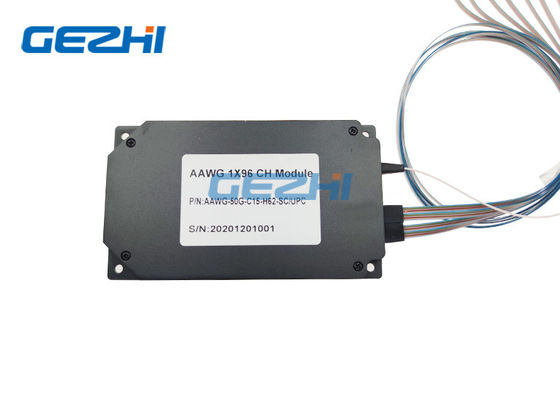

L-Band 96 kênh Mô-đun DWDM Athermal AWG 50Ghz
GEZHI Photonics Co., Ltd Mô-đun AAWG là thành phần chính của khối ghép kênh / tách kênh thiết bị DWDM.AAWG cho phép làm việc trong phạm vi nhiệt độ rộng.Mô-đun AAWG của GEZHI là một thiết bị hoàn toàn thụ động do cung cấp khả năng bù giãn nở nhiệt cho chip.Mô-đun không bao gồm các thành phần của hệ thống yêu cầu cung cấp điện.
Mô-đun AAWG được thiết kế để ghép kênh hoặc phân kênh tín hiệu quang trong băng tần 1525-1565 nm (băng tần C), cấu hình của thiết bị sử dụng từ 40 đến 96 kênh với bước 100 hoặc 50 GHz.Đặc điểm kỹ thuật tùy chỉnh có sẵn như L-Band, v.v.
Đặc trưng
Độ ổn định và độ tin cậy cao
Băng chuyền rộng
Mất chèn thấp
Cách ly kênh cao
Dung lượng cao cho các ứng dụng ngốn dữ liệu
Dựa trên công nghệ AWG a-athermal AWG với các dải chuyền hình Gaussian
Kỹ thuật thủ công sáng tạo cho hiệu suất tối đa với mức độ bảo vệ cao
Các ứng dụng
Trung tâm dữ liệu
Mạng WDM
Viễn thông
Mạng lưới tàu điện ngầm
Ứng dụng CATV
Truy cập mạng
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Min | Max | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 96 | 80, 96 kênh khả dụng | |||
| Khoảng cách kênh | 50 | GHz | |||
| Băng thông 1dB |
0,18 |
nm | Loại Gaussion | ||
| Băng thông 3dB |
0,28 |
nm | |||
| IL | 7 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Ripple | 0,7 | dB | Biến thể mất mát trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Nhiễu xuyên âm liền kề | 22 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| Nhiễu xuyên âm không liền kề | 27 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| Tổng số nhiễu xuyên âm | 20 | dB | Nhiễu xuyên âm tích lũy của tất cả các kênh khác | ||
| Trả lại mất mát | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Tán sắc màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Sơ đồ truyền tín hiệu quang
|
|
