| Brand Name: | GEZHI or OEM |
| Số mẫu: | Công tắc quang 1x2 PM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

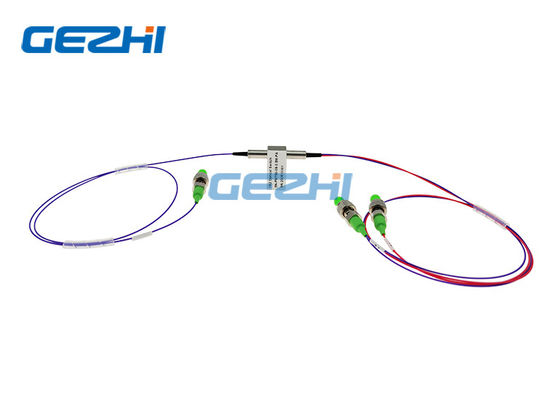

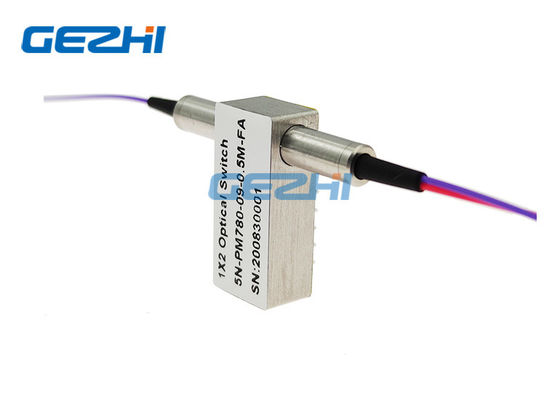

Phân cực 780nm Duy trì công tắc quang 1x2 PM
Bộ chuyển mạch quang PM của GEZHI Photonics Co., Ltd Dòng thiết bị chuyển mạch sợi quang duy trì phân cực duy trì các thiết bị chuyển mạch sợi quang là thiết bị vi quang có cổng 1X1 và cổng 1 × 2 được xây dựng bằng sợi PM Panda.Các thiết bị này có thể chuyển đầu vào quang thành một trong hai đầu ra mà vẫn duy trì sự phân cực của tín hiệu. Dòng công tắc quang PM cho phép hoạt động hai chiều.Và được sử dụng rộng rãi trong lĩnh vực chéo quang, mạng PON và hệ thống kết nối, bảo vệ vòng sợi quang và giám sát mạng.Đối với nhiều ứng dụng khác nhau, các biến thể có chốt cũng như không chốt đều có sẵn.Dòng Công tắc Quang học được đặc trưng với suy hao chèn thấp, dải bước sóng hoạt động rộng, tỷ lệ tắt cao, độ ổn định và độ tin cậy tuyệt vời.
Đặc trưng
Mất chèn thấp
Tỷ lệ tuyệt chủng cao
Dải bước sóng rộng
Hoạt động hai hướng
Độ ổn định và độ tin cậy tuyệt vời
Các ứng dụng
Phân cực duy trì hệ thống quang học
OADM có thể cấu hình lại
Bảo vệ và khôi phục mạng quang
Hệ thống kết nối và chữ thập quang học
Thiết bị đo lường, kiểm tra và đo lường
Sự chỉ rõ
|
Thông số |
GZ-FSW-1 × 2-PM | |||
| Bước sóng hoạt động | nm | 780± 10 / 850 ± 10 | 980 ± 10/1064 ± 10 | 1310,1480,1550± 30 |
| Mất đoạn chèn | dB | Loại: 1,2 Tối đa: 1,5 | Typ: 1.0 Tối đa: 1.2 | Typ: 0,6 Tối đa: 1,0 |
| Trả lại mất mát | dB | ≥40 | ≥50 | ≥55 |
| Xuyên âm | dB | ≥40 | ≥55 | ≥55 |
| Độ lặp lại | dB | ≤ ± 0,02 | ||
|
Nguồn cấp |
V | 3.0 hoặc 5.0 | ||
| Cả đời | Thời gian | ≥107 | ||
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | ||
| Công suất truyền tải | mW | ≤500 | ||
| Nhiệt độ hoạt động | ℃ | -20 ~ + 70 | ||
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | ||
| Kích thước | mm | (L) 27 × (W) 12,0 × (H) 8,2 | ||
Lưu ý: 1. Tùy chỉnh có sẵn.

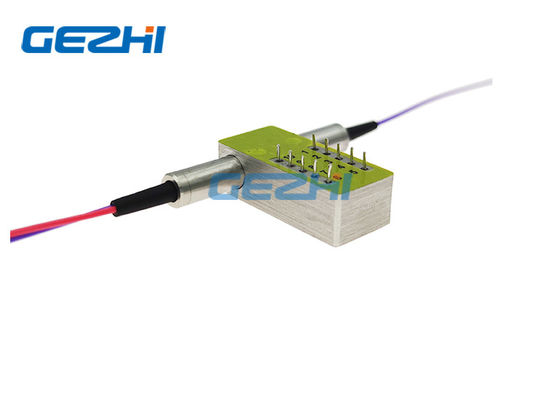

Ghim
| Loại | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 1 × 2 | kênh | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Chốt | P1-P2 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P2 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở | |
Tuyến quang học
| Trạng thái Một | Trạng thái Hai |
|
|
|
Thông tin đặt hàng công tắc quang 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
|
1x1 1x2 |
780 = 780nm 850 = 850nm 980 = 980nm 1064 = 1064nm 1310 = 1310nm 1480 = 1480nm 1550 = 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
PM = sợi PM X = Những người khác |
25 = 250um 90 = 900um X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
00 = Không có FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LP / APC X = Những người khác |
Băng hình
|
