| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ lọc WDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

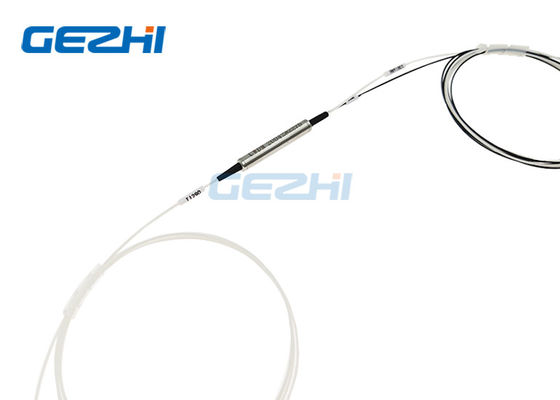

Cách ly cao> 50dB Bộ lọc WDM Truyền 1550nm, Phản xạ 1310 + 1490nm
WDM Triplex PON cách ly cao dựa trên công nghệ Màng lọc mỏng (TFF).được sử dụng để tách hoặc kết hợp hai hoặc nhiều bước sóng, thường là trong các hệ thống FTTH.Thiết bị này nổi tiếng bởi cách ly cao như cách ly truyền> 50dB, và cách ly tiếp nhiên liệu> 35dB.Chúng cung cấp suy hao chèn rất thấp, suy giảm phụ thuộc phân cực thấp và ổn định môi trường tuyệt vời.
Chúng tôi có thể cung cấp Bộ lọc WDM bước sóng tùy chỉnh khác nhau.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Tham số | T1550nm R1310 & 1490nm WDM |
|---|---|
| Dải bước sóng hoạt động (Băng thông) | T1528 ~ 1620nm |
| Dải bước sóng hoạt động (Băng phản xạ) | 1260-1360 nm & 1480-1500 nm |
| Mất chèn (Băng thông qua) | ≤ 0,8 dB |
| Mất chèn (Băng phản xạ) | ≤ 0,6 dB |
| Cô lập (Băng chuyền) | ≥ 50 dB |
| Cô lập (Băng tần phản chiếu) | ≥ 35 dB |
| Ripple | ≤ 0,3 dB |
| Trả lại mất mát | ≥ 50 dB |
| Định hướng | ≥ 50 dB |
| Xử lý công suất tối đa | 300 mW |
| Nhiệt độ hoạt động | -5 ° C ~ + 70 ° C |
| Nhiệt độ bảo quản | -40 ° C ~ + 85 ° C |
| Kích thước gói - Ống lỏng 900µm hoặc sợi trần | 5,5mm (Φ) x 38,0mm (L) |
Lưu ý 1: Tất cả các giá trị được chỉ định không có đầu nối.
Lưu ý 2: Các thông số kỹ thuật hiệu suất cao hơn có sẵn theo yêu cầu.

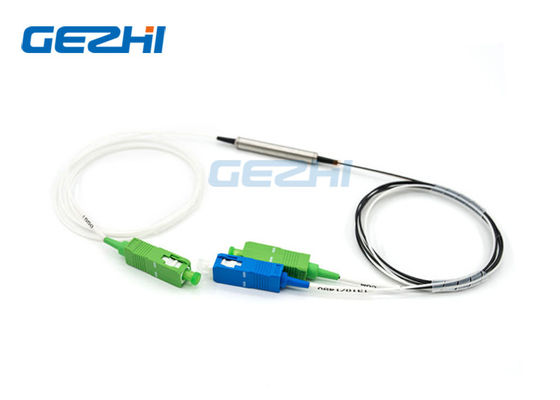

Bộ lọc PON ba lần cách ly cao WDM
Thông tin đặt hàng:
| A | B | C | D | E |
| Bước sóng | Loại ống | Chiều dài sợi (Bao gồm trình kết nối) |
Kết nối | Kích thước |
|
HISOT15R13 / 14 = T1550 R1310 / 1490 Loại cách ly cao |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Những người khác |
05 = 0,5m ± 0,05m 10 = 1,0m ± 0,05m 15 = 1,5m ± 0,05m X = Những người khác |
00 = Không có FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Những người khác |

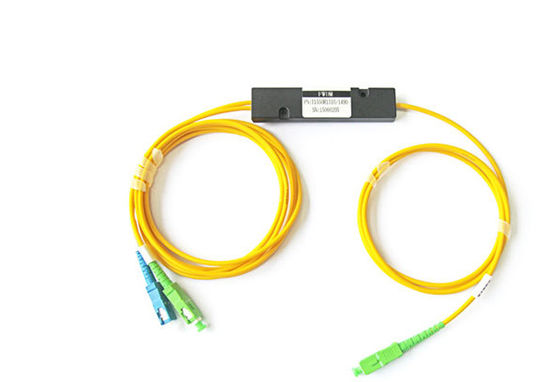

5535 = Φ5,5 × 35mm 5538 =Φ5,5 × 38mm 4225 = Φ4,2 × 25mm 9021 = 90 × 20 × 10mm X = Tùy chỉnh |
|
|
