| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x96 AAWG |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

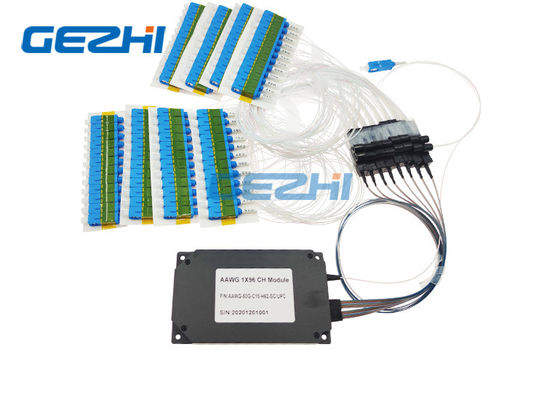

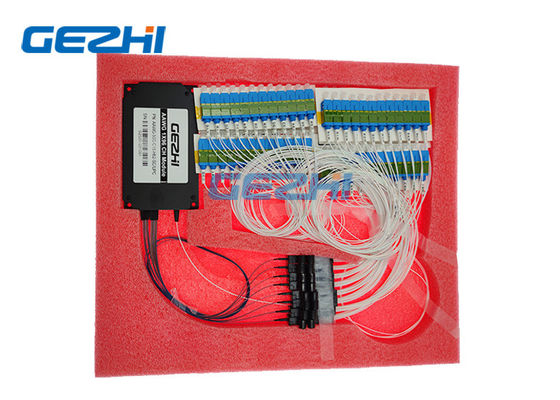

Suy hao chèn thấp 1x96 Mô-đun AWG DWDM Athermal AWG
Bộ phân kênh / phân kênh theo bước sóng cách tử mảng ống dẫn sóng (AWG) kết hợp và tách các tín hiệu quang của các bước sóng khác nhau để sử dụng trong hệ thống WDM.Athermal AWG 50GHz này đạt được hiệu suất cao nhờ thiết kế tối ưu hóa và chế tạo chính xác.Có sẵn lên đến 96ch cho toàn bộ băng tần C với hình dạng bộ lọc đỉnh phẳng.Đặc điểm kỹ thuật tùy chỉnh có sẵn như L-Band, v.v.
GEZHI Photonics Co., Ltd Mô-đun AAWG là thành phần chính của khối ghép kênh / tách kênh thiết bị DWDM.AAWG cho phép làm việc trong phạm vi nhiệt độ rộng.Mô-đun AAWG của GEZHI là một thiết bị hoàn toàn thụ động do cung cấp khả năng bù giãn nở nhiệt cho chip.Mô-đun không bao gồm các thành phần của hệ thống yêu cầu cung cấp điện.
Đặc trưng
Mất chèn thấp
Cách ly kênh cao
Độ ổn định và độ tin cậy cao
Băng chuyền rộng
Dung lượng cao cho các ứng dụng ngốn dữ liệu
Dựa trên công nghệ AWG a-athermal AWG với các dải chuyền hình Gaussian
Các ứng dụng
Mạng lưới tàu điện ngầm
Trung tâm dữ liệu
Mạng WDM
Ứng dụng CATV
Viễn thông
Truy cập mạng
Sự chỉ rõ
| Tham số | Thông số kỹ thuật | Đơn vị | Bình luận | ||
| Min | Max | ||||
| Kênh đầu vào | 1 | ||||
| Kênh đầu ra | 96 | 80, 96 kênh khả dụng | |||
| Khoảng cách kênh | 50 | GHz | |||
| Băng thông 1dB |
0,18 |
nm | Loại Gaussion | ||
| Băng thông 3dB |
0,28 |
nm | |||
| IL | 7 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| IL UNI. | 1 | dB | |||
| Ripple | 0,7 | dB | Biến thể mất mát trong băng thông ITU | ||
| PDL | 0,5 | dB | Tối đagiá trị trong băng thông ITU | ||
| Nhiễu xuyên âm liền kề | 22 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| Nhiễu xuyên âm không liền kề | 27 | dB | Trường hợp tồi tệ nhất trong băng thông ITU | ||
| Tổng số nhiễu xuyên âm | 20 | dB | Nhiễu xuyên âm tích lũy của tất cả các kênh khác | ||
| Trả lại mất mát | 40 | dB | |||
| Công suất quang liên tục tối đa | 250 | mW | Công suất quang đầu vào tối đa | ||
| Tán sắc màu (CD) | -20 | +20 | ps / nm | ||
| PMD | 0,5 | ps | |||
Sơ đồ truyền tín hiệu quang
Thông tin đặt hàng
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| khoảng cách | Loại chip | Số kênh | Kênh đầu tiên | Chiều dài sợi đầu vào | Chiều dài sợi đầu ra | Đầu nối vào / ra | |
| Athermal AWG |
05 = 50 GHz 10 = 100 GHz 20 = 200 GHz |
F = Mặt phẳng G = Gaussian |
32 = 32CH 40 = 40CH 48 = 48CH 80 = 80CH 96 = 96CH XX = Chỉ định |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = Chỉ định |
05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,0m 25 = 2,5m XX = Chỉ định |
05 = 0,5m 10 = 1,0m 15 = 1,5m 20 = 2,0m 25 = 2,5m XX = Chỉ định |
0 = Không có LP = LC / PC LA = LC / APC SP = SC / PC SA = SC / APC FP = FC / PC FA = FC / APC X = Chỉ định |
|
|
