| Brand Name: | GEZHI or OEM |
| Số mẫu: | 1x2FWDM-R / B |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

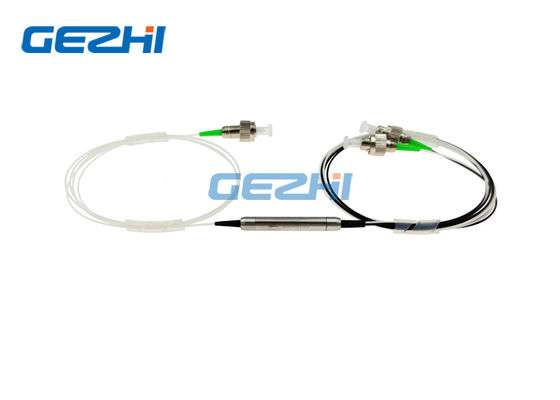

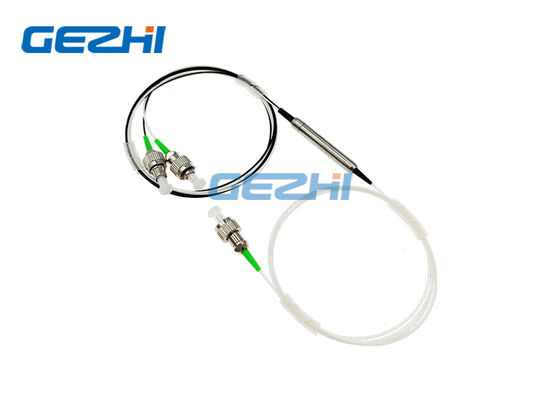

Bộ lọc C-Band Red / Blue Pass MWDM 1x2 DWDM Splitter
Micro-Optics WDM này sử dụng công nghệ phủ màng mỏng và thiết kế độc quyền của bao bì vi quang liên kết kim loại không chảy.Nó cung cấp suy hao chèn thấp, cách ly kênh cao, độ nhạy nhiệt độ thấp và đường dẫn quang không chứa epoxy.
GEZHI Photonics CO., Ltd's cung cấp các đầu nối và bộ lọc băng tần tùy chỉnh để đáp ứng các ứng dụng và điều khiển đặc biệt. Các bộ lọc có sẵn với ống thép, giá treo 2 khe 1U, Mô-đun có thể cắm được hoặc hộp ABS.
| Đặc trưng | Ứng dụng |
|
|
Thông số kỹ thuật hiệu suất
| Kiểu | FWDM | ||
| Bước sóng kênh vượt qua | nm | 1547 ~ 1561 (Đỏ) | 1530 ~ 1543.2 (Xanh lam) |
| Kênh phản xạ Bước sóng | nm | 1530 ~ 1543.2 (Xanh lam) | 1547 ~ 1561 (Đỏ) |
| Vượt qua mất chèn kênh | dB | ≤0,60 | |
| Mất chèn kênh phản chiếu | dB | ≤0,40 | |
| Kênh Ripple | dB | ≤0,3 | |
| Cách ly kênh liền kề | dB | ≥30 | |
| Cách ly kênh Express | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps / nm | ≤0.1 | |
| Định hướng | dB | ≥55 | |
| Trả lại mất mát | dB | ≥50 | |
| Xử lý năng lượng | mW | 300 | |
| Nhiệt độ hoạt động | ℃ | -5 ~ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 | |
| Kích thước gói hàng | mm | φ5,5x35 | |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Mất đoạn chèn không bao gồm đầu nối, mỗi đầu nối sẽ thêm mất 0,2dB.
3. Bước sóng khác có thể được thực hiện theo yêu cầu của khách hàng.Ví dụ, L-Band R / B, C / L Band.
Thông tin đặt hàng
| Bước sóng | Thông số gói | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| R / B = Bước sóng Đỏ / Xanh lam |
1 = Φ5,5mm × 35mm 2 = 90 × 20 × 10 mm 3 = 100 × 80 × 10,5 mm 4 = 120 × 80 × 18 mm 5 = 140 × 115 × 18 mm 6 = 19 ”1U Rackmount X = Những người khác |
9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
05 = 0,5m 10 = 1,0m 15 = 1,5m X = Những người khác |
OO = Không có FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Những người khác |
Giải pháp sợi quang đơn DWDM với bộ lọc dải C màu đỏ / xanh lam
Các bước sóng truyền qua sợi tối được tách thành hai dải quang phổ bằng cách sử dụng Bộ lọc dải C màu đỏ / xanh lam ở cả hai đầu của sợi tối.Nó làm cho nó có thể sử dụng một sợi cáp cho cả truyền và nhận, do đó tối đa hóa đáng kể đầu tư và giảm chi phí.
GEZHI cũng cung cấp Bộ lọc màu đỏ / xanh lam tùy chỉnh WDM, 100Ghz DWDM Mux Demux, Mô-đun CWDM, Mô-đun 40 kênh AWG, Bộ chuyển mạch quang 2x2, v.v.
|
|
