| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-2x2F |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

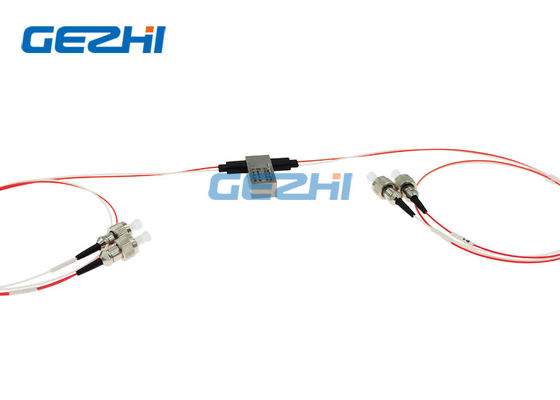

Bộ chuyển mạch quang 1310 / 1550nm Full 2 × 2 SM Hai chiều
Công tắc quang 2x2F của GEZHI Photonics Co., Ltd kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành một sợi quang đầu ra đã chọn.Nó được sử dụng trong Chặn kênh, giải pháp thêm / thả cấu hình với độ méo quang học thấp và độ tin cậy cao.Các công tắc quang học hai chiều 2x2 này, có hai đầu vào và hai đầu ra, với trạng thái quang Qua và Chéo.
|
Đặc trưng
|
Các ứng dụng
|
Sự chỉ rõ
| Thông số | Thông số kỹ thuật | Đơn vị |
| Bước sóng hoạt động | 1260 ~ 1650 (SM) | nm |
| Mất đoạn chèn | ≤1.0 | dB |
| Suy hao phụ thuộc bước sóng | ≤0,25 | dB |
| Mất phân cực phụ thuộc | ≤0.05 | dB |
| Tổn thất phụ thuộc vào nhiệt độ | ≤0,20 | dB |
| Trả lại mất mát | SM≥50 | dB |
| Nói chuyện chéo | SM≥55 | dB |
| Chuyển đổi thời gian | ≤8 | bệnh đa xơ cứng |
| Độ lặp lại | ≤ ± 0,02 | dB |
| Độ bền | ≥107 | lần |
| Điện áp hoạt động | 3 hoặc 5 | V |
| Loại chuyển đổi | Không chốt / chốt | |
| Nhiệt độ hoạt động | －20 ~ ＋ 70 | ℃ |
| Nhiệt độ bảo quản | －40 ~ ＋ 85 | ℃ |
| Công suất quang học | ≤500 | mW |
| Kích thước | 27,0L × 12,5W × 8,4H | mm |

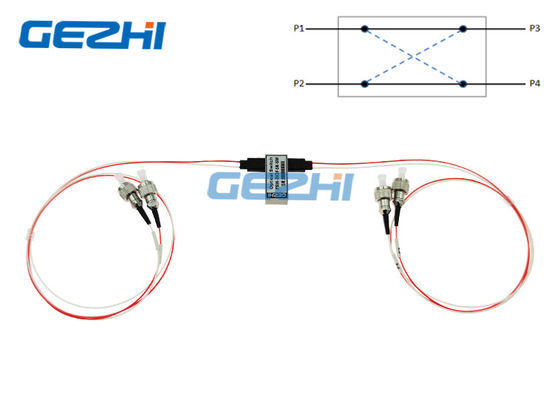

Tuyến quang học

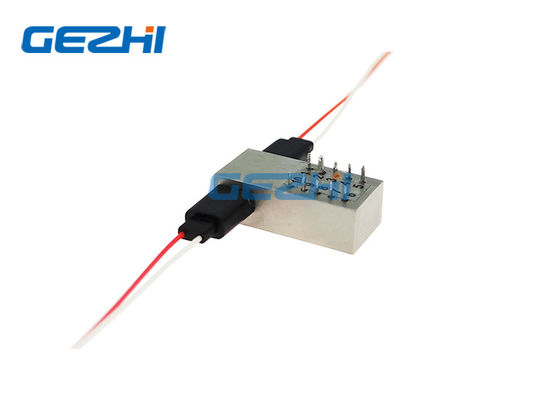

Ghim
| Kiểu | Tuyến quang học | Ổ điện | Cảm biến trạng thái | ||||||
| Đầy đủ 2 × 2 | Ghim 1 | Pin 5 | Pin 6 | Pin 10 | Ghim 2-3 | Ghim 3-4 | Ghim 7-8 | Pin 8-9 | |
| Chốt | P1-P4, P2-P3 | - | - | GND | V ＋ | Đóng | Mở | Mở | Đóng |
| P1-P3, P2-P4 | V ＋ | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P4, P2-P3 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3, P2-P4 | V ＋ | - | - | GND | Mở | Đóng | Đóng |
Mở
|
|
Thông tin đặt hàng
GZ-FSW-2 × 2F
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |
Bản vẽ cơ khí
GEZHI Photonics Co., Ltd là nhà máy chủ yếu sản xuất DWDM, Mô-đun AWG DWDM, CWDM, Bộ lọc WDM, Bộ chuyển quang cơ học như 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 và 1xN Bộ chuyển mạch quang đa kênh, Quang Thiết bị chuyển mạch, Công tắc quang MEMS, MEM VOA, Dây vá quang, v.v.
