| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-FSW-1x1 |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

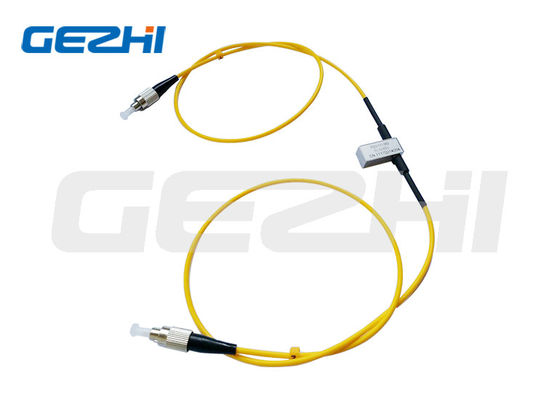

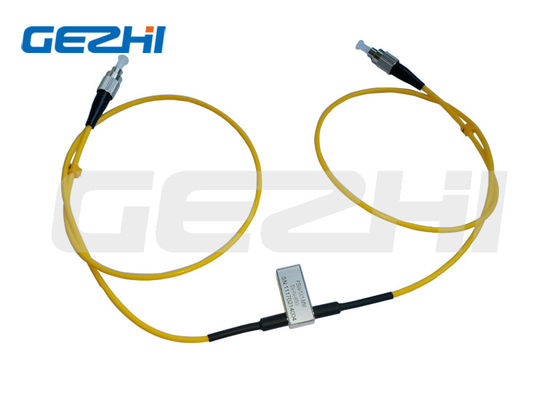

Công tắc cắt quang học 1x1 Single Pole Single Throw
Công tắc cắt quang 1x1 của GEZHI được thiết kế để sử dụng trong các mạng truyền thông cáp quang và các thiết bị đo lường.Công tắc cắt quang 1x1 bao gồm hai cổng truyền có chọn lọc, chuyển hướng hoặc chặn nguồn quang trong một đường truyền cáp quang.
Các Công tắc cắt quang 1x1 được kích hoạt để chọn hoặc thay đổi giữa hai trạng thái.Do đó, nó tiêu thụ năng lượng điện thấp để vận hành công tắc quang.
Đặc trưng
Chế độ đơn hoặc nhiều chế độ tùy chọn
Dải bước sóng hoạt động rộng
Gói niêm phong đường may
Chốt không an toàn và không chốt
Độ méo quang học thấp
Mất chèn thấp
Rất ổn định và đáng tin cậy
Thời gian chuyển đổi ngắn
Thiết kế nhỏ gọn, kích thước thu nhỏ
Không chứa Epoxy trên Đường dẫn quang học
Các ứng dụng
Chuyển mạng
R & D trong Phòng thí nghiệm
Chặn kênh
Tích hợp mô-đun và hệ thống
Thiết bị, kiểm tra và đo lường
Cảm biến sợi quang
Mạng lưới khu vực đô thị
Giám sát Hệ Thống
Bảo vệ và khôi phục mạng
Sự chỉ rõ
| Thông số | GZ-FSW-1 × 1 | ||
| Dải bước sóng | nm | 850 ± 40/1300 ± 40 | 1260 ～ 1650 |
| Bước sóng hoạt động | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Mất đoạn chèn | dB | Typ: 0,5 Tối đa: 0,8 | Typ: 0,5 Tối đa: 0,8 |
| Trả lại mất mát | dB | MM≥30 SM≥50 | |
| Xuyên âm | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0,25 | |
| TDL | dB | ≤0,25 | |
| Độ lặp lại | dB | ≤ ± 0,02 | |
| Nguồn cấp | v | 3.0 hoặc 5.0 | |
| Cả đời | lần | ≥107 | |
| Chuyển đổi thời gian | bệnh đa xơ cứng | ≤8 | |
| Công suất truyền tải | mW | ≤500 | |
| Nhiệt độ hoạt động | ℃ | -20 ～ + 70 | |
| Nhiệt độ bảo quản | ℃ | -40 ～ + 85 | |
| Cân nặng | NS | 16 | |
| Kích thước | mm | (L) 27,0 × (W) 12,0 × (H) 8,2 | |
Thông tin đặt hàng
GZ-FSW-1x2-x-xx-xxx-xx-xx
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |
Ghim
| Kiểu | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 1 × 1 | Ghim 1 | Pin 5 | Pin 6 | Pin 10 | Ghim 2-3 | Ghim 3-4 | Ghim 7-8 | Pin 8-9 | |
| Chốt | P1-P2 | - | - | GND | V + | Gần | Mở ra | Mở ra | Gần |
| Đóng nhẹ | V + | GND | - | - | Mở ra | Gần | Gần | Mở ra | |
| Không chốt | P1-P2 | - | - | - | - | Gần | Mở ra | Mở ra | Gần |
| Đóng nhẹ | V + | - | - | GND | Mở ra | Gần | Gần | Mở ra | |
Tuyến quang học
| Trạng thái Một | Trạng thái Hai |
|
|
Kích thước
Băng hình
|
|
