Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Công tắc quang Rackmount | Bước sóng: | 1310 & 1550nm |
|---|---|---|---|
| Kênh: | 1x32 | Kết nối: | FC / PC |
| Cổng giám sát: | RJ45 、 RS-232 | Kích thước: | 2U: 483 x 230 x 89mm |
| Điểm nổi bật: | Bộ chuyển mạch sợi quang FC PC,Bộ chuyển mạch sợi quang 1x32,Bộ chuyển mạch mạng quang 1550nm |
||

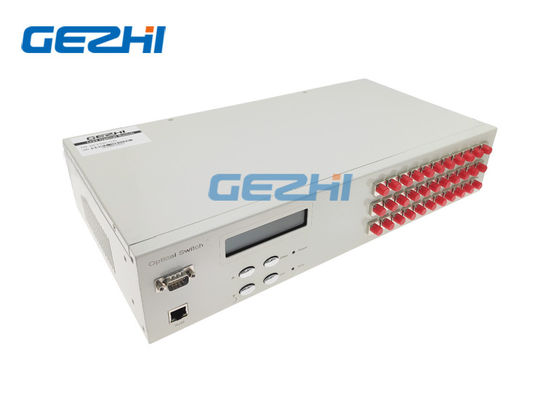

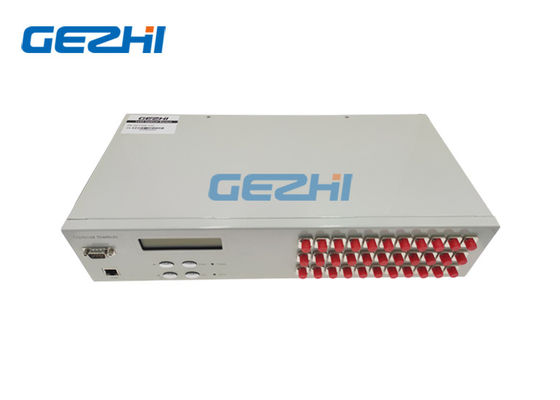

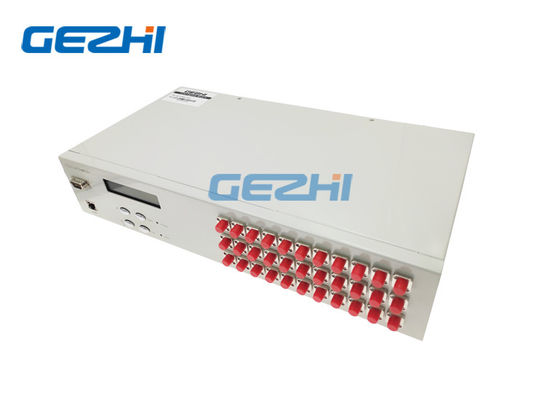

Thiết bị chuyển mạch sợi quang 1x32 để truyền mạng quang
Bộ chuyển mạch quang gắn giá đỡ GEZHI 1X32 cho phép kết nối tự động và có thể lặp lại của một sợi quang thông thường với 32 sợi đầu ra hoặc đầu vào.Công tắc cáp quang 1x32 Rack Mount này là hai hướng và có thể được sử dụng theo hướng 1x32 hoặc 32x1.
Công tắc quang Rack Mount 1X32 cho phép kết nối tự động và có thể lặp lại của một sợi quang thông thường với 32 sợi đầu ra hoặc đầu vào.Tất cả các thiết bị chuyển mạch quang này đều có hai hướng và có thể được sử dụng theo hướng 1x32 hoặc 32x1. Công tắc quang gắn trên giá đỡ có thể được lựa chọn thủ công từ bảng điều khiển phía trước hoặc điều khiển thông qua cổng RS232, cổng Ethernet. Kích thước 1xN lên đến 1x128.
Các ứng dụng
FITL
Đo lường tự động
Hệ thống giám sát và bảo trì cáp
Giám sát từ xa mạng quang
Đặc trưng
Suy hao chèn thấp, chuyển đổi nhanh
SerialNet, Độ tin cậy cao, Độ ổn định cao
Điều khiển RS232 và Quản lý từ xa Ethernet
Tín hiệu truyền dẫn trong suốt.Độ ổn định và độ tin cậy cao.
Bảng hiển thị LED.Hiển thị trực quan, Hoạt động thuận tiện.
Có thể thiết lập kênh và khoảng thời gian quét tự động.
Sự chỉ rõ
| Thông số | Đơn vị | Các chỉ số |
| Số kênh | 1xN (N≤32) | |
| Dải bước sóng | nm | 1260 ~ 1650 |
| Bước sóng thử nghiệm | nm | 1310/1550 |
| Mất đoạn chèn | dB | Typ: ≤0.8dB, Max: ≤1.5 dB |
| Độ lặp lại | dB | ≤ ± 0,02 |
| Trả lại mất mát | dB | ≥ 45 |
| Xuyên âm | dB | ≥ 70 |
| WDL | dB | ≤ 0,25 |
| PDL | dB | ≤ 0,05 |
| Công suất quang học | mW | ≤ 500 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | ≤10 ms (Thời gian chuyển đổi trình tự của kênh liền kề) |
| Loại sợi | SM (9 / 125um) | |
| Tư nối | FC / PC, FC / APC | |
| Cổng giám sát | RJ45, RS-232 | |
|
Cung cấp năng lượng làm việc (Loại ổ cắm) |
V |
AC: 85 ～ 265 (50 / 60Hz) |
| Sự tiêu thụ năng lượng | W | ＜ 10 |
| Nhiệt độ hoạt động | ℃ | -10 ～ 60 |
| Kích thước | mm | 2U: 483 x 230 x 89 |

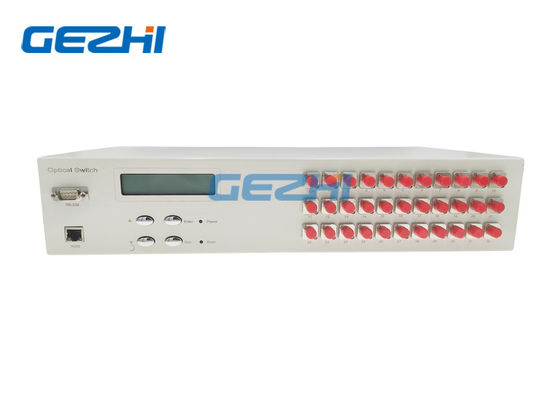

Ban giải thích:
◆ RJ45:Giao diện quản lý mạng truyền thông;
◆ RS-232: Rs- giao diện nối tiếp;Giao diện truyền thông nối tiếp RS232;
◆ LCD:Thiết bị hiển thị thông tin trực tiếp;
◆ ▲: Phím để di chuyển lên; ▼: Phím để di chuyển xuống; Vào: Chìa khóa để xác định; Thoát ra: Phím để hủy.
◆ Quyền lực: Đèn nguồn; Lỗi: đèn sự cố;
◆ com,1 ~ 32:Giao diện sợi quang;
Bảng điều khiển phía sau
◆ AC: 85 ~ 265V: Giao diện dây nguồn;
◆ BẬT / TẮT: Công tắc chủ của nguồn điện;
Thông tin đặt hàng
| n | MỘT | NS | NS | NS | E | NS |
| Kênh | Bưu kiện | Chế độ | Bước sóng | Loại điện áp | Loại sợi | Tư nối |
| 1 ~ 32 32 ~ 64 64 ~ 128 128 ~ 256 |
1U 2U 3U 4U 6U 8U X: Khác |
S: SM M: MM X: Khác |
85: 850nm 13: 1310nm 15: 1550nm 13/15: 1310 / 1550nm X: Khác |
AC: 85-264V DC: 36-72V AC / DC: 220V & 48V |
5: 50/125 6: 62,5 / 125 9: 9/125 X: Khác |
FP: FC / PC FA: FC / APC SP: SC / PC SA: SC / APC STP: ST / PC LP: LC / PC LA: LC / APC X: Khác |
