| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ lọc WDM |
| MOQ: | 1 cái |
| giá bán: | có thể đàm phán |
| Delivery Time: | 5-8 NGÀY LÀM VIỆC |
| Payment Terms: | T / T, Western Union |

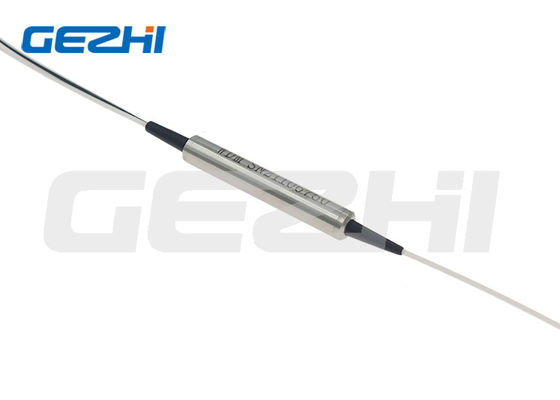

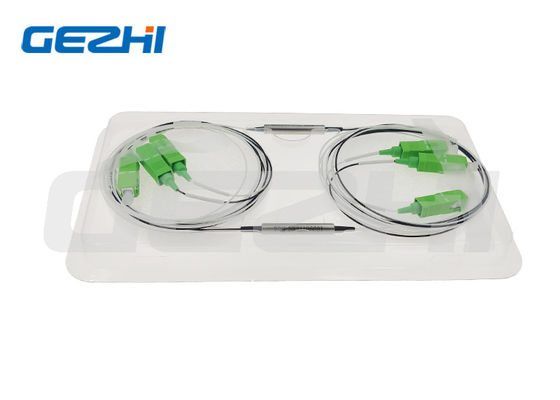

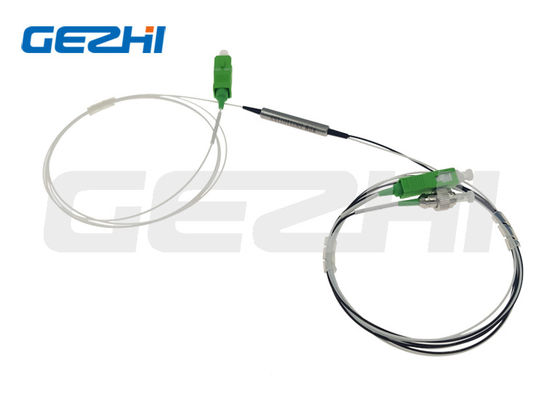

Truyền 1620nm Phản xạ 1310/1490 / 1550nm 1x2 Bộ lọc ống WDM cho OTDR
Bộ lọc quang học là một công cụ được sử dụng để lựa chọn bước sóng, có thể chọn các bước sóng cần thiết từ một số lượng lớn các bước sóng và loại bỏ các bước sóng bổ sung.Nó có thể được sử dụng trong việc lựa chọn bước sóng, bộ lọc nhiễu của bộ khuếch đại quang, cân bằng độ lợi, ghép / phân kênh quang.
Bộ lọc sợi quang WDM FTTX 1625nm FWDM-1625 được chế tạo bởi các thành phần quang học đặc biệt và công nghệ tiên tiến, nó có thể cho bước sóng 1260-1590nm đi qua nhưng phản xạ hiệu quả bước sóng 1600-1670nm.Sản phẩm này chủ yếu được sử dụng trong thử nghiệm trực tuyến cáp quang.Nó là thành phần lý tưởng của bộ lọc sợi quang 1625 / 1650nm.
|
Đặc trưng |
Các ứng dụng |
|
|
Sự chỉ rõ
| Tham số | Sự chỉ rõ | |
| Bước sóng trung tâm (nm) | 1625 | |
| Bước sóng băng thông qua (nm) | 1600 ~ 1670 | |
| Bước sóng phản xạ (nm) | 1260 ~ 1590 | |
| Mất đoạn chèn | Vượt qua (C → T) @PB | ≤0,8 |
| Phản ánh (C → R) @SB | ≤0,6 | |
| Cô lập (Vượt qua) | ≥40 | |
| Cô lập (Tham khảo) | ≥15 | |
| Định hướng (dB) | ≥55 | |
| Suy hao trở lại (dB) | ≥45 | |
| PDL (dB) | ≤0,10 | |
| Độ ổn định nhiệt mất chèn (dB) | ≤0,005 | |
| Xử lý công suất (mW) | ≤500 | |
| Nhiệt độ hoạt động (℃) | 0 ~ +70 | |
| Nhiệt độ bảo quản (℃) | -40 ~ +85 | |
| Kích thước (mm) | Φ5,5xL35mm | |
Lưu ý: Các thông số kỹ thuật hiệu suất cao hơn có sẵn theo yêu cầu.
Thông tin đặt hàng:
| FWDM | Bước sóng vượt qua | Loại mô-đun | Loại cáp | Chiều dài sợi | tư nối |
| FWDM | 1625nm | 00 = Ống thủy tinh S1 = Φ5,5x35mm A0 = 90x20x10mm A1 = Hộp ABS 100x80x10mm A2 = Hộp ABS 120x80x18mm A3 = Hộp ABS 140x115x15mm L1 = LGX 129 * 29 * 130mm L2 = LGX insert trong 2slot Rack L4 = LGX insert trong 4slot Rack R1 = 19 "1 U Rack R2 = 2 khe cắm 19 ″ 1U Rack R4 = 4 khe cắm 19 ″ 1U Rack X = Tùy chỉnh |
00 = sợi trần 09 = 900um ống rời 20 = 2.0mm 30 = 3.0mm |
05 = 0,5m 10 = 1,0m 15 = 1,5m X = Tùy chỉnh |

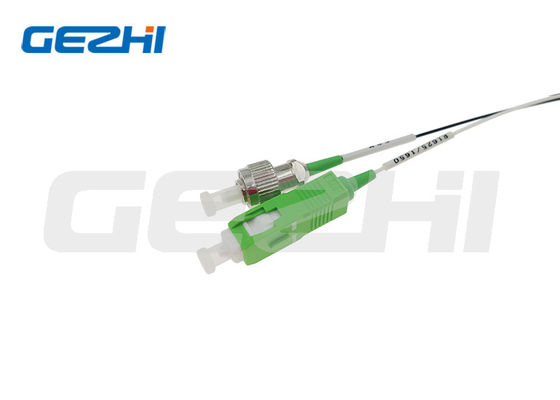

00 = không LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Tùy chỉnh |
|
|
