| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-1x2-13 / 15 |
| MOQ: | 1pc |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

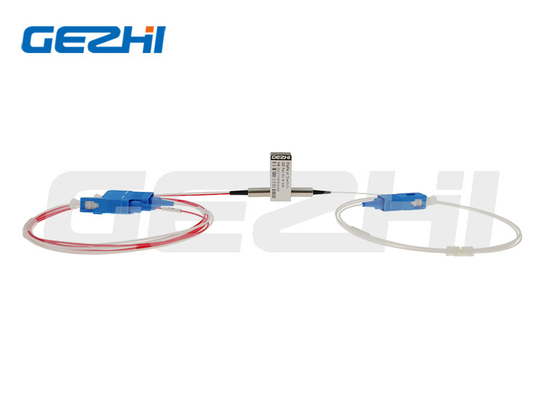

Công tắc quang 1x2
Gezhi Optical Swiches, Nó có hiệu suất cơ học và quang học tuyệt vời và thống nhất cấu hình chuyển mạch khác nhau của 1x1, 1x2, 2x2 Bypass, 2x2, Dual 1x2, Dual 2x2 Bypass, Dual 2x2 vào gói nhỏ gọn tương tự.Nó là một thành phần lý tưởng cho OADM, OXC, giám sát và bảo vệ hệ thống.Với gói nhỏ gọn, nó có thể dễ dàng tích hợp vào một hệ thống thông tin quang mật độ cao.
|
Đặc trưng Chốt không an toàn
Chi phí thấp chưa từng có
Độ méo quang học thấp Đường dẫn quang học không chứa Epoxy
Độ tin cậy cao
|
Các ứng dụng Chặn kênh Thêm / thả có thể cấu hình
Giám sát Hệ Thống
Thiết bị đo đạc
|
Sự chỉ rõ
| Thông số | Thông số kỹ thuật | Bài học |
| Bước sóng hoạt động | 1260 ~ 1620 (SM) | nm |
| Mất đoạn chèn | ≤1.0 | dB |
| Suy hao phụ thuộc bước sóng | ≤0,25 | dB |
| Mất phân cực phụ thuộc | ≤0.05 | dB |
| Tổn thất phụ thuộc vào nhiệt độ | ≤0,20 | dB |
| Trả lại mất mát | SM≥50 | dB |
| Nói chuyện chéo | SM≥55 | dB |
| Chuyển đổi thời gian | ≤8 | bệnh đa xơ cứng |
| Độ lặp lại | ≤ ± 0,02 | dB |
| Độ bền | ≥107 | lần |
| Điện áp hoạt động | 3 hoặc 5 | V |
| Loại chuyển đổi | Không chốt / chốt | |
| Nhiệt độ hoạt động | －20 ~ ＋ 70 | ℃ |
| Nhiệt độ bảo quản | －40 ~ ＋ 85 | ℃ |
| Công suất quang học | ≤500 | mW |
| Kích thước | 27,0L × 12,5W × 8,4H | mm |
Ghim
| Loại | Ghim | Ổ điện | Cảm biến trạng thái | ||||||
| 1 × 2 | kênh | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Chốt | P1-P2 | - | - | GND | V + | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | GND | - | - | Mở | Đóng | Đóng | Mở | |
| Không chốt | P1-P2 | - | - | - | - | Đóng | Mở | Mở | Đóng |
| P1-P3 | V + | - | - | GND | Mở | Đóng | Đóng | Mở |
|
Thông tin đặt hàng công tắc quang 1x2
GZ-FSW-1x2-xx-xxx-xx-x-xx
Thông tin đặt hàng
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |
Tuyến quang học
| Trạng thái Một | Trạng thái Hai |
|
|
|
Bản vẽ cơ khí
Băng hình
|
|
