| Brand Name: | GEZHI or OEM |
| Số mẫu: | GZ-1x4-760 |
| MOQ: | 1pc |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

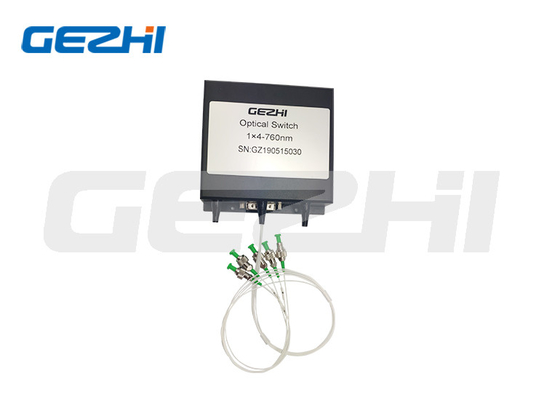

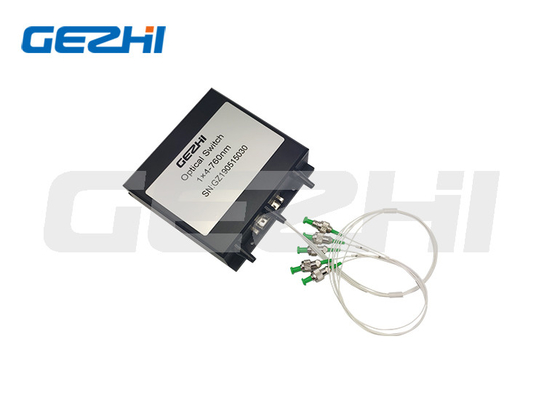

Công tắc quang 1x4
Công tắc cáp quang 1x4 của Gezhi kết nối các kênh quang bằng cách chuyển hướng tín hiệu quang đến thành một sợi quang đầu ra đã chọn.Điều này đạt được bằng cách sử dụng cấu hình quang cơ đang chờ cấp bằng sáng chế được kích hoạt thông qua tín hiệu điều khiển điện.
Thao tác chốt giữ nguyên đường dẫn quang đã chọn sau khi tín hiệu ổ đĩa đã được loại bỏ.Công tắc được tích hợp cảm biến vị trí điện và thiết kế tiên tiến dựa trên vật liệu mới làm giảm đáng kể độ nhạy vị trí của bộ phận chuyển động, mang lại độ ổn định cao chưa từng có cũng như chi phí thấp chưa từng có.Trình điều khiển điện tử có sẵn cho loạt công tắc này.
|
Đặc trưng Chốt không an toàn
Chi phí thấp chưa từng có
Độ méo quang học thấp Đường dẫn quang học không chứa Epoxy
Độ tin cậy cao
|
Các ứng dụng Chặn kênh Thêm / thả có thể cấu hình
Giám sát Hệ Thống
Thiết bị đo đạc
|
Sự chỉ rõ
| Thông số | Thông số kỹ thuật | Bài học |
| Bước sóng hoạt động | 1260 ~ 1620 (SM) | nm |
| Mất đoạn chèn | ≤1.0 | dB |
| Suy hao phụ thuộc bước sóng | ≤0,25 | dB |
| Mất phân cực phụ thuộc | ≤0.05 | dB |
| Tổn thất phụ thuộc vào nhiệt độ | ≤0,20 | dB |
| Trả lại mất mát | SM≥50 | dB |
| Nói chuyện chéo | SM≥55 | dB |
| Chuyển đổi thời gian | ≤8 | bệnh đa xơ cứng |
| Độ lặp lại | ≤ ± 0,02 | dB |
| Độ bền | ≥107 | lần |
| Điện áp hoạt động | 3 hoặc 5 | V |
| Loại chuyển đổi | Không chốt / chốt | |
| Nhiệt độ hoạt động | －20 ~ ＋ 70 | ℃ |
| Nhiệt độ bảo quản | －40 ~ ＋ 85 | ℃ |
| Công suất quang học | ≤500 | mW |
| Kích thước | 27,0L × 12,5W × 8,4H | mm |
Ghim
Chuyển mạch quang 1x4 Tuyến quang
Thông tin đặt hàng Switch quang 1x4
GZ-1x4-760nm
Thông tin đặt hàng
| Chế độ | Bước sóng | Loại điện áp | Mô hình điều khiển | Loại sợi | Đường kính sợi quang | Chiều dài sợi | Tư nối |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Những người khác |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Những người khác |
1 = 1m 2 = 1,5m X = Những người khác |
0 = Không có X = Những người khác |
Bản vẽ cơ khí
Băng hình
|
|
