| Brand Name: | GEZHI or OEM |
| Số mẫu: | FSW-1x4T |
| MOQ: | 1 CÁI |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

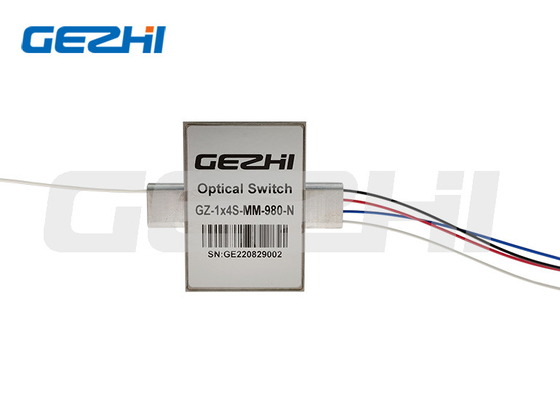

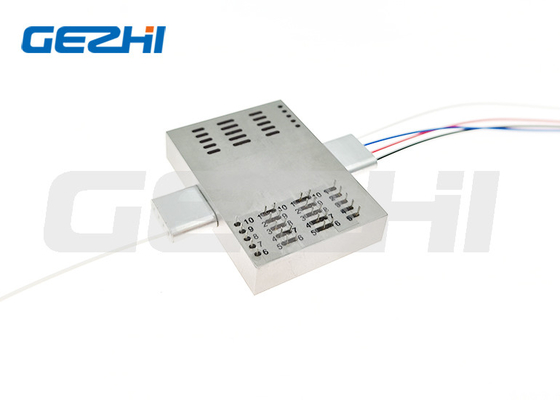

Công tắc quang FSW-1x4T để chuyển kênh của thiết bị laser / y tế
Công tắc quang 1x4 T này hỗ trợ bước sóng 750nm, 780nm, 980nm hoặc tùy chỉnh.Nó với sợi lõi lớn S105 / 125um.Nó được sử dụng rộng rãi trong chuyển kênh của laser, thiết bị y tế, giám sát hệ thống, R & D trong phòng thí nghiệm.GEZHI Photonics có thể hỗ trợ bước sóng, sợi quang và số kênh tùy chỉnh, v.v. Các bộ chuyển mạch Quang 1x4 T với độ ổn định và độ tin cậy cao.
|
Đặc trưng |
Các ứng dụng |
|
|
Đặc điểm kỹ thuật của công tắc quang 1x4 T
| Công tắc loại 1x4 T | Đơn vị | Đặc trưng |
| Bước sóng hoạt động | nm | 750nm 780nm hoặc 980nm |
| Mất đoạn chèn 1 | dB | <1,5 |
| Suy hao phụ thuộc bước sóng | dB | <0,2 |
| Mất phân cực phụ thuộc | dB | <0,2 |
| Trả lại mất mát | dB | SM:> 55 MM:> 35 |
| Nói chuyện chéo | dB | SM:> 55 MM:> 35 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | Điển hình: 4 Tối đa: 10 |
| Độ lặp lại | dB | <± 0,02 |
| Độ bền | Chu kỳ | > 10 triệu |
| Loại chuyển mạch | Chốt / Không chốt | |
| Xử lý nguồn quang | mW | <500mW |
| Điện áp hoạt động | VDC | 3V hoặc 5V |
| Nhiệt độ hoạt động | ℃ | -5 ~ + 70 |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 |
| Loại sợi | / | Sợi SM / MM |
| Kích thước gói | mm | 27L x 23W x 8.2H |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định không có đầu nối và thêm một tổn thất 0,2dB bổ sung cho mỗi đầu nối.
GZ-FSW-1x4T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Cách thức | Bước sóng | Loại điện áp | Mô hình điều khiển | Đường kính sợi quang | Chiều dài sợi | Kết nối |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5 / 125 S105 / 125 = S105 / 125um |
780 = 780nm 980 = 980nm 1060 = 1060nm S = Chỉ định |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
25 = 250um 90 = 900um |
05 = 0,5m 10 = 1,0m X = Những người khác |
00 = Không có FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Những người khác |
| Loại hình |
Tiểu bang |
Tuyến quang học |
Ổ điện | Cảm biến trạng thái | ||||||||||||||
| Rơ le 1 (Pin) | Rơ le 2 (Pin) | Rơ le 1 (Pin) | Rơ le 2 (Pin) | |||||||||||||||
| 1 | 5 | 6 | 10 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | 2-3 | 3-4 | 7-8 | 8-9 | |||
| 1x4 | Một | COM-P1 Đen | - | - | GND | V + | V + | GND | - | - | gần | mở | mở | gần | mở | gần | clsoe | mở |
|
Latch ing |
B | COM-P2 Đỏ | V + | GND | - | - | - | - | GND | V + | mở | gần | gần | mở | gần | mở | mở | gần |
| C | COM-P3 Xanh lam | - | - | GND | V + | - | - | GND | V + | gần | mở | mở | gần | gần | mở | mở | gần | |
| D | COM-P4 Trắng | V + | GND | - | - | V + | GND | - | - | mở | gần | gần | mở | mở | gần | gần | mở | |
|
Không chốt |
Một | COM-P1 Đen | - | - | - | - | V + | - | - | GND | gần | mở | mở | gần | mở | gần | gần | mở |
| B | COM-P2 Đỏ | V + | - | - | GND | - | - | - | - | mở | gần | gần | mở | gần | mở | mở | gần | |
| C | COM-P3 Xanh lam | - | - | - | - | - | - | - | - | gần | mở | mở | gần | gần | mở | mở | gần | |
| D | COM-P4 Trắng | V + | - | - | GND | V + | - | - | GND | mở | gần | gần | mở | mở | gần | gần | mở | |
Tuyến quang họcBộ chuyển mạch quang 1x4 T với sợi S105 / 125um
Kích thướcBộ chuyển mạch quang 1x4 T với sợi S105 / 125um
Băng hình
|
|
