| Brand Name: | GEZHI or OEM |
| Số mẫu: | Bộ chuyển mạch quang FSW-1x8T |
| MOQ: | 1 CÁI |
| giá bán: | có thể đàm phán |
| Delivery Time: | 2-7 ngày làm việc |
| Payment Terms: | T / T, Western Union |

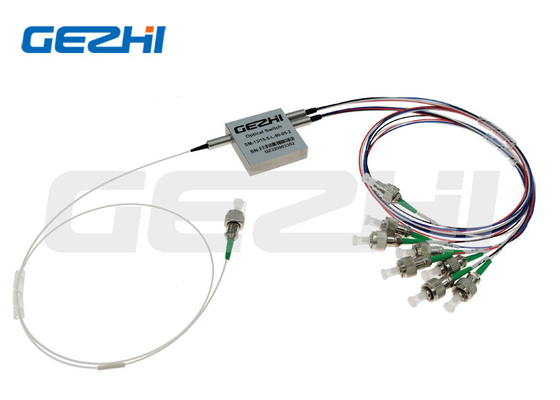

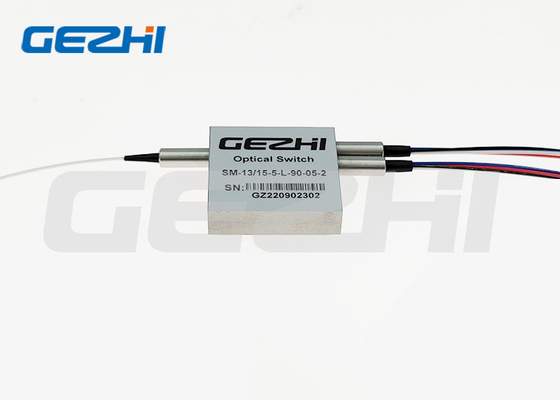

Công tắc quang học quang cơ 1x8T 1310 / 1550nm để chặn kênh
Bộ chuyển mạch quang cơ quang học 1x8T 1310 / 1550nm của GEZHI Photonics là sợi quang đơn mode hỗ trợ bước sóng rộng 1260 ~ 1650nm và có đuôi FC / APC.Công tắc quang 1x8T Opto-cơ học này hoạt động hai chiều.Với tổn thất chèn thấp và độ ổn định và độ tin cậy cao.
Chúng tôi cung cấp các loại công tắc quang khác nhau như 1x1, 1x2, 2x2 Bypass, 2x2 Full, Dual 1x2, D2x2, 2x2A, 1x4, 1x8 và 4x4 cấu hình cho sợi đơn mode hoặc multimode.GEZHI Photonics có thể cung cấp đặc điểm kỹ thuật tùy chỉnh của các công tắc quang cơ-quang học.
|
Đặc trưng Kích thước thu nhỏ Thời gian chuyển đổi ngắn Hai hướng: Độ méo quang học thấp Mất chèn thấp, đàm thoại chéo thấp |
Các ứng dụng Giám sát Hệ Thống R & D trong Phòng thí nghiệm Mạng lưới khu vực đô thị Bảo vệ và khôi phục mạng Thiết bị, thử nghiệm và đo lường |
Đặc điểm kỹ thuật của công tắc quang cơ cơ 1x8T 1310 / 1550nm
| 1 × 8Quang họcChuyển đổi kiểu chữ T | Đơn vị | Đặc trưng |
| Bước sóng hoạt động | nm | 1310 & 1550nm |
| Mất đoạn chèn | dB | <1,2 |
| Suy hao phụ thuộc bước sóng | dB | <0,30 |
| Mất phân cực phụ thuộc | dB | <0,1 |
| Trả lại mất mát | dB | > 55 |
| Nói chuyện chéo | dB | > 55 |
| Thời gian chuyển đổi | bệnh đa xơ cứng | Điển hình: 4 Tối đa: 10 |
| Độ lặp lại | dB | <± 0,02 |
| Độ bền | Chu kỳ | > 10 triệu |
| Loại chuyển mạch | Chốt / Không chốt | |
| Xử lý nguồn quang | mW | <500mW |
| Điện áp hoạt động | VDC | 3V hoặc 5V |
| Nhiệt độ hoạt động | ℃ | 0 ~ + 70 |
| Nhiệt độ bảo quản | ℃ | -40 ~ + 85 |
| Loại sợi | / | Sợi SM / MM |
| Kích thước gói | mm | 35L x 35W x 9H |
Lưu ý: 1. Tùy chỉnh có sẵn.
2. Được chỉ định không có đầu nối và thêm một tổn thất 0,2dB bổ sung cho mỗi đầu nối.
Thông tin đặt hàng củaBộ chuyển mạch quang cơ cơ 1x8T 1310 / 1550nm
GZ-FSW-1x8T-x-xx-xx-xx-xx-x
| X | XX | X | X | XX | XX | X |
| Cách thức | Bước sóng | Loại điện áp | Mô hình điều khiển | Đường kính sợi quang | Chiều dài sợi | Kết nối |
|
S = SM 9/125 M5 = MM 50/125 M6 = MM 62,5 / 125 |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Những người khác |
3 = 3V 5 = 5V |
L = chốt N = Không chốt |
25 = 250um 90 = 900um |
05 = 0,5m 10 = 1,0m X = Những người khác |
0 = Không có 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC X = Những người khác |
Ghim củaBộ chuyển mạch quang cơ cơ 1x8T 1310 / 1550nm
ĐiệncủaBộ chuyển mạch quang cơ cơ 1x8T 1310 / 1550nm
| Thông số kỹ thuật | Vôn | Hiện hành | Chống lại |
| Chốt 5V | 4,5 ~ 5,5 V | 22,2 (± 10%) mA | 202,5 (± 10%) Ω |
| 5V không chốt | 4,5 ~ 5,5 V | 31 (± 10%) mA | 145 (± 10%) Ω |
| Chốt 3V | 2,7 ~ 3,3 V | 33,3 (± 10%) mA | 90 (± 10%) Ω |
| 3V không chốt | 2,7 ~ 3,3 V | 46,7 (± 10%) mA | 64,2 (± 10%) Ω |
Kích thướccủaBộ chuyển mạch quang cơ cơ 1x8T 1310 / 1550nm
Băng hình
|
|
